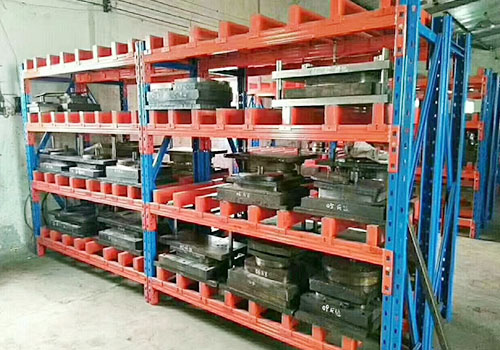

江門重型橫梁式模具架廠-價格-定制

江門模具式倉庫貨架廠-價格-定制

產品詳情
模具貨架由立柱加拉桿組成柱片，將導向槽安裝于柱片之上，上下用橫梁連接固定，接著將抽屜盤安裝于導向槽內，上好限位銷和導向軌，最后鋪設頂板。如廠房內無行吊，還可在貨架立柱之上架設天軌和天車，并可安裝手動或電動葫蘆，天軌采用不低于100×50抱焊橫梁。 　
整體部件做好黑胚后經拋丸除油、除銹，噴塑最后一道表面處理工藝，完成后便可包裝發貨。
1、組合裝配、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構穩定，安全可靠，一般成排使用。
2、抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成，每條滑軌由兩個軸承前后上下固定，可以在導向槽內隨意滾動，阻力小，可以輕松拉出抽屜。
3、模具貨架的抽屜盤出于安全考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證安全。
4、輕型模具貨架層載在200～800kg/層。重型抽屜式貨架層載在：800～1500kg/層。
5、模具貨架占地少、層重大、分類詳細、操作簡單。
6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本跟節約，結構更穩固。

貨架特點：
三格四層標準抽屜式模具架；規格；高 H2000*深 D615*長 L3100MM 每格長888
1、每塊抽屜板可承重800-1000KG
2、天車(行車)承重800-1000KG
3、抽屜板可拉出65%
4、安全可靠附加保險裝置
5、操作輕便采用軸承組合，滑動平衡并附獨立吊模裝置
6、節省場地，占地面積積為1.8平方米，可存放幾十套中小型模具
7、結構簡單，由多種組合部件組裝而成，便于拆卸、運輸和組裝
重型抽屜式模具架每格每層承載2-3噸規格：高度H2100*W1205*L1100 長度 無限度
1.重型抽屜式模具架規格可以按照客戶要求訂做。
2.重型抽屜式模具架產品特征同上
3.技術參數：立柱采用10#槽鋼，立柱斜杠為25*25方通
4.抽屜板支架采用40*80扁通，抽屜面板采用2.5MM鋼板
5.滑槽為6MM鋼板折彎而成
6.軸承為6404#
7.顏色客戶自定
