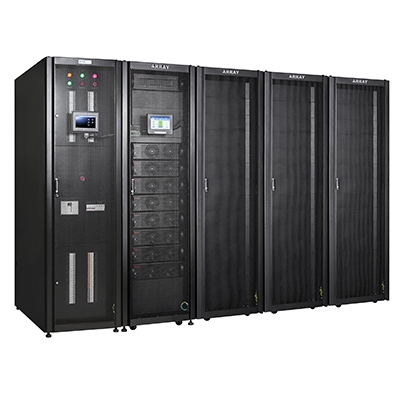

山特SANTAK UPS電源3A3 Pro三進三出在線式模塊化UPS

ARRAY 3A3 Pro 系列 (15KVA～150KVA)

山特3A3 Pro UPS是新型的三進三出UPS，3A3 Pro UPS的誕生給用電設備的供電方案帶來了新的理念，使得用電設備的可用性得到突破性的提高。3A3 Pro UPS采用抽屜式、高智能模塊化設計，具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間。3A3 Pro UPS采用無線并聯，降低了單點故障的概率，可靠性的設計臻于。3A3 Pro UPS采用人性化的簡易操作設計以及完備的遠程監控功能，使用者可以簡單明了地操作、管理UPS。3A3 Pro UPS具備優異的電氣性能，能為各種負載提供安全有效的電源保障。

產品特性

優異的電氣性能
輸入諧波電流低： <5%
輸出電壓精度高 ：<2%
過載能力強 ：110～130%的負載可以過載10分鐘，130～150%的負載可以過載1分鐘
充電電流大：4.5A（每個模塊）
支持變頻模式 50Hz輸入、60Hz輸出 或 60Hz輸入、50Hz輸出

全數字化控制
3A3 Pro UPS模塊強大的運算能力可以將傳統UPS中大部分由硬件完成的控制功能全部由軟件替代實現，不僅可靠度和度大大提高，并且方便升級與維護。

智能充電方式


高的功率密度
3A3 Pro UPS一個UPS模塊體積為440×700×131mm（3U），一個標準2米高的UPS機柜最多可以安裝10個UPS模塊，總?cè)萘窟_(dá)到150KVA，而且配電盤也含在其中，再配上與UPS機柜一般大小的電池柜，便可組成完整的UPS供電系統。由于UPS機柜和電池柜都采用標準機柜，與大多數機房的負載設備機柜一致，因此可以與負載并排放置而無需的UPS配電房，不僅美觀而且能為客戶限度地節省安裝空間。

N＋X無線并聯冗余
采用無線并聯控制，相比于有線并聯減少了單點故障點（穩態工作時即使并聯通信線故障也能正常工作），更提高了可靠度。

并機共用電池
3A3 Pro UPS采用了雙電池輸入結構，并機系統完全共用同一組電池，大大節省了電池的開銷。

靈活的系統配置
3A3 Pro UPS采用模塊化設計及易插拔功能，由UPS模塊、通訊模塊、配電盤以及部分選裝件再加上機柜組成。UPS模塊及通訊模塊可在線更換而不影響其它部分的正常工作，新加入的模塊不需要任何校準動作就可以加入系統，擴容和維護都非常方便。用戶可以根據需要選擇不同的模塊數構造15KVA至120KVA之間某一個容量合適的UPS系統，配置非常靈活。對于將來的設備擴容，只需再插入幾個UPS模塊，就可以輕松完成。如果用戶裝機時將開關與電力線留下裕量，以后當負載量的增加時只要再購買UPS模塊就可以將UPS的容量擴充，完全避免了傳統UPS設備投資過大的缺點，真正做到了“邊成長邊投資”，為用戶節省了寶貴的資金。

優化的供電系統拓?fù)?/span>
3A3 Pro UPS融合集中式與分散式供電拓?fù)涞膬?yōu)點，從設計上引入了區域供電的理念。如果在一個大的數據機房內分開幾個區域，每個區域配置一套或兩套（冗余備份）3A3 Pro UPS供電系統，直接放置于該區域負載旁邊，通過機柜上的配電盤進行供電。這樣，每個區域內是集中供電、集中管理，而區域間是獨立開的分散供電，布線也是獨立的。3A3 Pro UPS這種供電方式具備分散式的“配置靈活、允許逐步投資，不容易產生大面積癱瘓”的優點，也具備集中式的“易于管理”的優點。

人性化的操作介面及完善的電源管理軟件
并機系統采用大屏幕中文LCD作為操作介面，操作和信息讀取一目了然。搭配新版的監控軟件WINPOWER2003，電源管理變得更加容易。如果選配WEBPOWER、SNMP卡，更能實現遠程監控。

極高的系統可用性

如果UPS在冗余兩個UPS模組以上，UPS的可用性可達99.999%以上，MTBF（平均無故障時間）長達1500萬小時以上。

很少的停機檢修時間
如果故障的UPS模塊數少于等于冗余的UPS模塊數，可以在不影響其它模塊工作的情況下在線更換故障的UPS模塊，這種情況下停機檢修時間為零；如果故障的UPS模塊數大于冗余的UPS模塊數，由于是采用更換UPS模塊的方式進行維護，所以停機檢修時間不會超過5分鐘。

規格參數表
