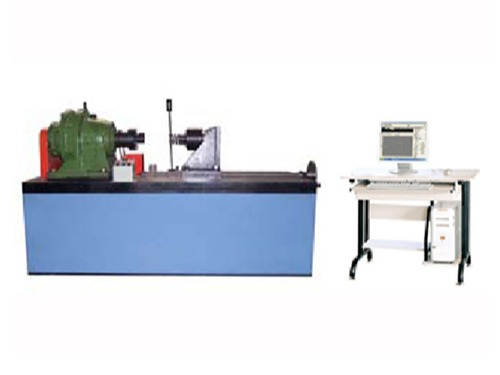

TNW-500Nm微機控制彈簧扭轉試驗機
一、結構特點及用途：
1、TNW系列微機控制彈簧扭轉試驗機是由加載系統、傳動系統、計算機數據采集、處理、控制、顯示系統等組成，適用于對各類扭轉彈簧及彈性扭轉元件力學性能的試驗。該機采用臥式結構，計算機屏幕數字顯示扭矩、扭轉角度、扭轉速度，全數字式數據測控卡和日本進口全數字交流伺服系統組成控制、數據采集及處理系統。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
2、整機利用日本進口全數字交流伺服控制系統及計算機數據采集處理系統，光電編碼器測量試樣的扭轉角度，可以設置試樣的扭轉角度（或扭矩）進行多點檢測彈簧的扭矩力（或角度），可以輸出打印試驗數據等。
3、軟件系統采用WinXP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、角度全閉環控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值等）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果；可實現試驗數據的存??；可控制試驗機動作。并繪制扭矩—角度、扭矩—時間、角度—時間等曲線。
4、數據采集和分析功能：能對試驗收據實現實時采集，數據采集頻率>6Hz，對試驗特性曲線實現動態顯示。（試驗報表格式以Excele或Word格式輸出，用戶可以任意設置編輯試驗報告格式）
二、主要技術性能指標：
1、最 大動態試驗扭矩：±20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm；
2、試驗扭矩示值誤差：正、反兩方向≤±1%
3、試驗扭矩重復性示值誤差：正、反兩方向≤1%
4、最 大扭轉角度范圍：0～±36000 （±36000范圍內任意設置）；
5、有效試驗空間：600mm；（0～600mm范圍內任意手動調節）
6、試驗機主軸中心高度：260mm；
7、兩夾具間同軸度精度：600mm范圍內≤Φ0.2mm
8、扭轉角度分辨率：0.10；
9、試驗速度：0.0005～5r/min 任意設定；
10、電壓：AC380V 50Hz；不同規格電機功率不同
11、主機尺寸：1500×800×1250（mm）
12、主軸中心距地面高度760mm（或1050mm）
