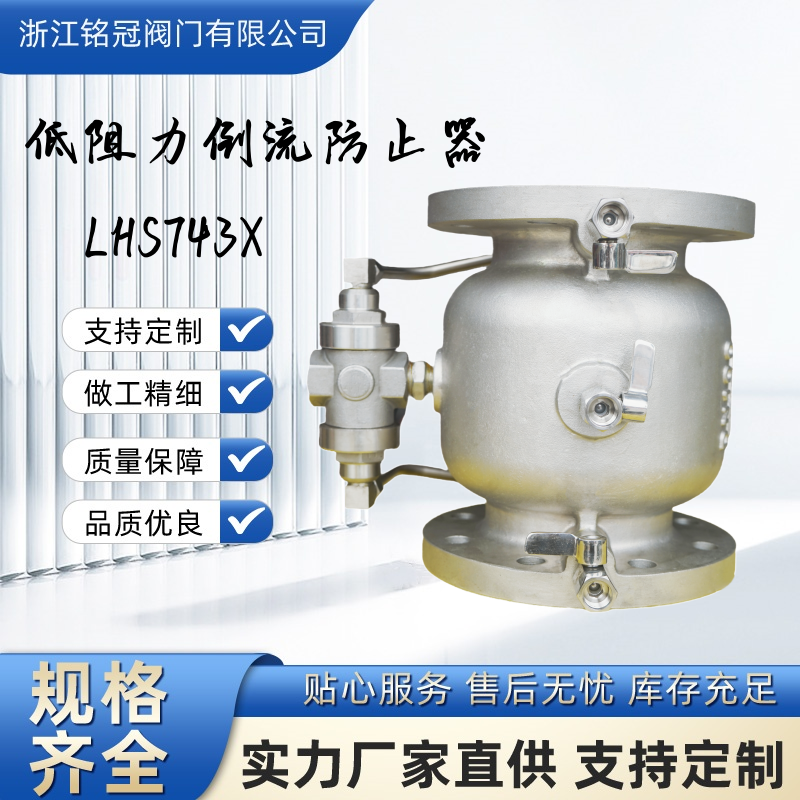

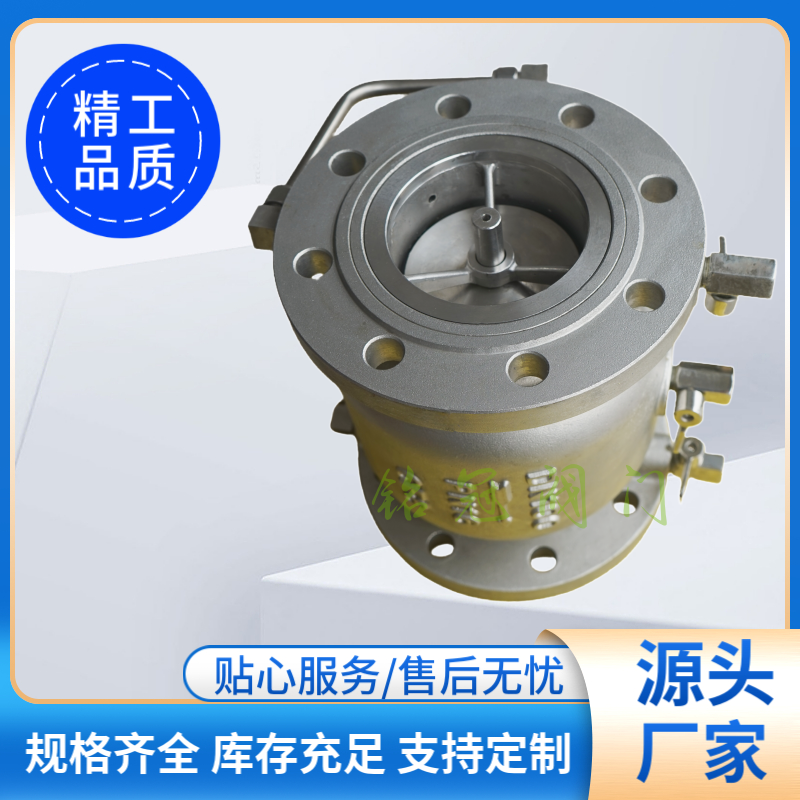

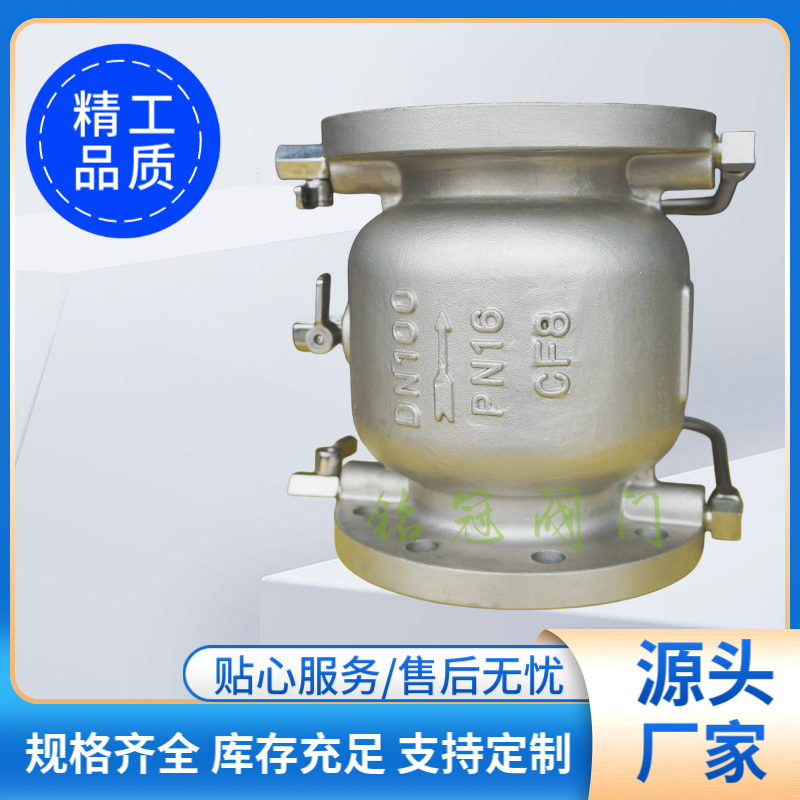

銘冠閥門 LHS743X-16Q/16P法蘭低阻力倒流防止器 微阻直流式防回流

阻力倒流防止器的制造依據GB/T 25178—2010《減壓型倒流防止器》、ANSI/AWWA C511-1997《減壓防回流閥門組件》、ASSE Standard # 1013：2005《減壓主要防回流裝置和減壓主要防火回流裝置的性能要求》標準而設計生產。它遵循流體由高能量向低能量傳遞的基本原理來防止介質倒流。

（一）根據其工作原理，有以下重要特點保證其功能的實現：

1、根據流體由高能量向低能量傳遞的基本原理，保持P1>P2（即安全值ΔP>0）是防止介質倒流的是否安全可靠的必要條件。低阻力（減壓原理）倒流防止器利用介質流過進水止回閥時因嚴格設定的微小機械阻力和過流水頭損失而減壓，使進口壓力高于泄水閥腔的壓力，這個壓差△P控制泄水閥關閉，保證低阻力倒流防止器正常供水。

2、安全值△P（通過特有的彈簧微調機構可調）定為0.005 MPa，一旦小于該安全值，介質處于倒流的臨界狀態，這時泄水閥的彈簧自動開啟泄水閥，將閥腔內倒流水排出管外。

3、泄水閥采用雙流道結構，保證了在泄水的同時，大量空氣補入閥腔，形成空氣隔斷，杜絕了介質倒流，并有效地防止虹吸倒流。這時泄水閥閥腔內壓力下降，當△P達到設定安全值時泄水閥自動關閉。

該安全值△P，比行標4.5.2.2條規定了ΔP在0.012MPa～0.023 MPa時為泄水閥開啟泄水時的壓差要嚴格；比美標4.3.2.1條中規定該值為2psi（0.0138 MPa）要小；以保證低阻力倒流防止器處于低能耗高安全性能狀態下的運行。

（二）鑒別該類產品是不是安全可靠的低阻力倒流防止器最簡捷方法是在零流量時,檢測泄水閥剛開始泄水時,是否有正向安全值ΔP存在,若符合此條件則是,否則反之。

（三）核心技術—△P是如何產生及保證的

在低水損條件下，是通過進口止回閥閥座特殊截面形狀，保證必要的密封比壓，得以實現閥瓣關閉時有可靠的正向壓差△P1-2min值；同時通過采用超大膜片感應控制室結構，提高對正向壓差△P1-2min值的感應力，來保證安全值△P的可靠性（泄水閥滴漏點與泄放點的數值接近）。一旦小于該安全值，介質處于倒流的臨界狀態，這時泄水閥的彈簧自動開啟泄水閥，將閥腔內倒流水排出管外，同時泄水閥采用大口徑混流泄水通道結構，保證了在泄水的同時，大量空氣補入閥腔，形成空氣隔斷，杜絕了介質倒流，并有效地防止虹吸倒流。
