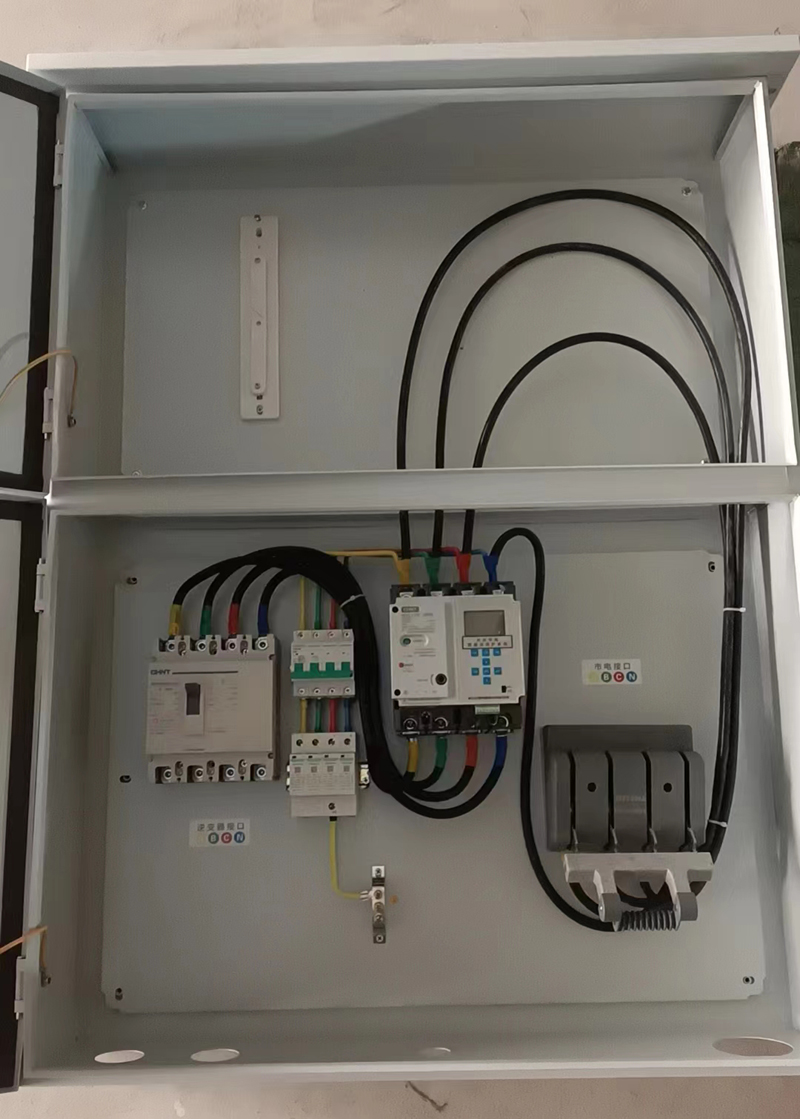

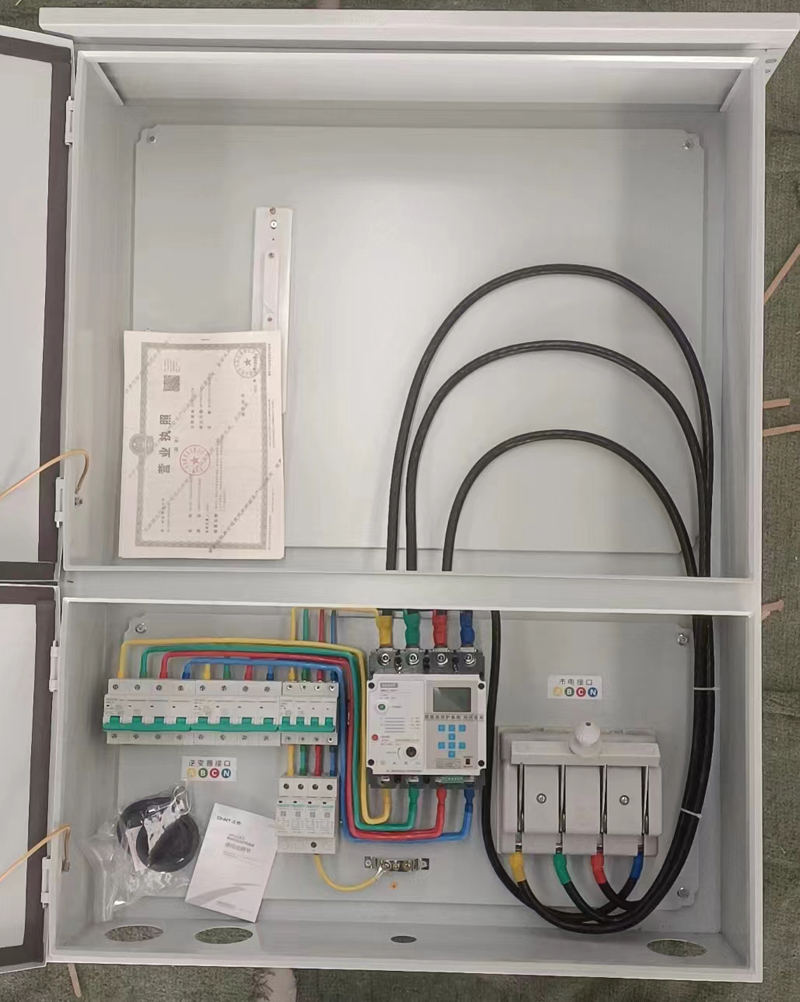

分布式太陽能光伏發電帶表位匯流箱

 1.5厚 冷軋  噴塑 門口密封 發泡工藝 防護等級IP65

質保五年 廠家批發

光伏并網箱的正確設計和選擇:

1根據國家標準和相關規定執行，箱體防護等級為IP65，所以門口密封必須發泡工藝，甚至有些人用塑料電表箱代替并網箱箱體使用，沒有發泡或者沒有密封的不合格。切記，這不是電表箱，而是并網箱。

2箱體使用年限一般要求不低于十年，所以厚度不低于1.2。并且使用戶外粉噴涂，而不是廉價的戶內粉噴涂。

3箱體材質的選擇:我首推冷軋噴塑其次是不銹鋼。優點是強度達標，防護等級達標，最重要的是箱體絕緣（噴塑層是絕緣的）。不銹鋼箱體價格偏高，絕緣參數為零，如果有漏電，恰巧接地阻值（不大于4歐姆）不達標，極易造成重大事故，人命關天，如履薄冰，絕非兒戲。塑料箱體絕緣性好，但是防護等級不達標，強度等級不達標，老化快。

4各類線材必須嚴格執行ABC為黃綠紅色，地線為黃綠花線，零線藍色。地線，零線有明顯標貼。接線口有明顯標志。

5線材接頭采用單股銅線，允許直接連接空開接口。如果用多股銅線必須嚴格執行冷壓鼻子，涮錫，熱縮等工藝，否則時間一長，接口氧化發熱失火，同時浪費電能。很多情況表面看起來是空開燒壞了，其實是因為線材沒有涮錫，造成發熱，燒毀空開。大多數人認為是空開質量問題，其實是配線時候偷工減料的結果。目前太多所謂的廠家產品連這個起碼得標準都做不到。也可能執行的是六十年代的配線標準吧。

6出于電壓保護和防反送電考慮，需要有過欠壓保護器，一般客戶所用產品為AC175/265V范圍，這種廉價的保護與逆變器工作電壓范圍不匹配，時常影響正常發電（只是老百姓自己不知道，各位公司老總從逆變器遠傳數據一目了然），所以應該選用與逆變器匹配的光伏保護器，電壓范圍AC150/285V。這個對系統發電量高低很重要！

6線纜連接，如果刀閘接口為銅，必須接銅線或者用銅鋁過渡鼻子連接，防止銅鋁連接，否則會造成嚴重電腐蝕，燒毀開關甚至造成事故。

7浪涌上口必須有獨立空開控制，有些人圖便宜用廉價的保險代替，甚至沒有空開，這些都是錯誤的。

8關于接線座。很多人對產品設計時候不知道出于那種因素考慮，加一個接線座或者接線端子。本人認為不太合理，電氣產品盡可能減少斷點連接，減少故障點。這是最普通的電工常識。

9有些并網箱設計采用暗線連接。本人估計設計者曾經做過電表箱。電表箱暗線連接是為了防止用戶竊取設計，你做個并網箱卻暗線連接，散熱不好，加快絕緣護套老化，而且日后檢修麻煩，設計要以合理，實用，簡單，美觀的原則，而不是把自己曾經做電表箱的那個思路生搬硬套到并網箱上。
