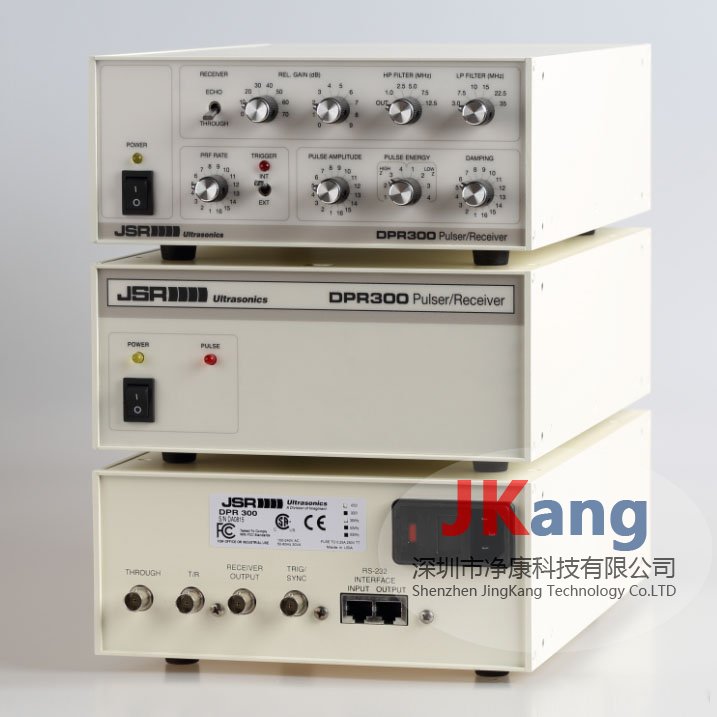

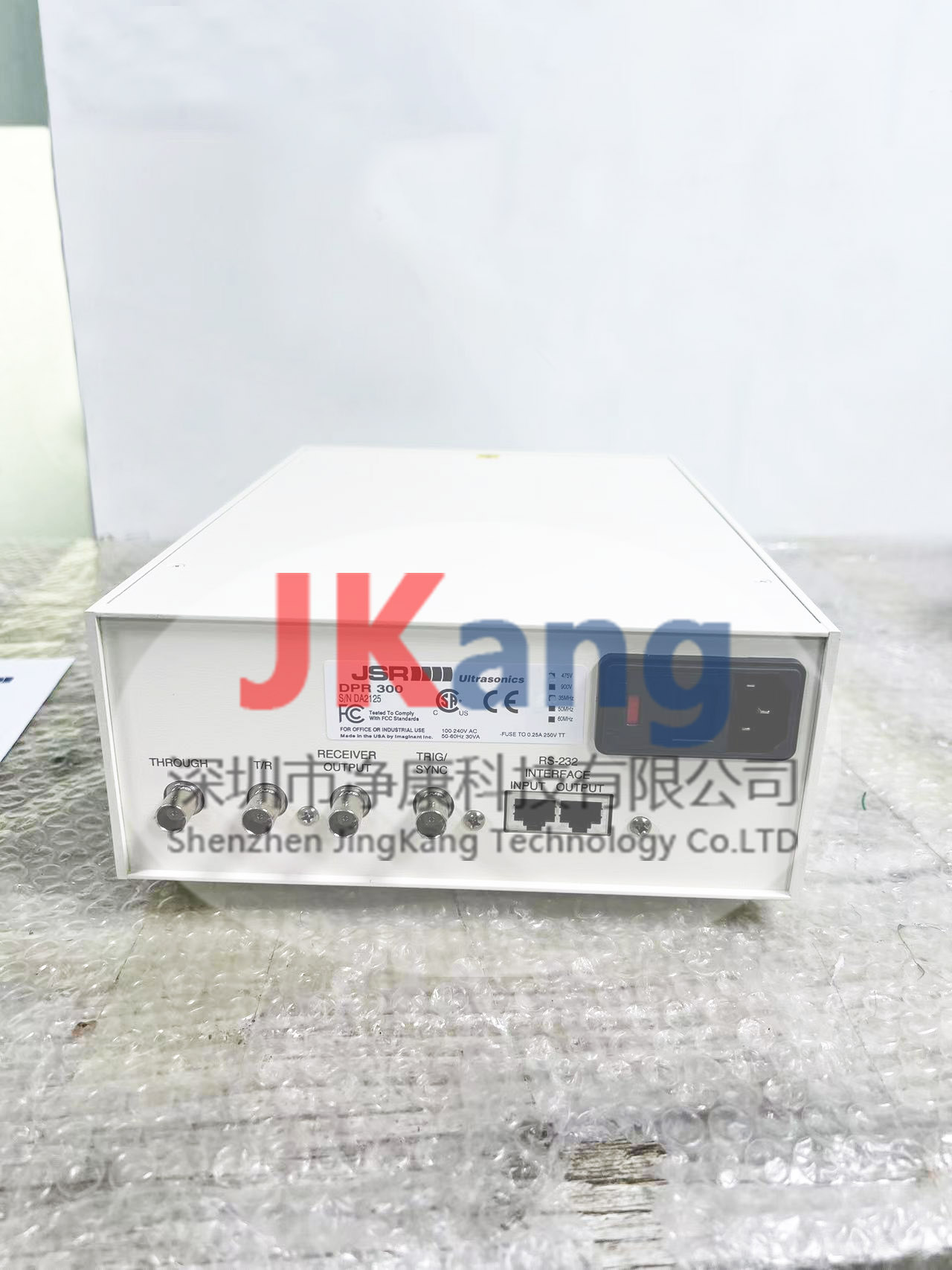

JSR DPR300超聲波脈沖發生接收器

[DPR300接收器

JSR DPR300

超聲波脈沖發生接收器]

深圳市超聲波脈沖廠家

價格： 電議

物流： 廣東深圳市龍崗區| 賣家支付運費

可銷售總量： 100件

手機： 18123914686 郵箱： 18123914686@163.com

傳真： 尚未完善 地址： 廣東深圳市

在線詢盤 聯系廠家：18123914686

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[DPR300接收器 JSR DPR300 超聲波脈沖發生接收器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（JSR DPR300超聲波脈沖發生接收器）

品牌： JSR
型號： DPR300
加工定制： 否

JSR DPR300超聲波脈沖發生接收器具有廣泛的可調性，包括接收器增益、高通和低通濾波器截止頻率、脈沖能量、脈沖幅度、傳感器阻尼、脈沖回波或通過模式選擇、脈沖重復率 (PRF) 和脈沖發生器- 觸發源選擇。廣泛的 DPR300 功能使性能能夠在廣泛的應用中得到優化。

特征：

PC 控制和/或手動控制

具有 35 MHz、50 MHz 和 60 MHz 接收器的型號

帶標準或高壓脈沖發生器的型號

接收器增益范圍為 -13 至 +66 dB（80 dB 范圍）

16 個可選的傳感器阻尼值

6 個可選高通和 6 個可選低通濾波器值

可選擇的脈沖能量和脈沖幅度

可選擇的低和高脈沖發生器阻抗

49 ?Vp-p 輸入?yún)⒖嫉慕邮掌髟肼曤娖剑?5 MHz 接收器）

適用于 Windows 7 和 10（32 和 64 位版本）的 JSR Dot Net 控制面板軟件和軟件開發工具包 (SDK)

發射1器Pulser

脈沖類型Pulse Type

負尖峰脈沖 Negative spike pulse

下降時間Fall Time

小于5ns(10%-90%)

脈沖幅度Pulse Amplitude

100V-475V（900V可選）

脈沖寬度Pulse Duration

10-70ns(FWHM@50Ω)

脈沖能量Pulse Energy

4檔可選

脈沖阻抗Pulse Impedance

高低可選

阻尼設置Damping

24.6、26.3、28.1、30.3、32.7、35.7、39.2、43.5

48.7、55.6、64.5、76.9、95.2、125、182、333Ω

工作模式Mode

脈沖回波模式（Pulse-Echo）、穿透模式(Through Transmission)

穿透隔離

Through-Trans.Isolation

80dB@10MHz

脈沖重復頻率

Pulse Repetition Rate

內部：100Hz-5KHz，內部振蕩器頻率16檔可選

外部：0-5KHz

同步輸出Sync Output

最1大+5V

觸發信號Trigger Source

內部或外部信號，外部信號3-5V

接收器Receiver

增益Gain

-13 to 66dB，1dB步長

帶寬Bandwidth(-3dB)

1KHz-35MHz(1KHz-50MHz可選)

相位Phase

0度（noninverting非反向）

輸入阻抗Input Impedance

輸出阻抗Output Impedance

50Ω

高通濾波High Pass Filter

1.0、2.5、5.0、7.5、12.5MHz

低通濾波Low Pass Filter

1KHz-35MHz帶寬：3、7.5、10、15、22.5MHz

1KHz-50MHz帶寬：5、10、15、22.5、35MHz

噪聲Noise

49 ?Vp-pinput referred @ 35 MHz BW,60dB

59 ?Vp-p input referred @ 50 MHz BW,60dB

最1大輸出信號

±1Vp-p@50Ω

主機

輸入電源AC Input	100-240VAC，50-60Hz，30W
操作溫度Operation Temp	0-50℃
主機尺寸Dimension	寬216x高89x深305mm
主機重量Weight	4.54Kg
計算機接口PC Interface	RS-232,RJ45 8-conductor cable
軟件Software	帶控制軟件，且用戶可開發

DPR300 可以在出廠時配置：

手動控制、PC 控制或手動和 PC 控制。
可調節的 100 V 至 475 V 脈沖發生器電源，適用于大多數常規應用。
可調 100 V 至 900 V 脈沖發生器電源，適用于需要更高脈沖能量的應用。

DPR300 包括用于 Windows 的獨立 JSR Dot Net 控制面板軟件，軟件開發人員工具包 (SDK) 使軟件開發人員能夠創建自定義 Windows 應用程序。

多臺 DPR300 可以通過一臺計算機使用單元與單元之間的菊花鏈連接進行控制。DP 裝置可以成為此菊花鏈的一部分。

DPR300 已用于廣泛的無損評估 (NDE) 應用，包括超聲換能器和電致伸縮換能器，用于評估渦輪和飛機發動機部件、掃描聲學顯微鏡、測厚、鋼廠鈑金制造的質量控制、管道和焊縫檢測、超聲研究、層壓材料檢測、材料分析和檢測、超聲成像和測量系統以及換能器評估。

DPR300配置：DPR300-XVVV-BW

X 控制選項。D 為數字控制，M 為手動控制，B 為數字和手動控制。

VVV 可用脈沖發生器電源電壓。475 或 900 伏

BW 帶寬選項。35、50 或 60 MHz。

例子：

DPR300-M475-50（手動控制，475V脈沖電源，50MHz接收帶寬
