山西長治304不銹鋼水箱結構及附件說明

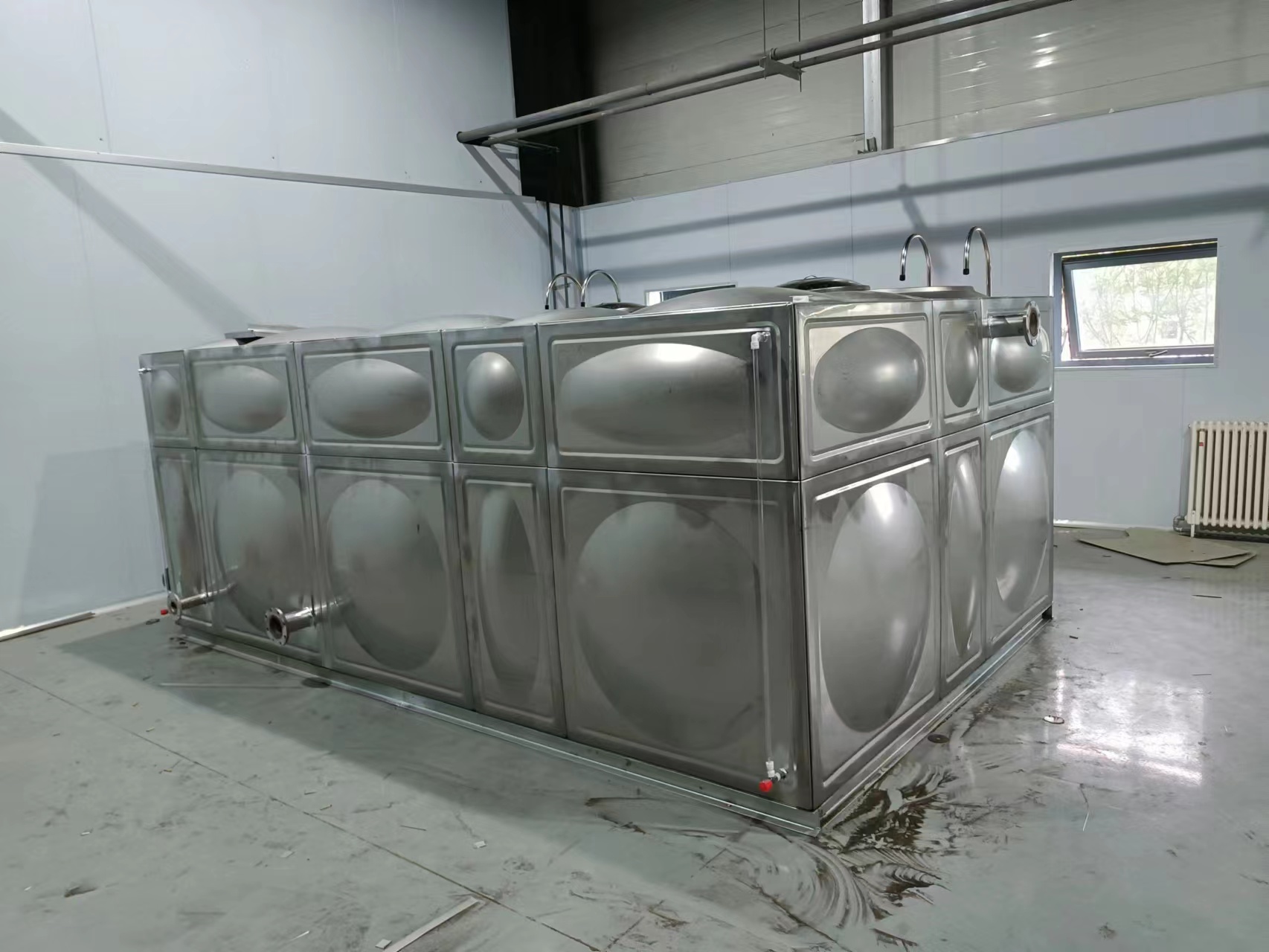

不銹鋼水箱結構及附件說明 不銹鋼水箱堅固耐用，這取決于它的內部結構。如無特殊要求，不銹鋼水箱應包含以下部件： 　　底板、側板、頂板、檢修孔、爬梯、通風孔、拉桿、口徑、浮球閥、液位計等一些小附件。 　　1.底板：坐落水箱底部，一般為2*1平板，其余按水箱實際尺度切割。底板厚度取決于水箱的尺寸和高度，其厚度一般為3.0~1.2mm。 　　2.側板：側板分為三種常規模塊：1000*1000、1000*500、500*500，可依據水箱的實際尺度靈活更換。厚度由水箱的高度決定，一般來說，離底部越近厚度越厚，其厚度一般為3.0~1.2mm 　　3.頂板：頂板和側板相同，不同的是厚度，頂板的厚度一般1.0mm。 　　4.檢修孔、爬梯、通風孔 檢修孔是通往水箱內部的查看孔。一般在水箱進水口附近預留，孔徑800mm*800mm，并設人孔蓋。 爬梯是讓修補人員查看和修補水箱的頂部和內部。爬梯高度依據水箱高度確認，爬梯高度比水箱高200mm，寬度為300mm。 　　排氣孔是防止水箱內氣壓膨脹和內部空氣循環的效果。注：通風孔外口須裝置防蟲網，防止水源遭到昆蟲和嚙齒動物的污染。 　　5.拉桿是水箱內部的主體結構，起到支撐和安穩水箱的效果。拉桿分為三大類：主拉桿、斜拉桿和立柱。一般類型分為4*4、3*2或槽鋼型3*2*2、3*1*1 　　主拉桿：主拉桿的首要效果是防止水箱變形。通常運用較厚的材料4*4，間距一般為1000mm，大型水箱高度特別大于3m，間距為500mm，以保證其拉力，使水箱不因壓力過大而變形。 　　斜拉桿：斜拉的首要效果是分擔主拉桿的張力，進一步安穩箱體，切成500mm長，銜接箱壁與主拉桿。 　　立柱：首要功能是支撐和防止頂板破碎變形。一般采用4*4，厚度以頂板厚度為準。 　　6.口徑 　　水箱的開孔分為進水、出水、排污和溢流四大口徑，其余孔按用戶要求確定。水箱開口的方位根據施工圖和客戶要求確定。 　　7.其他附件： 　　浮球（浮球分為電子浮球和機械浮球）首要功能是控制水箱進水，其原理是當浮子上的鉛球隨水位上到一定方位時，自動防止進水，防止水箱過多的水溢出，形成糟蹋和其他設備損壞。 　　液位計（液位計分為電子顯示式和常規式）用于調查水箱內部水位。
