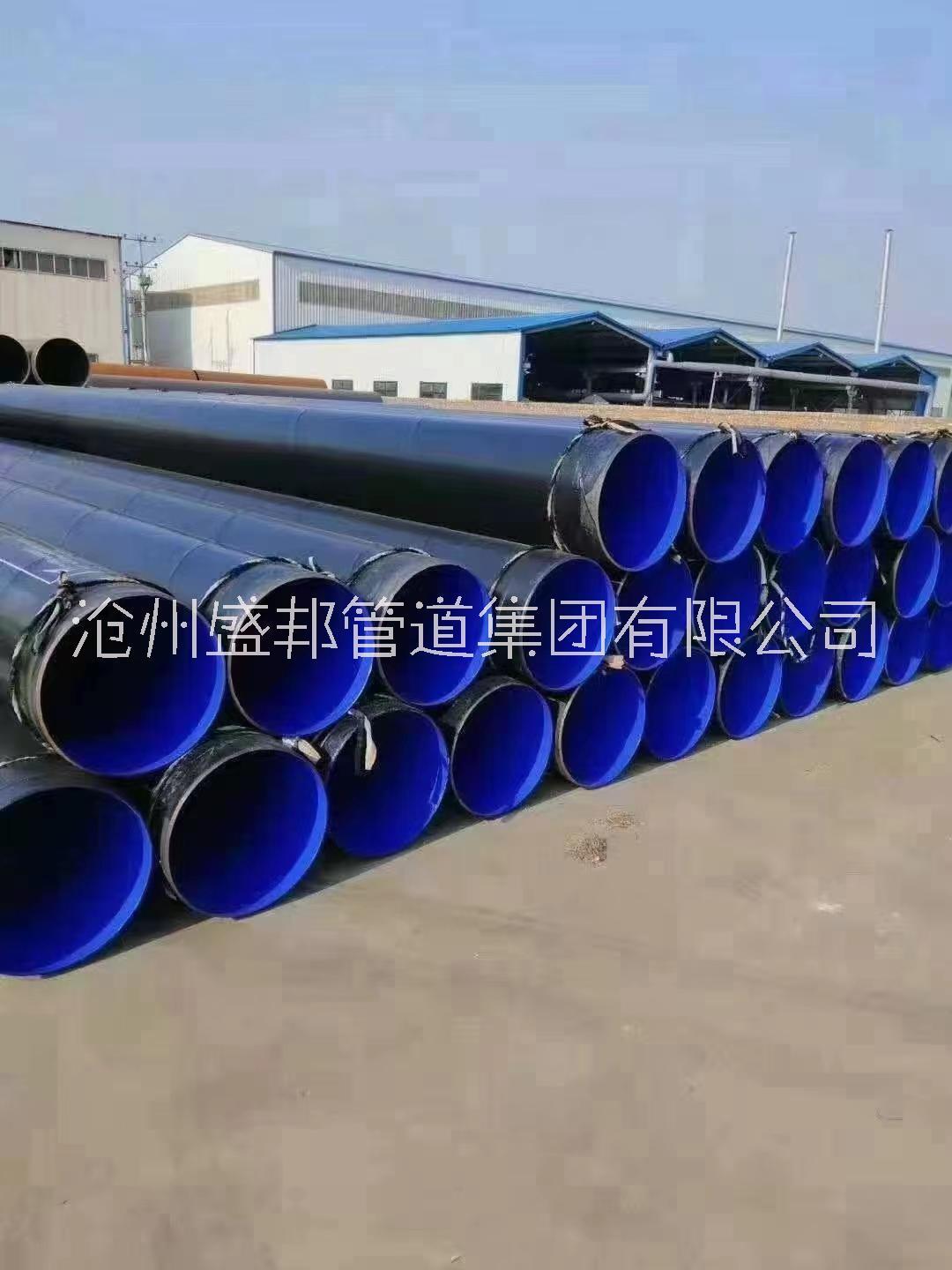

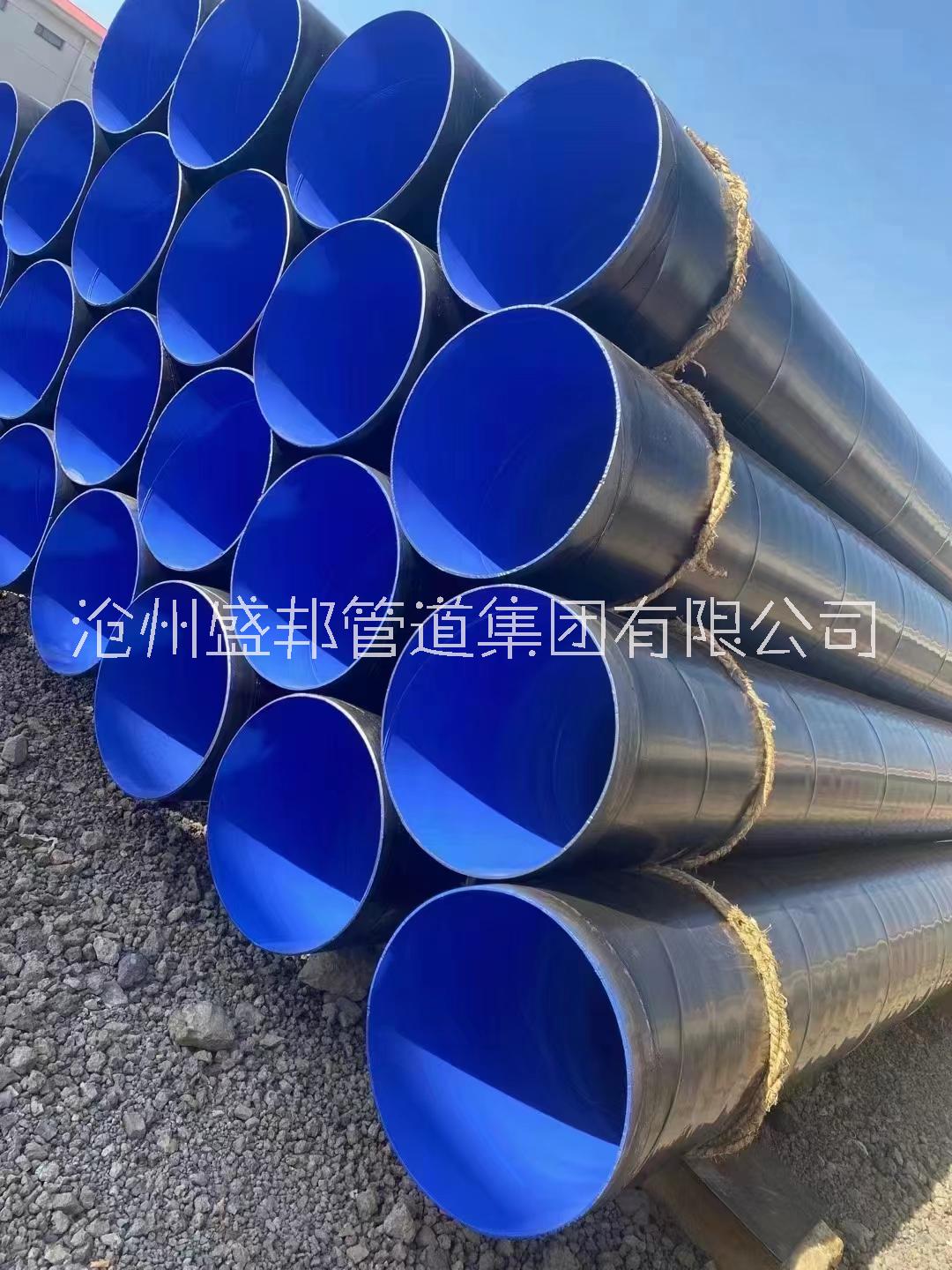

環(huán)氧煤瀝青防腐鋼管

防腐鋼管是指經(jīng)過防腐工藝加工處理，可有效防止或減緩在運(yùn)輸與使用過程中發(fā)生化學(xué)或電化學(xué)反應(yīng)發(fā)生腐蝕現(xiàn)象的鋼制管道。根據(jù)我國統(tǒng)計數(shù)據(jù)，每年國內(nèi)的鋼管腐蝕直接經(jīng)濟(jì)損失2800多億。 當(dāng)前每年因鋼管腐蝕損失高達(dá)5000億美元。防腐鋼管可有效地防止或減緩腐蝕延長鋼管的使用壽命，降低鋼管運(yùn)行成本。 液體環(huán)氧涂料IPN8710防腐 一、組成 由脂肪族聚氨酯預(yù)聚物與環(huán)氧樹脂、優(yōu)質(zhì)顏料、助劑、組成。于食品、飲用水等所接觸的設(shè)備、輸配水管道、飲水艙表面的防腐。 二、性能 該漆為接技型互穿網(wǎng)絡(luò)聚合物，在常溫下引發(fā)聚合，兩網(wǎng)絡(luò)能互相取長補(bǔ)短，產(chǎn)生協(xié)作效應(yīng)，涂膜無毒性，高固體、低粘度，是一種強(qiáng)附著、高強(qiáng)度、耐沖磨、耐水解、耐腐蝕和耐水、耐候性非常優(yōu)良的新型防腐涂料，且對鋼結(jié)構(gòu)表面的除銹要求不高，使用溫度可在-20~120℃范圍內(nèi)。 三、技術(shù)指標(biāo): 1、干燥時間:表干30min 實(shí)干6-24h 2、柔韌性:1mm 3、耐沖擊性:50cm 4、附著力:1級 四、施工及貯存: (1)涂裝前須將基鐵表面處理Sa2.5級，施工中嚴(yán)禁帶入水份、灰塵、油污以保證涂刷質(zhì)量。 (2)涂料配比為:甲組分(基料)、乙組分(固化劑)=9kg漆:1kg固化劑(或按我廠告知的比例配比施工)。 (3)施工配比方法為:將甲組分大口打開，將乙組分加入甲組分內(nèi)，充分?jǐn)嚢杈鶆?。熟?0分鐘，即可進(jìn)行涂裝。 (4)此材料要求隨配隨用，配比后的涂料須在六小時之內(nèi)用完。未配完的材料要密封保存。 (5)陰雨天或相對濕度大于75%時應(yīng)停止施工。對于腐蝕介質(zhì)嚴(yán)重的部位，建議多道涂刷。 (6)產(chǎn)品應(yīng)存放在陰涼干燥處，防止日光直接照射，隔絕火源，遠(yuǎn)離熱源。 (7)貯存期為十二個月，期滿后應(yīng)檢驗(yàn)各項(xiàng)技術(shù)指標(biāo)，如達(dá)到指標(biāo)要求，可繼續(xù)使用。 熔結(jié)環(huán)氧粉末防腐 熔結(jié)環(huán)氧粉末又稱熱固性環(huán)氧樹脂重防腐粉末，是一種以空氣為載體進(jìn)行輸送和分散的固體材料，將其施涂于經(jīng)預(yù)熱的鋼鐵制品表面，熔化、流平、固化形成一道均勻的涂層防腐是在高溫下形成的重防腐涂層。該涂層具有涂敷操作簡便、無污染、涂層抗沖擊和抗彎曲性能好、耐溫性高等優(yōu)點(diǎn)。 熔結(jié)環(huán)氧粉末分類: 1)按使用方法可分為:管道內(nèi)噴涂用粉、管道外噴涂用粉、管道內(nèi)外通用粉。管道外噴涂用粉又分為:單層粉、雙層粉、三層結(jié)構(gòu)防腐用粉。 2)按用途可分為:石油天然氣管道用粉、飲用水管道用粉、消防管道用粉、煤礦通風(fēng)管道用粉、化工管道用粉、石油鉆桿用粉、管件用粉、船舶管道用粉、高鹽水重防腐管道用粉等。 3)按固化條件可分為:快速固化、普通固化兩種類型。快速固化粉末的固化條件一般為230℃/0.5~2min，主要用于管道外噴涂或三層防腐結(jié)構(gòu)，由于固化時間短，生產(chǎn)效率高，適合流水線作業(yè);普通固化粉末的固化條件一般為230℃/5min以上，由于固化時間長，涂層流平好，適用于管道內(nèi)噴涂。 熔結(jié)環(huán)氧粉末的防腐方法: 主要有:靜電噴涂法、熱噴涂法、抽吸法、流化床法、滾涂法等。管道內(nèi)涂敷一般采用摩擦靜電噴涂法、抽吸法或熱噴涂法;這幾種噴涂方法都有一個共同特點(diǎn)，即噴涂之前需要將工件預(yù)熱到某一溫度，使粉末一接觸即熔化，余熱應(yīng)該能使涂膜繼續(xù)流動，進(jìn)一步流平覆蓋整個鋼管表面，特別是在鋼管表面的凹陷處，以及焊縫兩側(cè)，熔融的涂料流入填平，使涂層與鋼管緊密結(jié)合，限度減少孔隙，并在規(guī)定時間內(nèi)固化，最后用水冷卻終止固化過程。
