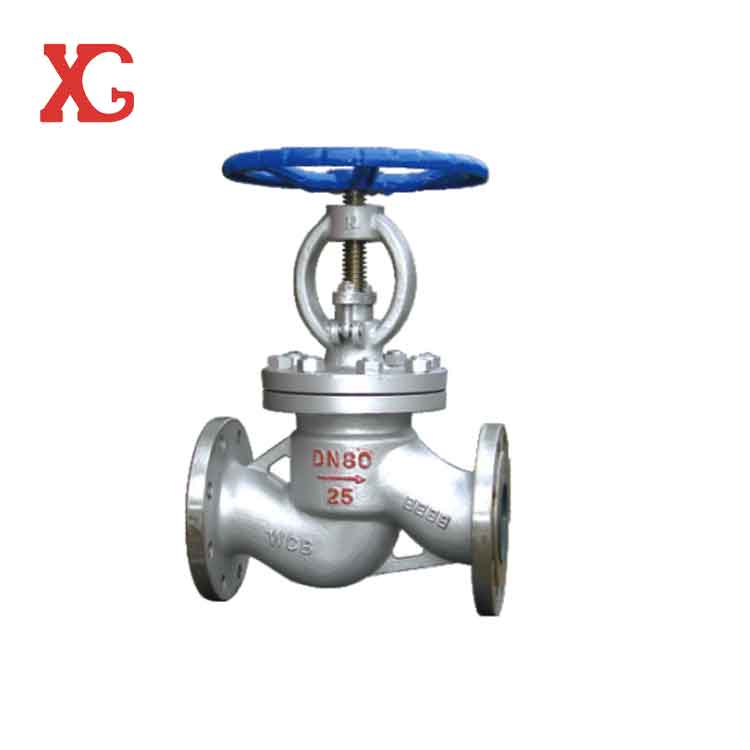

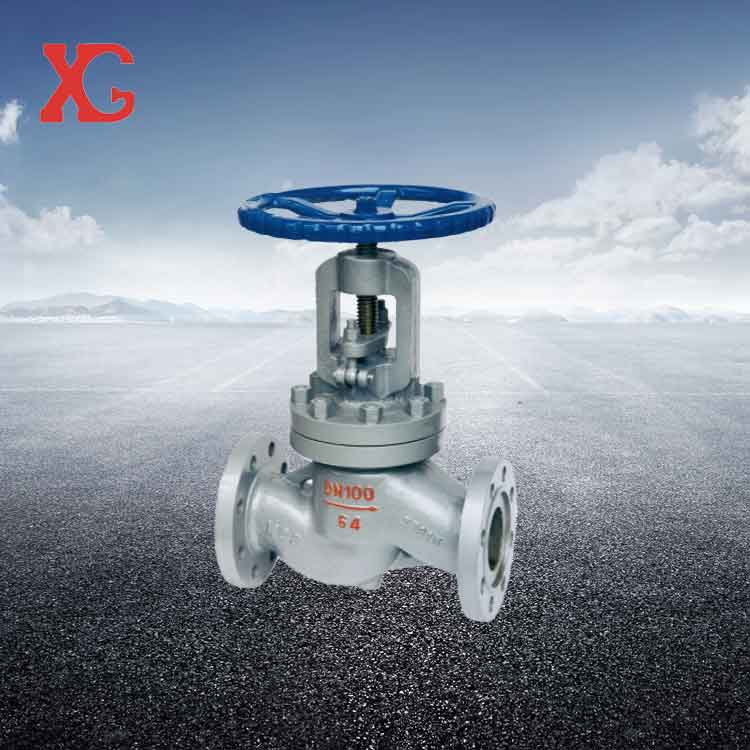

西高閥 J41/J941鑄鋼截止閥

二、產品特點 1、與閘閥相比，截止閥的結構簡單，制造與維修都較方便； 2、截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，密封面不易磨損、擦傷，密封性較好，壽命較長； 3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。 三、產品技術性能參數 產品類型 公稱壓力M Pa 適用介質 適用溫度℃ J41H Y-C型 1.6-6.4 水、油品、蒸汽 ≤425℃ J41W-P型 ≤200℃ J41W-R型 ≤200℃ J41Y-I型 水、油品、蒸汽 ≤540℃ 設計標準 GB/T 12235 結構長度 GB/T 12221 壓力溫度等級 GB/T 12224 試驗與檢驗 GB/T 13927 連接法蘭 JB/T79、GB/T9124.1 四、主要部件材料 公稱壓力 產品型號 PN1.6MPa J41H-16C J41Y-16I J41W-16P J41W-16R PN2.5MPa J41H-25C J41Y-25I J41W-25P J41W-25R PN4.0MPa J41H-40C J41Y-40I J41W-40P J41W-40R PN6.4MPa J41H-64C J41Y-64I J41W-64P J41W-64R 主 要 零 件 材 料 閥體 WCB 鉻鉬鋼 CF8 CF8M 閥蓋 WCB 鉻鉬鋼 CF8 CF8M 閥桿 2Cr13 鉻鉬鋼 304 316 密封面 堆焊D507 堆焊硬質合金 本體密封 本體密封 填料 柔性石墨 柔性石墨 柔性石墨 柔性石墨 墊片 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 電動傳動 在相應的手動型號的J后插入“9”表示，示例：J941H-64C 正齒輪傳動 在相應的手動型號的J后插入“4”表示，示例：J441H-64C 傘齒輪傳動 在相應的手動型號的J后插入“5”表示，示例：J541H-64C 注：1)法蘭密封面形式：PN≤2.5MPa采用凸面密封，PN≥4.0MPa采用凹凸面密封，也可根據客戶要求。 2)密封面材質可根據用戶需求選用不同材質。
