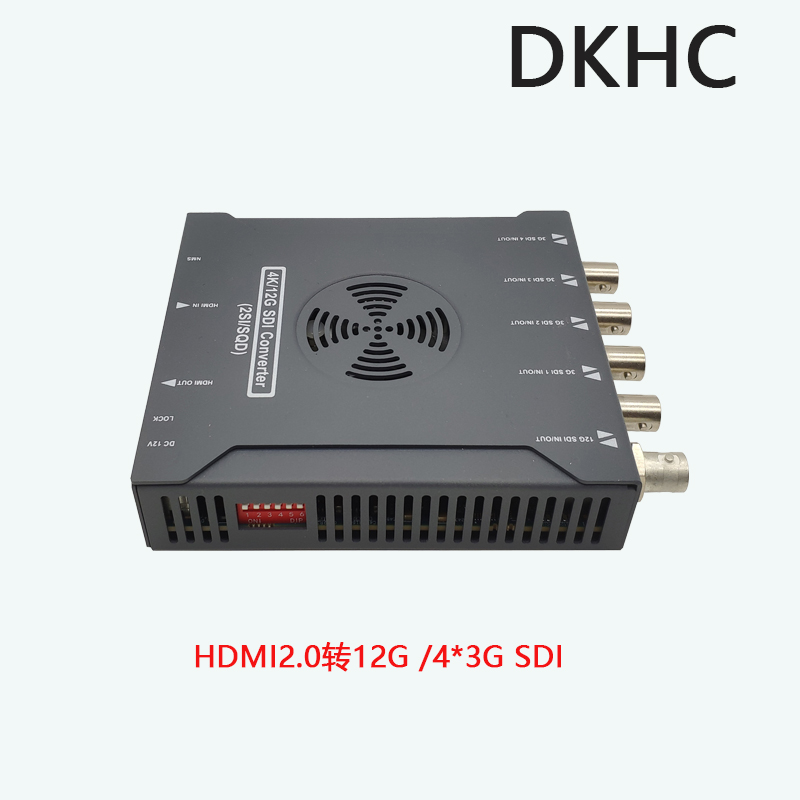

SDI轉HDMI轉換器HDMI2.0轉12G-sdi轉換器，廣電級別

12GSDI轉HDMI2.0轉換器 使用手冊 一、產品概述 12GSDI轉HDMI2.0轉換器是我司為視頻行業開發的一款廣電級的接口轉換器。采用市場上的專業級接口轉換視頻處理芯片，將其中一路SDI視頻信號轉換為1路HDMI視頻信號輸出.同時將1路模擬音頻解嵌出來，外部可以接專業音響，以及耳機。 此產品廣泛用于：廣播電視節目編輯制作、4K內窺鏡影像，電視直播及發射、各大型多媒體高清顯示和信息發布和新聞中心、大型舞臺展示和娛樂中心、體育運動賽場、視頻會議、醫療示教、以及安防監控等。 二、產品特點： ?輸入分辨率支持到4K*@60Hz。 ?支持一路12G-SDI輸入,一路12G-SDI環出,一路HDMI2.0輸出 ?支持內嵌音頻和一路3.5MM音頻輸出 ?符合HDMI2.0標準 ?支持HDMI線長線纜輸出 ?支持內嵌音頻 ?支持SDI時鐘恢復功能 ?支持最HDCP開關 ?支持即插即用功能，支持熱插拔 ?支持LED燈狀態顯示 ?支持OEM ?支持特殊功能定制安裝簡單方便 三、設備清單： ?HDMI轉 SDI轉換器主機 1 臺 ?電源適配器 5V/2A 1 個 ?使用說明書 1 份 四、性能規格 輸入接口 12GSDI 75-5Ω 輸入分辨率 支持2160P60HZ,輸入自適應 SDI速率 143Mbps～11.8Gb/s SDI標準 SMPTE 292M、、SMPTE 372M、SMPTE 424M、SMPTE ST-2081、SMPTE ST-2082 抖動 ≤ 0.2UI 輸入/輸出 HDMI2.0/4*3GSDI/12GSDI 輸出分辨率 2160P60HZ/1080P 30/50/60 HZ;1080i 50/60HZ 720P 30/60HZ ;480i 60HZ/ 576i 60HZ 視頻帶寬 18Gpbs HDMI色彩空間 YUV4：2：2;RGB4:4:4 信號幅度 800mVр-р 音頻接口 3.5MM模擬音頻接口 音頻采樣率 48KHZ 工作/存儲溫度 0℃～+50℃ -20℃～+70℃ 工作/存儲濕度 20%～70%RH不結凝 0%～90%RH不結凝 電源 DC121A 功耗 3W 包裝尺寸 長*寬*高 110*99*25MM 重量 設備主機0.35KG;完整包裝0.75KG 五、使用安裝 1、將SDI信號通過SYWV線材接入到SDI-IN或者SDI-OUT。 2、將HDMI信號接入到HDMI-OUT。 3、給設備上電。 六、應用示意圖
