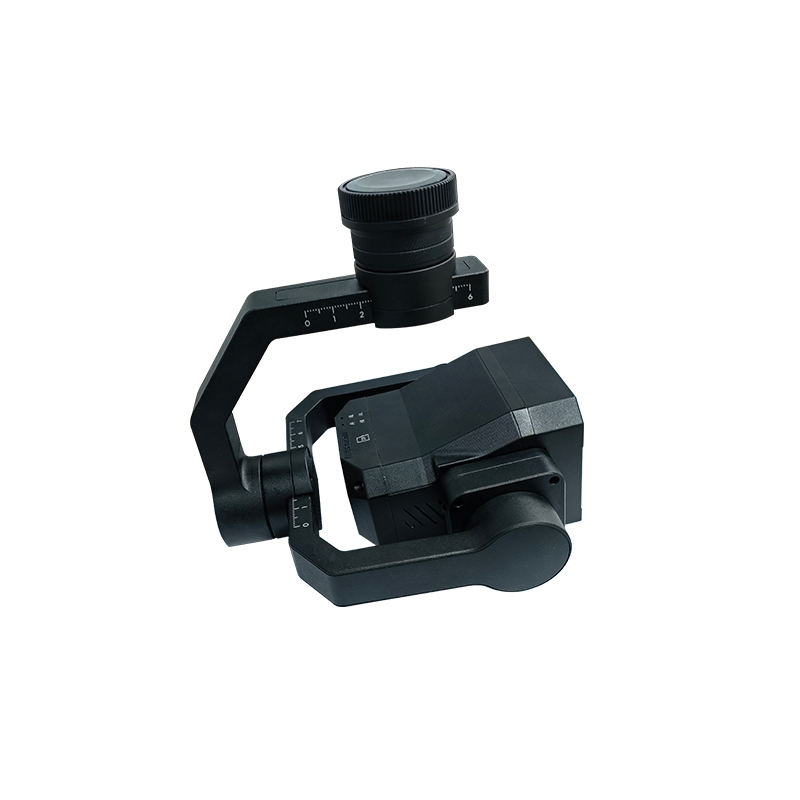

無人機激光甲烷檢測儀居民樓燃?xì)夤艿佬孤┭矙z遠程非接觸實時測量

LC30 Pro激光甲烷遙測儀相比傳統電化學傳感器檢測方式，可以實現非接觸式測量，快速發現空氣中的微量甲烷氣體。最遠檢測距離可達150米，并且不受溫度濕度壓力等環境因素影響，具有非常高的穩定性。具有靈敏度高、測量精度高、檢測限低、響應速度快的特點并且?guī)缀醪恍枰S護和現場測量的校準。 檢測原理 無人機沿管線上方飛行，三軸增穩云臺保持激光照射方向垂直對地，掃描控制器控制云臺轉動，激光照射在地面的投影呈螺線形狀，掃過一定寬度(約 3~10m)。從而無人機一次飛過就能覆蓋需要巡檢的管道范圍，可以彌補飛行位置誤差，也可以捕獲偏離管線的泄漏氣團，提高即時檢測的成功率和巡檢效率。 檢測方式 無人機沿管線上方飛行，三軸增穩云臺保持激光照射方向垂直對地，掃描控制器控制云臺轉動，激光照射在地面的投影呈螺線形狀，掃過一定寬度(約 3~10m)。從而無人機一次飛過就能覆蓋需要巡檢的管道范圍，可以彌補飛行位置誤差，也可以捕獲偏離管線的泄漏氣團，提高即時檢測的成功率和巡檢效率。 系統組成 L30Pro(5G版)激光甲烷檢測儀目前可掛載到 DJI經緯M300RTK和M350RTK無人機上使用，可以通過5G模塊、大疆 SDK等多種傳輸方式將傳感器采集到的甲烷濃度數據傳輸?shù)竭b控APP 或者網頁顯示。 軟件功能 1.網頁端登錄頁面，軟件可調用選擇地圖類型，后臺實時監測甲烷數據。對異常點個數的信息進行統計，支持查詢歷史記錄。 2.APP 巡檢過程可實時查看無人機狀態、甲烷測量數據，如遇管道泄漏，終端設備將自動報警并記錄數據(時間、坐標、泄漏濃度、現場照片)以便后期自動生成巡檢報告。打開安卓桌面圖標，進入激光甲烷 app 登錄界面。 技術參數 尺寸：155*123*160mm 重量：700g 檢測范圍：0~99999ppm:m 檢測誤差：±10% 遙測距離：1~150m 靈敏度：5 ppm*m 響應速度：25ms 云臺類型：三軸增穩 云臺角度抖動量：±0.01° 采樣頻率：500khz 防水等級：云臺IP44，主體IP43 檢測激光：Classl，人眼安全 指示激光：Classlll，人眼有傷害 工作溫度：-30~60°C
