輸電線路分布式故障定位裝置-TLKS-PMG-DSC

產品別名：輸電線路故障診斷系統、線路分布式故障智能診斷裝置、分布式故障裝置、分布式故障檢測裝置

產品型號：TLKS-PMG-DSC

輸電線路分布式故障定位裝置

一、產品描述：

輸電線路分布式故障定位裝置是一種、可靠的監測系統，可以實時監測輸電線路的運行狀態，快速發現和定位故障，并提供預警和保護功能。主要由硬件和軟件兩部分組成。硬件部分包括監控服務器和線路故障定位裝置，軟件部分則包括監控軟件。該系統采用分布式故障定位技術，可以在線監測輸電線路的電氣狀態，實時發現和定位故障，并提供預警和保護功能。

二、工作原理：

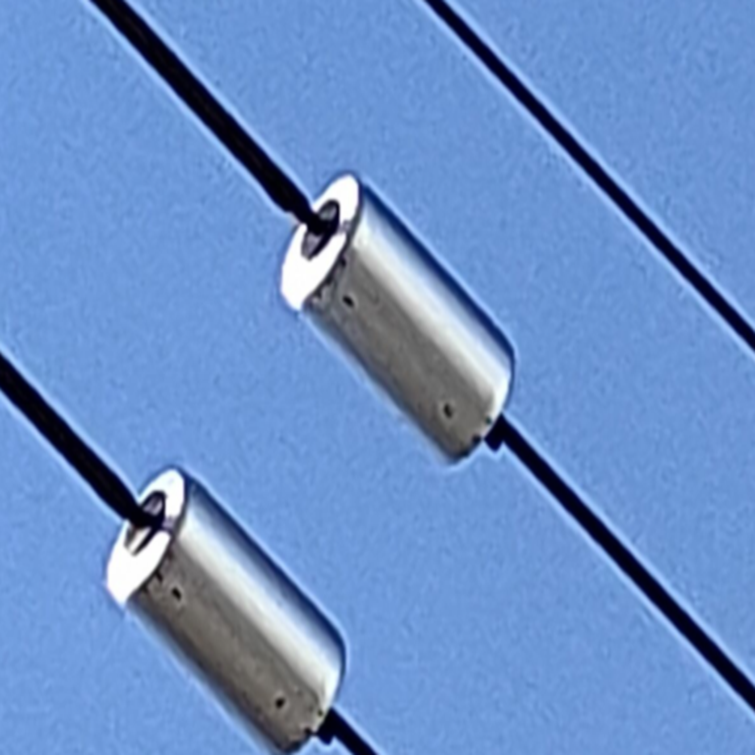

輸電線路分布式故障定位裝置的工作原理基于電力系統的運行特點和故障發生的特征。其中，線路故障定位裝置安裝在導線上，通過感應取能方式獲取工作電能，準確采集線路工頻電流及行波電流波形數據，以4G/5G等無線方式發送回后臺數據中心。監控服務器則運行監控軟件，通過訪問Internet得到故障定位裝置采集數據，完成對采集的線路電流數據的顯示、分析處理、存儲、打印報表等功能。該系統通過分布式部署在輸電線路上的傳感器，實時采集并傳輸線路上的電壓、電流等參數，監測其電氣狀態。一旦出現異常情況，如過載、短路、接地等故障，系統會立刻發出警報。

三、產品功能：

1.根據工頻故障電流確定故障區間

2.在確定的故障區間實施行波定位

3.對十復雜網絡結構的輸電線路，在分支點處可安裝分布式故障診斷裝置，將復雜網絡劃分為一些簡單的單線結構

4.辨識故障引起的原因，實現雷市與非雷擊故障的辯識。同時也可以實現雷擊未跳閘情況下雷擊避雷線、桿塔及導線的辨識

四、技術參數：

1.環境溫度：- 40℃~ +85℃

2.環境相對濕度：0~ RH

3.大氣壓力：86kPa ~ 106kPa

4.儲存溫度：- 40℃ ~ +85℃

5.風速：0km/h ~ 100km/h

6.線路負荷：系統耦合取電正常工作電流范圍20~ 1000A

7.兼容性：能耐受500kV強電場、強磁場，具有可靠穩定的電磁兼容能力

五、總結：

輸電線路分布式故障定位裝置它能夠?qū)崟r(shí)監測輸電線路的工作狀況，快速準確地發現和定位故障，并且提供預警和保護措施，從而有效降低輸電線路故障導致的損失。該系統的應用，可以有效保障輸電線路的安全穩定運行，提高電力系統的可靠性和經濟性。隨著技術的不斷進步和應用需求的不斷提高，相信該系統將會在未來的電力系統中發揮更加重要的作用。

關于設備詳情信息，來電聯系深圳特力康科技有限公司李女士：

手機號碼13682351635（微信同號可加）QQ:1920671927 座機號：0755-29500762

公司官網：//www.sztlk.com

定制產品，報價為市場當前發布時參考區間價，實際價電議。

六、注意事項：

1.應注意避免設備掉落在地面上，或者受到其他物體較強的沖擊；

2.應注意避免太陽能板受外界較強沖擊，造成太陽能板破損；

3.安裝時應盡量讓太陽能板對著陽光方向；

4.安裝設備時應關斷電源開關，在安裝完成后再打開帶能源開關；

5.嚴禁私自拆卸結構或電路板，未經授權私自拆卸設備將失去保修權。
