槽盤液體收集器填料支撐 不銹鋼液體分布器槽盤式液體分流器塔內件

較新推出一種斜板式液體收集再分布器。該收集再分布器主要由收集錐體環、收集受液斜板及兼有集液功能的液體分布槽所構成。倒錐體環與塔壁嚴密連接，實現壁流的收集、設在分布槽槽板的斜板有良好遮擋性，實現填料滴流的收集至槽內，分布槽設分布孔、溢流孔及連通平衡槽，實現液體均勻再分布。本實用新型具有在塔內占用空間小、易調水平、分布均勻的特點。廣泛用于化工分離等領域，是一種良好的液體收集再分布塔內件。 　

斜板式液體收集再分布器，它主要由壁流的液體收集錐體環、填料滴流的收集受 液斜板，相互平行設置的兼有集液功能的液體分布槽所構成，其特征在于：上置的壁流液體 收集錐體環為一個倒錐體環，它的上底沿與塔壁嚴密連接，錐體環之下的填料滴流收集受液 斜板，它設置在兼有集液功能的液體分布槽槽板上，對于每一個槽體而言，連接在兩槽板上 的斜板向左、右傾斜，它們相對于槽體底面的高度相等或不等，與水平面夾角相等或不等， 斜板的寬度相等或不等，兩個相鄰槽體的兩個相鄰斜板其水平投影相互重疊，斜板的兩端設 有堵板；斜板之下連接的兼有集液功能的液體分布槽，每個窄體槽由等高或不等高的兩槽體 板及堵板構成，槽體底部開設液體分布孔，槽體板上部處于同一水平高度處開設溢流孔，槽 底外側設有導液板，垂直各個平行槽方向，水平設置液體連通平衡槽。
　

液體收集再分布器的種類很多，大體上可分為兩類：一類是液體收集器與液體再分布器各自獨立，分別承擔液體收集和再分布的任務。另一類是集液體收集和再分布功能于一體而制成的液體收集和再分布器。

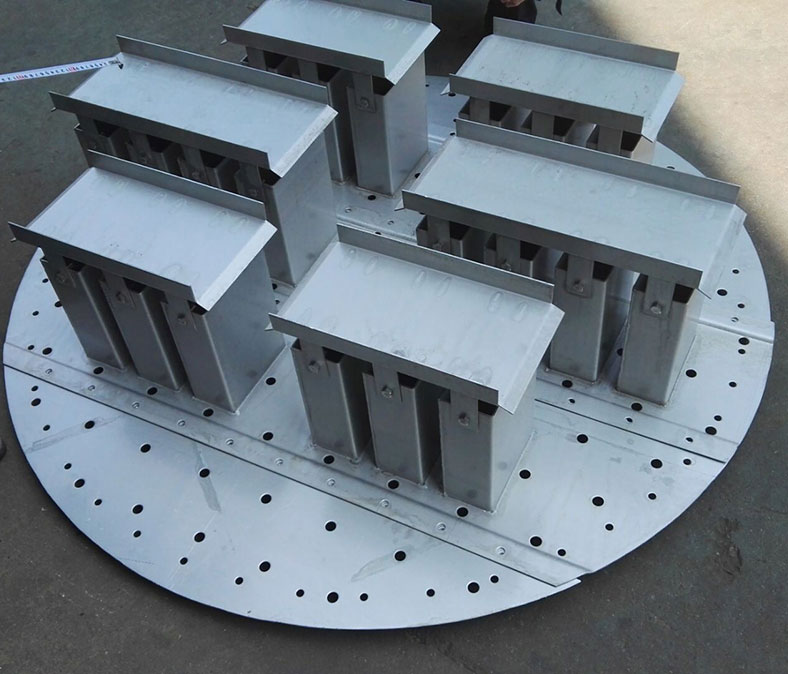

液體再分布器有與百葉窗式集液器配合使用的管式或槽盤式液體再分布器、多孔盤式再分布器和截錐式液體再分布器。較簡單的液體再分布裝置為截錐式再分布器，其結構簡單，安裝方便，一般多用于直徑小于0.6m的填料塔中，以克服壁流作用對傳質效率的影響。由于此次設計填料層高度為8m需分段，根據實際情況選取多孔盤式液體再分布器。為防止上一填料層來的液體直接流入升氣管，應于升氣管上設蓋帽。

液體沿填料層向下流動時，有偏向塔壁流動的現象，這種現象稱為壁流。壁流將導致填料層內氣液分布不均，使傳質效率下降。為減小壁流現象，可間隔一定高度在填料層內設置液體再分布裝置。

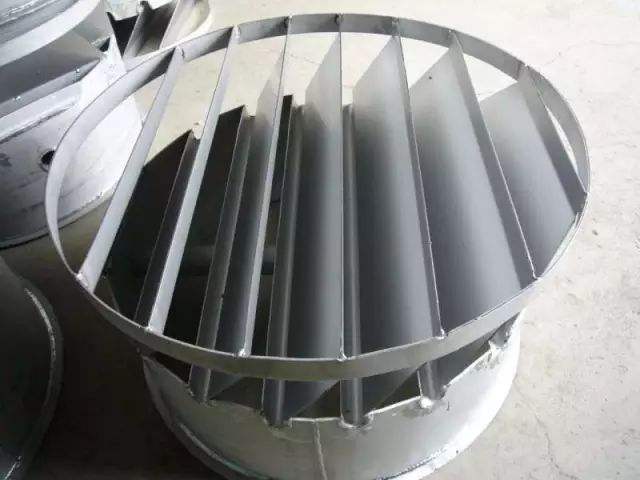

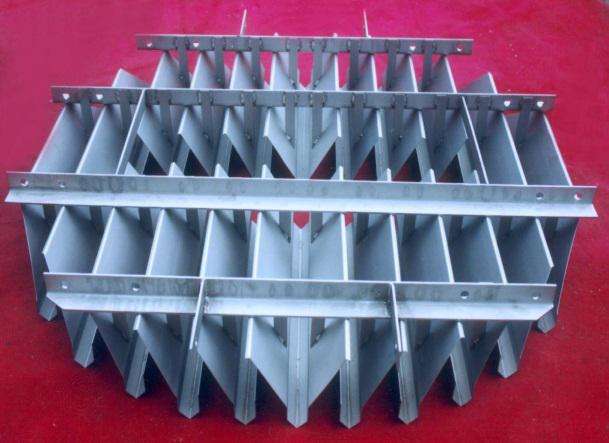

液體收集器主要有斜板式液體收集器和盤式液體收集器兩種，斜板式液體收集器的特點是自由面積大，氣體阻力小，一般低于2.5 mm液柱，因此非常適于真空操作；盤式液體收集器的氣體阻力稍大，可作氣體分布器。
