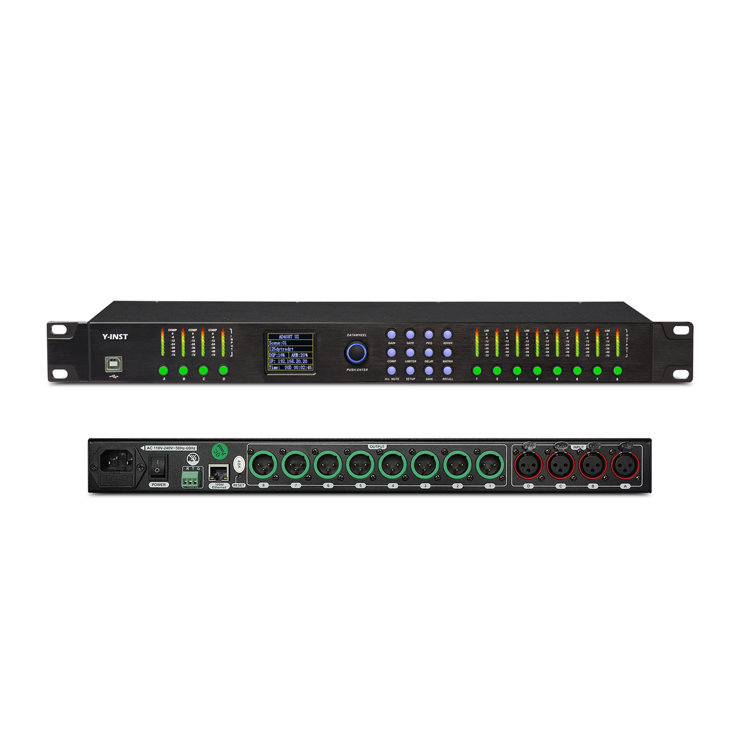

Y-INST音視特會議音頻處理器 IN-AS2348-96K

Y-INST音視特會議音頻處理器IN-AS2348-96K


產品介紹：
本設備是一款96K采樣率的高性能數字音頻處理器。由32位ADC/24位DAC模數/數模轉換芯片及高速處理DSP芯片來進行對音頻的采集與處理。支持4路模擬/2路AES/EBU輸入，8路模擬/4路AES/EBU輸出。每路輸入和輸出通道支持16段參數均衡器，配有輸出FIR濾波、高低通濾波器、信號發生器、噪聲門、增益控制、輸入壓縮、輸出限幅、場景預設和每通道長達2000ms的可調延遲等強大功能，配備百兆網口、USB和RS232控制端口，可實現快速配置調試。為的擴聲系統進行一系列的優化與調整。


功能特定
?32位DSP芯片處理，采樣率96KHz，32bit ADC和24bit DAC；
?輸入處理包含：端口輸入、AES/EB數字信號輸入、噪聲門、增益控制、靜音、相位、 16段均衡、分頻、輸入壓縮、2000ms輸入延時和聯動調節等處理功能；
?輸出處理包含：FIR濾波器、16段均衡、2000ms輸出延時、增益控制、靜音、相位、 分頻、輸出限幅、端口輸出、 AES/EBU數字信號輸出和聯動調節等處理功能；
?所有輸入和輸出之間都可以自由進行路由，且每路輸入和輸出通道名稱可以更改；
?所有輸入和輸出通道帶獨立的相位曲線調整功能；
?所有輸入和輸出通道的參數設置均可自由復制；
?所有輸入和輸出通道可以通過導入通道參數進行自動EQ；
?均衡類型包含：峰值、陷波、一階全通、二階全通、高架和低架六種類型；
?所有輸入和輸出通道都有高低通濾波器，分頻器的類型有：巴特沃斯、貝塞爾、林克-瑞利，斜率有：6/12/18/24/30/36/42/48dB/Oct可選；
?所有輸入壓縮含：閾值、比率、啟動時間、恢復時間和補償增益可調；
?所有輸出限幅含：閾值、恢復時間可調；
?所有輸入和輸出通道的可調延時都有高達2000ms的延時時間；
?任意通道之間參數設置可以自由復制，以及任意通道可以進行聯動調節；
?可在任意一個輸入或輸出通道看到當前所有的輸入或輸出通道的PEQ曲線調整圖；
?內置測試信號發生器，輸入方式可選粉紅噪聲，白噪聲，掃頻及20Hz-20kHz正弦波可調，信號幅度可調；
?前面板有USB控制端口用于串口連接，還有輸入和輸出電平指示燈，功能按鍵，后面板有RS232控制端口和網口接口用于網線連接，一鍵式聯機使得用戶的操作更簡易、快捷；
?支持128個場景保存，整個場景算法和每個預設都可以單獨存儲和調用，還具有權限管理功能，使設備更安全；
?應用場合：專業演出、會議室、 、禮堂、 多功能廳等多種場景


技術參數：
采樣率：96KHz
模擬輸入/模擬輸出：4進8出
輸入阻抗：10KΩ平衡式/20KΩ非平衡式
輸出阻抗：50Ω平衡式/100Ω非平衡式
頻率響應：20Hz – 20KHz±0.1dB
默認輸出電平：0dBu
輸入/輸出電平：22dBu/22dBu
THD+N 失真：≤0.002% @ 4dBu 20Hz-20KHz
系統延時：≤3.15ms
底噪：-90dBu
動態范圍：≥112dB
S/N信噪比：≥112dB
輸入/輸出均衡：16段
AD & DA 轉換：32位ADC/24位DAC
全通濾波：有
接口：紐崔克卡儂
FIR濾波器：有
AES輸入/輸出：有


DSP 處理：采用TI 的OMAP-L138高性能DSP，計算能力高達每秒3648 MIPS 和2746 MFLOPS內置多種音頻算法，采樣率96KHz
FIR濾波器抽頭數：96K高性能模式：896，96K低延時模式：960 （只適合96K帶FIR濾波器機型）
參數均衡器：輸入和輸出通道最多支持到16段均衡
6種濾波器類型：峰值，陷波，一階全通，二階全通，高架，低架
濾波器增益范圍：-30dB  ~ +30dB，步進精度為：0.1dB
輸入/輸出增益范圍：-72dB ~ +12dB，步進精度為：0.1dB
中心頻率：在20Hz~20kHz頻帶范圍內以1Hz的步進精度可供調節
濾波器Q值/帶寬：峰值，陷波，二階全通, Q值： 0.18 ~ 144.27
高低通濾波：巴特沃斯斜率：6/12/18/24/30/36/42/48dB/Oct，
貝塞爾斜率：6/12/18/24/30/36/42/48dB/Oct，
林克威治-瑞利斜率：12/24/36/48dB/Oct
輸入噪聲門：閾值范圍： -100dBFS ～ 0dBFS；
啟動時間： 1ms ～1000ms;
恢復時間： 1ms ～1000ms
輸入壓縮：閾值范圍： -84dBFS ～ 0dBFS，
比率：1 ～20，
啟動時間：1ms ~ 1000ms，
恢復時間： 1ms ~ 10000ms，
補償增益： -24dB ~ 30dB
輸出限幅：閾值范圍： -84dBFS ～ 0dBFS，
恢復時間： 0-100000ms
延時：每路輸入和輸出通道都有高達2000 ms 延時可調
