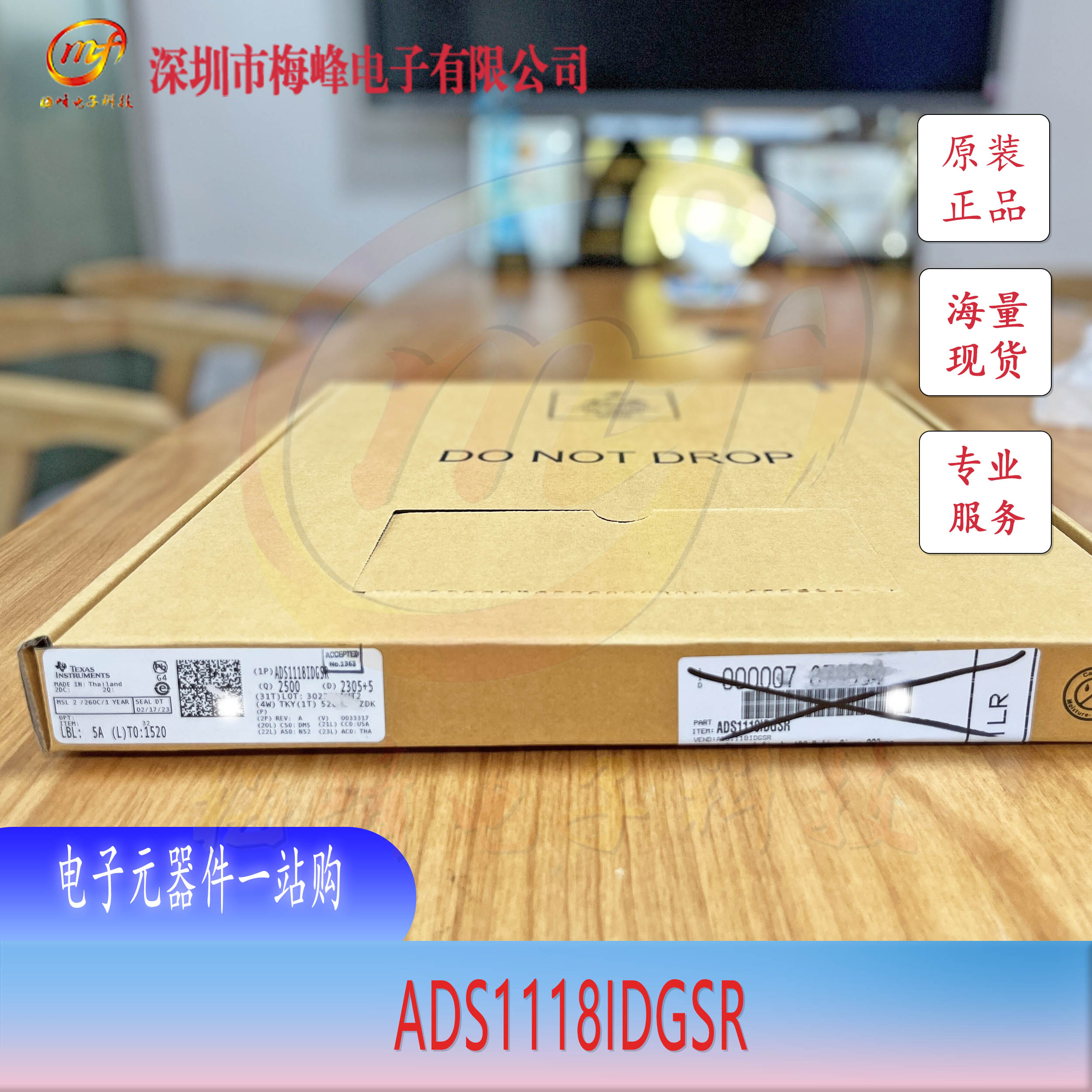

ADS1118IDGSR TI/德州儀器 VSSOP10 梅峰電子

■產品名稱：ADS1118IDGSR ■功能名稱：具有 PGA、振蕩器、基準電壓、溫度傳感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC ■概要 ADS1118 是一款精密、低功耗、16 位模數轉換器 (ADC)，提供 測量 采用超小型無引線 X2QFN-10 封裝或 VSSOP-10 封裝的傳感器最常見信號所需的所有功能。ADS1118 集成了可編程增益放大器 (PGA)、電壓基準、振蕩器和高精度溫度傳感器。這些 功能以及 2V 至 5.5V 的寬電源電壓范圍，使得 ADS1118 非常適合功率受限和空間受限的傳感器測量 應用。 ADS1118 數據轉換速率可達每秒 860 次采樣 (SPS)。PGA 的輸入范圍為 ±256mV 至 ±6.144V，能夠以高分辨率測量大信號和小信號。該器件通過輸入多路復用器 (MUX) 測量雙路差分輸入或四路單端輸入。高精度溫度傳感器用于系統級溫度監控或對熱電偶進行冷結點補償。 ADS1118 可選擇以連續轉換模式或單次模式運行。該器件在單次模式下完成一次轉換后自動斷電。在空閑狀態下，單次模式會顯著降低流耗。所有數據均通過串行外設接口 (SPI?) 進行傳輸。ADS1118 的額定工作溫度范圍為 -40°C 至 +125°C。 ■特征 ●超小型 X2QFN 封裝： 2mm × 1.5mm × 0.4mm ●寬電源電壓范圍：2V 至 5.5V ●低流耗： 連續模式：只有 150?A 單沖模式：汽車斷電 ●可編程數據傳輸速率： 8SPS 至 860SPS ●單周期穩定 ●內部低漂移電壓基準 ●內部溫度傳感器： 在 0°C 至 70°C 范圍內誤差值為 0.5°C ●內部振蕩器 ●內部可編程增益放大器 (PGA) ●四路單端或兩個差分輸入
