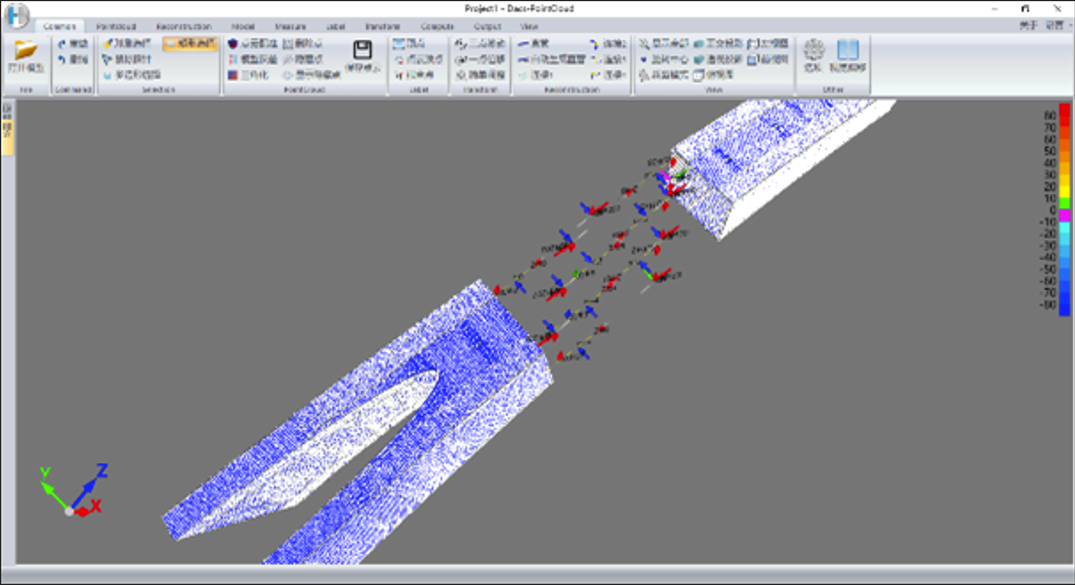

DACS-PointCloud點云分析與逆向建模1

DACS-PointCloud點云分析與逆向建模 一. 概述 DACS-PointCloud點云分析與逆向建模軟件是在積累大量用戶需求、經過大量現場使用驗證的專業軟件。點云分析軟件操作簡便，界面設計人性化，支持市面上所有掃描儀點云數據。是一款能夠處理TB級數量點云數據，運行速度極快，精度極高的專業點云處理分析、逆向建模軟件。 二. 優勢 1. 高速三維激光掃描密集點云，惡劣環境一次搞定 2. 實景復制，人員之間溝通順暢 3. 現場與原設計對比分析，減少反復進場次數 4. 測量過程中不用清場，實景數據采集便于恢復現場數據，避免漏測 5. 測量分析工作一人完成，快速、精準、 6. 易掌握快速投入使用，期短 7. 軟件授權方式靈活，提高利用率 三. 特點 1. 一站式點云數據處理平臺。集點云去噪，模型對比，干涉檢查，點云配準，逆向建模，數據計算，漫游，模型搭載等功能于一體 2. 適配性強，軟件兼容各種掃描儀的結果，適應各種格式的點云數據 3. TB級點云數據加載。采用的動態加載技術，實現快速的點云數據加載，操作流暢不卡頓 4. 實測數據進行曲面擬合和三維建模，并和設計模型進行分析對比，顯示結果直觀明顯 5. 可以對點云進行編輯，自定義和測量，直觀獲得所需的長度，角度和距離等各項檢測值的數值 6. 連接數據庫，將歷史結果保存在數據庫中，可隨時查詢，提取，分析 7. 直觀有效的誤差效果顯示。提供點云拼接對比，模型與點云的比較以及動態干涉下的偏差結果的直觀顯示 四. 功能 1. 數據管理 數據管理模塊實現對工程數據的個性化管理，主要包括工程的新建、，點云實體數據的導入、、拼接，以及視圖的新建、等功能 2. 點云預處理 （1） 去噪 可通過手動點、隱藏點和自動去噪等功能去除移動噪點，例如移動的車輛，稀疏噪點、重疊噪點、遠端噪點等 （2） 拼接 利用點云后處理拼接軟件對多測站數據進行數據拼接，利用靶球自動識別、公共區域自動拼接功能，完成整體數據的拼接處理，實現點云拼接 3. 逆向建模 （1） 自動提取模型 可在幾分鐘內自動提取設定尺寸規格的管道模型 （2） 手動逆向模型 可根據場景進行平面對象的逆向、編輯，管道對象的逆向、編輯、連接，以及實體對象的逆向建模，如：法蘭、球閥等 （3） 設備建模 預置多種三維對象創建功能，可快捷進行設備建模，例如立方體、圓錐、圓柱、球等。并可對所建模型進行編輯修改，方便用戶使用 4. 數據坐標變換 坐標變換的對象可以為實測數據、設計模型，通過點平移、角度旋轉、位移旋轉等功能進行數據坐標變換，其作用主要是統一坐標系及對偏差進行精密分析動靜態干涉檢查 模擬設備搬入的過程，通過添加路線點，設置線路，設備順路徑移動，發生碰撞的位置，點云成黃色。能夠提前規劃搬入路徑，為用戶現場操作節約時間、成本 5. 模型對比 通過模型對比計算出掃描點云實體與設計模型的偏差，可計算整體模型的偏差，也可以手動部分模型面出具偏差 6. 點云碰撞、配準 點云拼接后可一鍵計算對接點云實體的配準情況，如：對接分段的搭載面碰撞干涉情況 7. 導出模型 逆向建模對象可導出三維模型文件，對接BIM系統，簡化BIM數據重建的工作流程
