產品名稱：蘇州供應tohnichi棘輪扳手 日本東日WQL100N4扭力扳手多少錢
- 價格： ￥ 電議
- 聯系廠家：15995405113
- 傳真：
- 郵箱：69301807@163.com
- 地址：干將西路1381號三元大廈701室
產品詳情
品牌TOHNICHI
精度-+3%
材質S2工具鋼
表面處理拋光鍍鉻
重量0.86K
全長345
顯示方式鋼柄壓印刻度
制式國際單位制
貨號WQL100N4

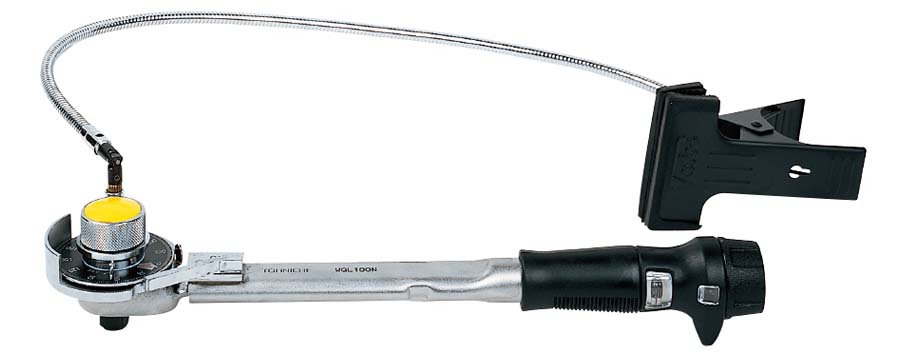

商品描述 蘇州供應tohnichi棘輪扳手 日本東日WQL100N4扭力扳手多少錢
適用范圍
- 適用于角度控制螺栓緊固。
特點
- 適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業。
- 通過刻度可輕松在扭力扳手上設定密合扭矩。
- 角度指針可按以下兩種方法的任一種進行設定，先調至目標角度然后負荷降為零，或先設為零，然后調至目標角度。
- 直到扭矩值達到密合扭矩才能觸發角度指針。
- 根據夾子形狀簡單地固定指針。夾子部也附帶市售的軟線（MB-PB）。
- WQL型號也可作為標準扭力扳手使用。
-
規格
| 扭矩精度 ±3% | ||||||||
| 國際單位制型號 | WQL50N | WQL100N4 | WQL200N4 | WQL280N | WQL420N | |||
| 范圍［N·m］ | 最小～ | （5）10～50 | （10）20～100 | （30）40～200 | （30）40～280 | （40）60～420 | ||
| 刻度 | 0.5 | 1 | 2 | |||||
| 公制型號 | 450WQL3 | 900WQL4 | 1800WQL4 | 2800WQL3 | 4200WQL2 | |||
| 范圍［kgf·cm/·kgf·m］ | 最小～ | kgf·cm （50）100～500 | （100）200～1000 | （300）400～2000 | kgf·m（3）4～28 | （4）6～42 | ||
| 美制型號 | 450WQL3-A | 900WQL4-A | 1800WQL4-A | 2800WQL3-A | 4200WQL2-A | |||
| 范圍［lbf·in/lbf·ft］ | 最小～ | lbf·in 100～400 | lbf·ft 15～75 | 30～150 | 30～200 | 60～300 | ||
| 角度標尺 | 角度刻度 | 2° | ||||||
| 360° | ||||||||
| 尺寸［mm］ | 有效長度 | L | 180 | 255 | 400 | 600 | 900 | |
| 全長 | L’ | 275 | 349.7 | 502.5 | 703 | 1000.5 | ||
| 方頭 | a | 9.53 | 12.7 | 19.05 | ||||
| b | 11 | 15.4 | 20.5 | |||||
| 扳頭 | h | 25.1 | 31.4 | 37.4 | 43.5 | 45.5 | ||
| t | 35 | |||||||
| A | 60.1 | 66 | 72 | 78.5 | 80 | |||
| 本體 | m | 25.5 | 28 | 35 | 38.6 | |||
| n | 11.2 | 12.2 | 15 | 16.1 | ||||
| d | 20 | 21.7 | 27.2 | 30 | ||||
| D | 38.5 | 40 | 51.5 | 50 | ||||
注意
扭矩刻度（ ）內的數值表示最小密合扭矩。如果低于最小密合扭矩，則無法保證精度。
