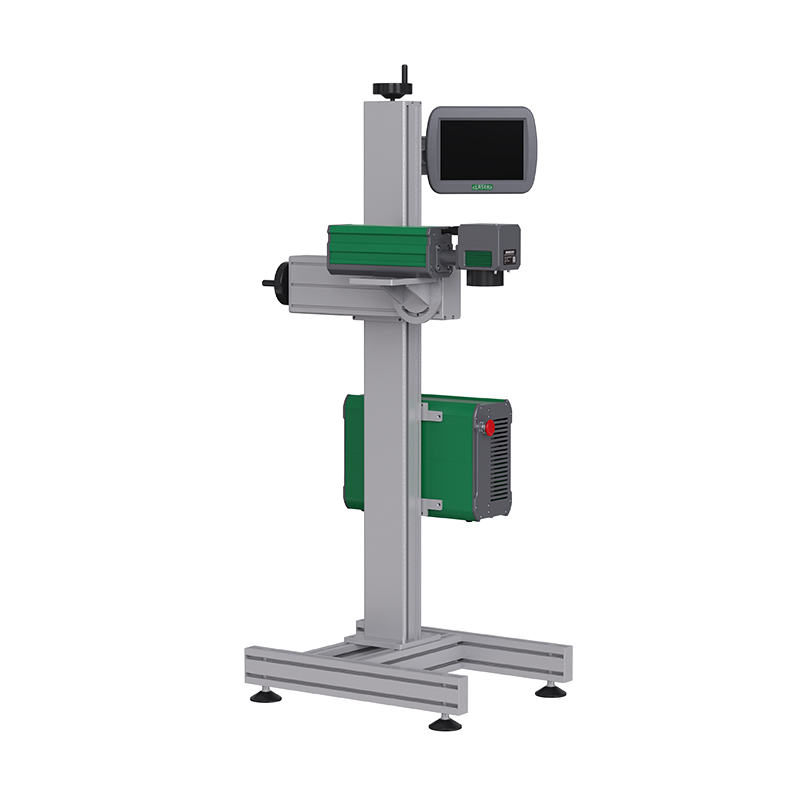

四川 光纖/20/30/50W 噴碼機 光纖激光噴碼設備廠家供應商
咨詢底價
查看聯系方式
◆ 光纖系列的主要技術參數 :
項目
產品參數表
F-20W
F-30W
F-50W
整機特性
整機材質
噴砂氧化全鋁結構
激光器
光纖激光發Th器 使用壽命10萬小時以上
激光波長
1064nm
實際輸出功率
≥21W
≥32W
≥52W
標刻速度
≤12000mm/s
主控
10.2寸觸摸控制器
冷卻系統
常溫風冷
噴碼參數
聚焦鏡頭
焦距165mm
最小線寬
0.0012mm
重復定位精度
0.003mm
打標范圍
110mm×110mm（可選）
定位方式
紅光對焦
打刻字符行數
在打標范圍內任意行
Th產線速度
0~130m/min (具體視材質而定)
軟件介紹
多國語言
英語、法語、西班牙語、德語、中文、俄語、拉伯等
管理權限
多用戶管理權限
操作系統
Linux系統
噴碼模式
靜態、模擬、編碼器三種噴碼模式
預留信號
開始打印、打印狀態、打印完畢、故障報警
數據保護
具有掉電數據保護功能
漏打監測
因材料反光導致誤觸發，提供過速報警功能
去交叉點
自動去除交叉點，避免交叉重點
發碼軟件
可實現單雙機發碼
支持類型
字體
中英文，數字，繁體等標準字庫
文件格式
BMP/DXF/HPGL/JPEG/PLT
條碼
CODE39、CODE128、CODE126、QR、真知碼（選配）
整備參數
電源
220V/50HZ
耗電量
400W
機器凈重
激光機頭部分：4.5kg 總控制箱部分：12.5kg 飛行支架部分：30kg
外形尺寸
機頭：495mmX105mmX110mm 總控制箱：416mmX170mmX267mm
環境
要求
外部溫度0℃－45℃; 濕度≤95?； 非冷凝； 無振動
◆
執行的質量標準
序號
名稱
GB 7247-87
激光產品的輻射安全，設備分類的需要和用戶指南
GB10320-88
激光設備和設施的電氣安全
I SO9000-3
國際軟件標準
GB/T12123-89
銷售包裝程序
IEC 536
電工電子設備防觸電保護的分類
◆ 光纖系列的主要技術參數 :
| 項目 | 產品參數表 | F-20W | F-30W | F-50W |
|
整機特性 | 整機材質 | 噴砂氧化全鋁結構 | ||
| 激光器 | 光纖激光發Th器 使用壽命10萬小時以上 | |||
| 激光波長 | 1064nm | |||
| 實際輸出功率 | ≥21W | ≥32W | ≥52W | |
| 標刻速度 | ≤12000mm/s | |||
| 主控 | 10.2寸觸摸控制器 | |||
| 冷卻系統 | 常溫風冷 | |||
|
噴碼參數 | 聚焦鏡頭 | 焦距165mm | ||
| 最小線寬 | 0.0012mm | |||
| 重復定位精度 | 0.003mm | |||
| 打標范圍 | 110mm×110mm（可選） | |||
| 定位方式 | 紅光對焦 | |||
| 打刻字符行數 | 在打標范圍內任意行 | |||
| Th產線速度 | 0~130m/min (具體視材質而定) | |||
|
軟件介紹 | 多國語言 | 英語、法語、西班牙語、德語、中文、俄語、拉伯等 | ||
| 管理權限 | 多用戶管理權限 | |||
| 操作系統 | Linux系統 | |||
| 噴碼模式 | 靜態、模擬、編碼器三種噴碼模式 | |||
| 預留信號 | 開始打印、打印狀態、打印完畢、故障報警 | |||
| 數據保護 | 具有掉電數據保護功能 | |||
| 漏打監測 | 因材料反光導致誤觸發，提供過速報警功能 | |||
| 去交叉點 | 自動去除交叉點，避免交叉重點 | |||
| 發碼軟件 | 可實現單雙機發碼 | |||
|
支持類型 | 字體 | 中英文，數字，繁體等標準字庫 | ||
| 文件格式 | BMP/DXF/HPGL/JPEG/PLT | |||
| 條碼 | CODE39、CODE128、CODE126、QR、真知碼（選配） | |||
|
整備參數 | 電源 | 220V/50HZ | ||
| 耗電量 | 400W | |||
| 機器凈重 | 激光機頭部分：4.5kg 總控制箱部分：12.5kg 飛行支架部分：30kg | |||
| 外形尺寸 | 機頭：495mmX105mmX110mm 總控制箱：416mmX170mmX267mm | |||
| 環境 | 要求 | 外部溫度0℃－45℃; 濕度≤95?； 非冷凝； 無振動 | ||
◆ 執行的質量標準
| 序號 | 名稱 |
| GB 7247-87 | 激光產品的輻射安全，設備分類的需要和用戶指南 |
| GB10320-88 | 激光設備和設施的電氣安全 |
| I SO9000-3 | 國際軟件標準 |
| GB/T12123-89 | 銷售包裝程序 |
| IEC 536 | 電工電子設備防觸電保護的分類 |
◆ 主要配置清單:
| 序號 | 子系統名稱 | 品牌 | 型號 | 數量 | 產地 |
| 1. | 激光器 | 武漢銳科 | F20/30/50 | 1臺 | 中國-武漢 |
| 2. | 振鏡 | 深圳智博泰克 | ZB2D10C1064 | 1個 | 中國-深圳 |
| 3. | 場鏡 | 深圳晶格子 | JGZL1-1064-160-110 | 1個 | 中國-深圳 |
| 4. | 電源 | 臺灣明緯 | S350-24W | 1臺 | 中國-臺灣 |
| 5. | 軟件控制系統 | 沈陽百創 | 10.2寸外置控制屏 | 1臺 | 中國-沈陽 |
| 6. | 光電開關 | 浙江鑫社電氣 | FZ2-22N | 1個 | 中國-浙江 |
| 7. | 同步器 | 長春一方 | 38S6-2500 | 1個 | 中國-長春 |
| 8. | 雙紅光對焦 | 深圳智博泰克 | ZB2D10C1064 | 1套 | 中國-深圳 |
| 9. | 濾波器 | 臺灣YUNSANDA | CW2B-10A | 1臺 | 中國-臺灣 |
| 10. | 二維支架 | 公司自制 | SY02415-1500 | 1套 | 中國 |
◆ 隨機配件及相關資料:
| 序號 | 名稱 | 數量 | 備注 |
| 1 | 激光機設備 | 一臺 | 隨機配件 |
| 2 | 控制系統 | 一臺 | 隨機配件 |
| 3 | 光電檢查開關 | 一個 | 隨機配件 |
| 4 | 同步器 | 一個 | 隨機配件 |
| 5 | 飛行支架 | 一臺 | 隨機配件 |
| 6 | 調試工具箱 | 一個 | 隨機配件 |
| 7 | 機械及電路圖 | 各一份 | 隨機配件 |
| 8 | 說明書、保修單、合格證 | 各一份 | 隨機配件 |
