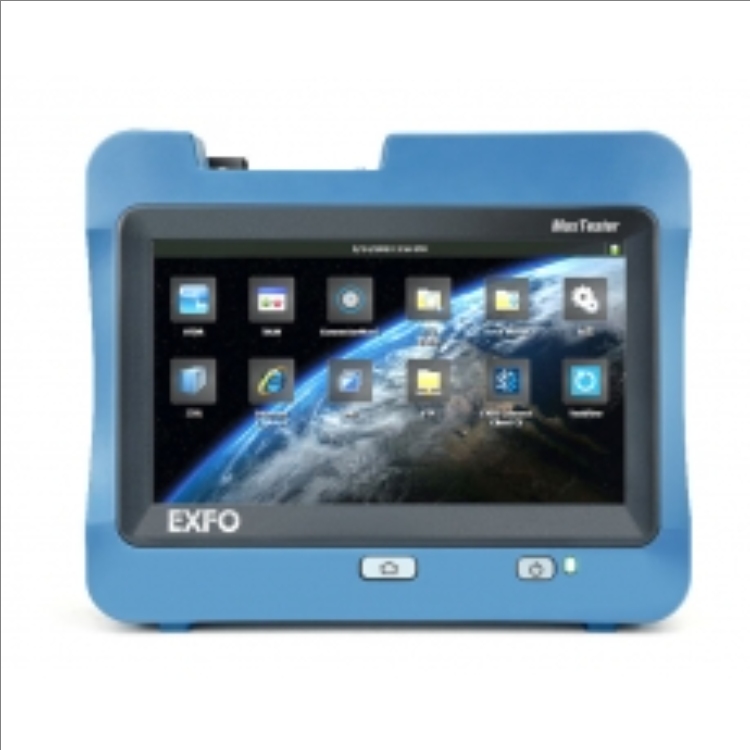

MAX-720D加拿大EXFO 光時域反射儀

MaxTester 700D系列基于輕巧便攜、結實耐用的OTDR MaxTester平臺，MAX-720D是一款入門級OTDR，借鑒平板電腦設計，性能可靠。它采用7英寸室外增強型觸摸屏，可提供便捷的用戶體驗。它還配備類似Windows的直觀GUI，用戶使用方便快捷。此外，它還采用OTDR 環境，提供基于圖標的功能、迅速啟動、自動的宏彎查找器以及增強的自動與實時模式，適用于城域網，并經過優化，可通過分光器進行測試，實現端到端FTTH鑒定和排查光纖故障。 采用長達12小時的電池續航時間的鋰電池，可確保您安心使用，提供即插即用型硬件選件， 如可視故障定位儀（VFL）、功率計 和USB工具，使技術人員的工作變得輕松。 MaxTester 700D系列采用基于OTDR的智能應用iOLM （光眼）。這款iolm軟件只需點擊一下，便可將復雜的曲線分析工作化繁為簡。 MaxTester 720D PON/城域網OTDR經過優化，可通過分光器（可測1x128）進行測試，確保實現端到端FTTH測量。此外，它具備多種可選的動態范圍，多種可選測試波長。1650 nm帶在線測試功能可在不影響其它客戶信號的情況下，對在線網進行的測試。 MAX-720D可以通過安全管理選項，管理員可以在MaxTester上定義和加載防篡改安全配置文件，在主屏幕上顯示屬性消息，并使用用戶密碼 （或可更新）對其進行保護。 MaxTester 720D 光時域反射儀OTDR 技術參數： 技術規格 顯示器 7英寸（178毫米）室外增強型觸摸屏， 800 x 480 TFT 接口 兩個USB 2.0端口 RJ45 LAN 10/100 Mbit/s 存儲 2 GB內存（20000條OTDR曲線，典型值） 電池 可充電鋰聚合物電池 可根據Telcordia（Bellcore）TR-NWT-001138連續運行12小時 電源 電源交流/直流適配器，輸入100-240 VAC ，50-60 Hz 波長（ nm） 1310 ± 20/1550 ± 20/1625 ± 10（可選）/1650 ± 15（可選）不可同時都選 在線波長（ nm） 1650 隔離度： 1265 nm至1617 nm時50 dB 動態范圍（dB） 36/35/36/36 事件盲區（ m） 0.5 衰減盲區（ m） 2.2 PON盲區（ m） 30 距離范圍 0.1至400 脈沖寬度（ ns） 3至20000 線性度（dB/dB） ±0.03 損耗閾值（dB） 0.01 損耗分辨率（dB） 0.001 采樣分辨率（ m） 0.04至10 采樣點數量 可達256000個 距離不確定度（ m） ±（0.75 + 0.0025% x 距離 + 采樣分辨率） 測量時間 用戶自定義 反射精準度（dB） ±2 典型實時刷新率（Hz） 4 MAX-720D光時域反射儀在線功率計（選件）技術參數 功率范圍（dBm） –60至23 功率不確定度（dB） ±0.5 校準波長（ nm） 1310、1490、1550、1625、1650 可選擇的波長（ nm） 1310、1490、1550、1577、1625、1650 音頻信號檢測 270 Hz/330 Hz/1 kHz/2 kHz MAX-720D光時域反射儀在線PON功率計，帶OPM2選件（選件） 功率范圍（dBm） PON功率計（ nm） 功率不確定度（dB） 校準波長（ nm） 可選擇的波長（ nm） –60至23 兩個通道： 1490/1550和1490/1577 ±0.5 1310、1490、1550、1625、1650 1310、1490、1550、1577、1625、1650、1490/1550、1490/1577 MAX-720D光時域反射儀光源（選件） 輸出功率（dBm）b -1 調制方式 CW、330 Hz、1 kHz、2 kHz MAX-720D光時域反射儀一般規格 尺寸（H x W x D） 166 mm x 200 mm x 68 mm（6 9/16 in x 7 7/8 in x 2 3/4 in） 重量（帶電池） 1.5 kg（3.3 lb） 工作溫度 –10 °C至50 °C（14 °F至122 °F） 存儲溫度 –40 °C至70 °C（–40 °F至158 °F）a 相對濕度 0%至95% （非冷凝） 內置功率計規格（GeX）（可選） 功率計規格（GeX）（可選） c 校準波長（ nm） 850、1300、1310、1490、1550、1625、1650 功率范圍（dBm）d 27至–50 不確定度（%）e ±5% ± 10 nW 顯示分辨率（dB） 0.01 = 可允許至–40 dBm 0.1 = –40 dBm至–50 dBm 自動偏移置零范圍 d、f 可允許功率–30 dBm 音頻信號檢測（Hz） 270/330/1000/2000 可視故障定位儀（VFL） （可選） 波長 650nm 輸出頻率 CW/調制1 Hz 輸出功率計62.5/125 μm >–1.5 dBm（0.7 mW） 激光防護 2級
