服務(wù)熱線
021-59960618
15000685020
產(chǎn)品分類
聯(lián)系我們
服務(wù)熱線
021-59960618
15000685020
電話: 021-59960618
手機: 15000685020 戴經(jīng)理
郵箱:
yjalloy@163.com
地 址: 上海市 上海市 嘉定區(qū) 工業(yè)區(qū)勝辛北路1888弄1幢

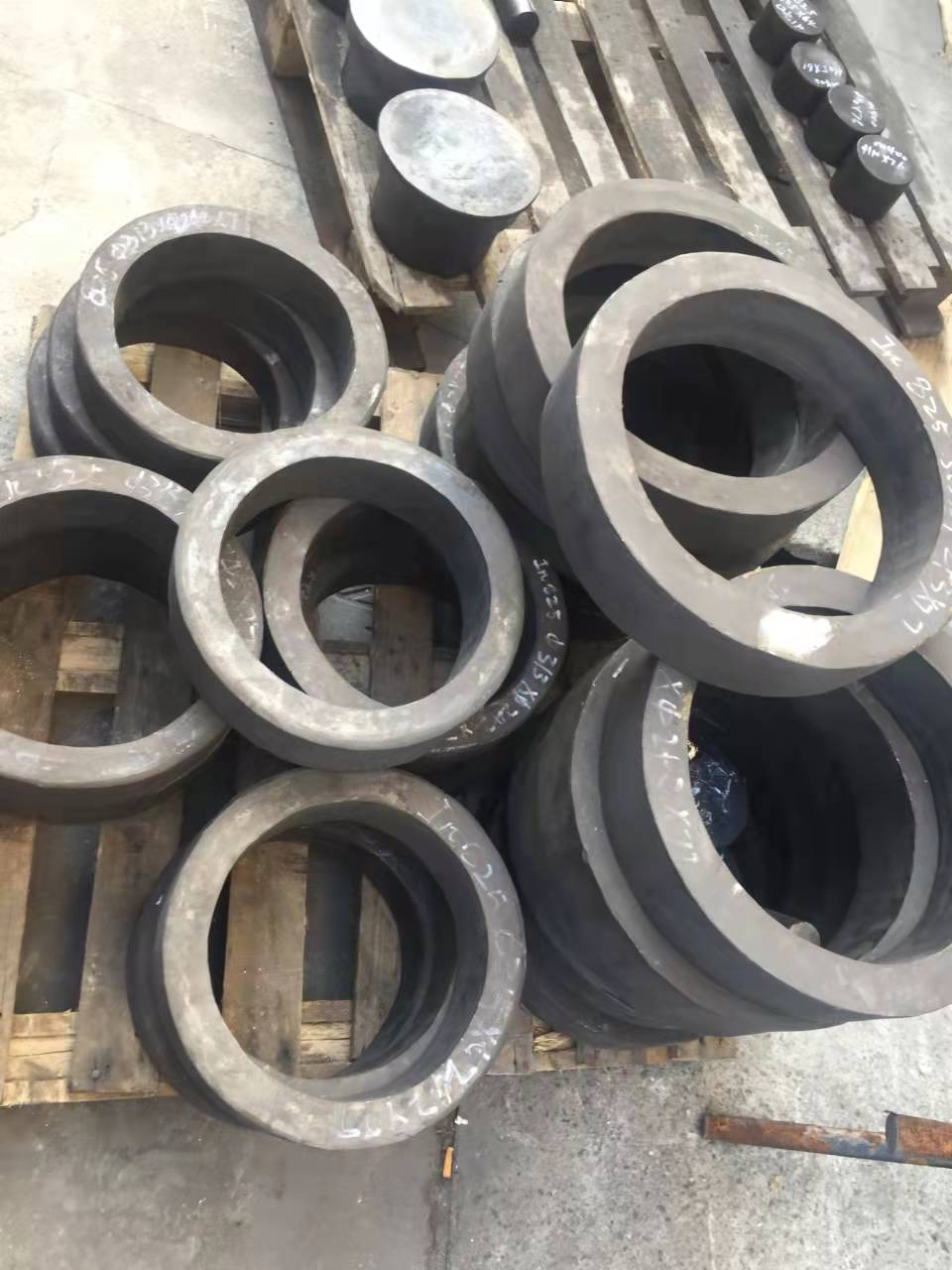

產(chǎn)品名稱：上海合金Inconel625鍛造環(huán)件_價格_生產(chǎn)廠家
- 價格： ￥ 電議
- 聯(lián)系廠家：15000685020
- 傳真：
- 郵箱：yjalloy@163.com
- 地址：工業(yè)區(qū)勝辛北路1888弄1幢
產(chǎn)品詳情
上海合金Inconel625鍛造環(huán)件_價格_生產(chǎn)廠家
合金概述
Inconel625是以鉬、鈮為主要強化元素的固溶強化型鎳基變形高溫合金，該合金為面心立方晶格結(jié)構(gòu)。當在約650℃保溫足夠長時間后，將析出碳顆粒和不穩(wěn)定的四元相并將轉(zhuǎn)化為穩(wěn)定的Ni3(Nb,Ti)斜方晶格相。固溶強化后鎳鉻矩陣中的鉬、鈮成分將提高材料的機械性能。Inconel625具有優(yōu)良的耐腐蝕和搞氧化性能，從低溫到980℃均具有良好的拉伸性能和疲勞性能，并且耐鹽霧氣氛下的應(yīng)力腐蝕。因此，可廣泛用于制造航空發(fā)動機零部件、宇航結(jié)構(gòu)部件和化工設(shè)備。合金的加工和焊接性能良好，可供應(yīng)各種板材、棒材、管材、絲材、帶材和鍛件。
標準對照
| 中國 | GB/T 14992-2005 | GH625(GH3625) |
| GB/T 15007-2008 | NS336 | |
| 曾用名 | 0Cr20Ni65Mo10Nb4 | |
| 美國 | ASTM | Inconel625 |
| UNS NO6625 | ||
| 德國 | DIN | 2.4856 |
| 法國 | AFNOR | NC22DNb |
成分規(guī)范
| C | Cr | Ni | Co | Mo | Al | Ti | Nb | Fe | Mn | Si | P | S | Cu |
| 不大于 | 不大于 | ||||||||||||
| ≤0.10 | 20.0～23.0 | 余 | ≤1.00 | 8.0～10.0 | 0.40 | 0.40 | 3.15～4.15 | 5.00 | 0.50 | 0.50 | 0.015 | 0.015 | 0.07 |
熱處理制度
1． 棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶處理。板材：950～1030℃，空冷；或1090～1200℃，空冷。管材：推薦退火溫度：960～1030℃，空冷或水冷。
2. 消 除應(yīng)力：900℃；退火：930～1040℃，1h；固溶處理：1090～1200℃，空冷或水冷。當合金在不高于650℃工作時，可根據(jù)要求采用熱軋、冷軋或退火狀態(tài)的材料。當工作溫度在650℃以上時，對要求具有較好的疲勞性能和抗拉強度的零部件可采用退火工藝，對要求具有較好蠕變和持 久性能的零件可采用固溶處理。
應(yīng)用領(lǐng)域
該合金用于制造發(fā)動機機匣、導(dǎo)向葉片、安裝邊和筒體、燃油總管等零部件，已通過實際應(yīng)用考核，最 高使用溫度為950℃；合金在550～700℃長期使用后有一定的時效硬化現(xiàn)象，導(dǎo)致合金塑性有一些下降。
物理性能
| 品種 | 拉伸性能 | 持 久 性 能 | 硬度 | ||||||
| θ/℃ | σb/MPa | σP0.2/MPa | δ5/% | θ/℃ | σ/MPa | t/h | δ5/% | ||
| 不小于 | 不小于 | ||||||||
| 棒材① | 20 | 830 | 410 | 30 | 815 | 114 | 23 | 15 | HB≤290 |
| 板材② | 20 | 830 | 410 | 30 | 815 | 114 | 23 | 15 | HV≤305 |
| 棒材 | 20 | 830 | 410 | 30 | Q/3B 4078-1992 | - | |||
| 板材 | 20 | 825 | 415 | 30 | Q/3B 4077-1992 | - | |||
| 管材 | 20 | 825 | 415 | 35 | Q/3B 4080-1992 | HRC≤25 | |||
微信詢價
