PDER系列定制款繞線加熱器

產品特點

1.  采用進口德國英飛凌300A高速IGBT 模塊，進口吸收電容。

2.  采用瑞士POWER 驅動模塊，全功能驅動和保護IGBT模塊。

3. 獨特的半橋結構確保任何頻率相位下實時模塊保護狀態，模塊不炸機。

4. 頻率實時高速自動跟蹤 ，頻率自動匹配實時控制運行。

5. 采用進口ARM 微處理器，液晶顯示，支持人機界面，支持485遠程

6. 優化的風道結構確保整機冷卻性能。

7. 輸入輸出帶隔離變壓器，加熱電纜對地沒有電壓，避免漏電安全事故。

一.特別注意事項：

1、為防止觸電，應經常檢查接地線是否可靠，電源上因該配置漏電保護開關。

2. 加熱電纜必須連接可靠，輸出是和電網隔離的加熱電纜對地是沒有電壓的，加熱電纜之間諧振電壓比較高（100-500V） 之間

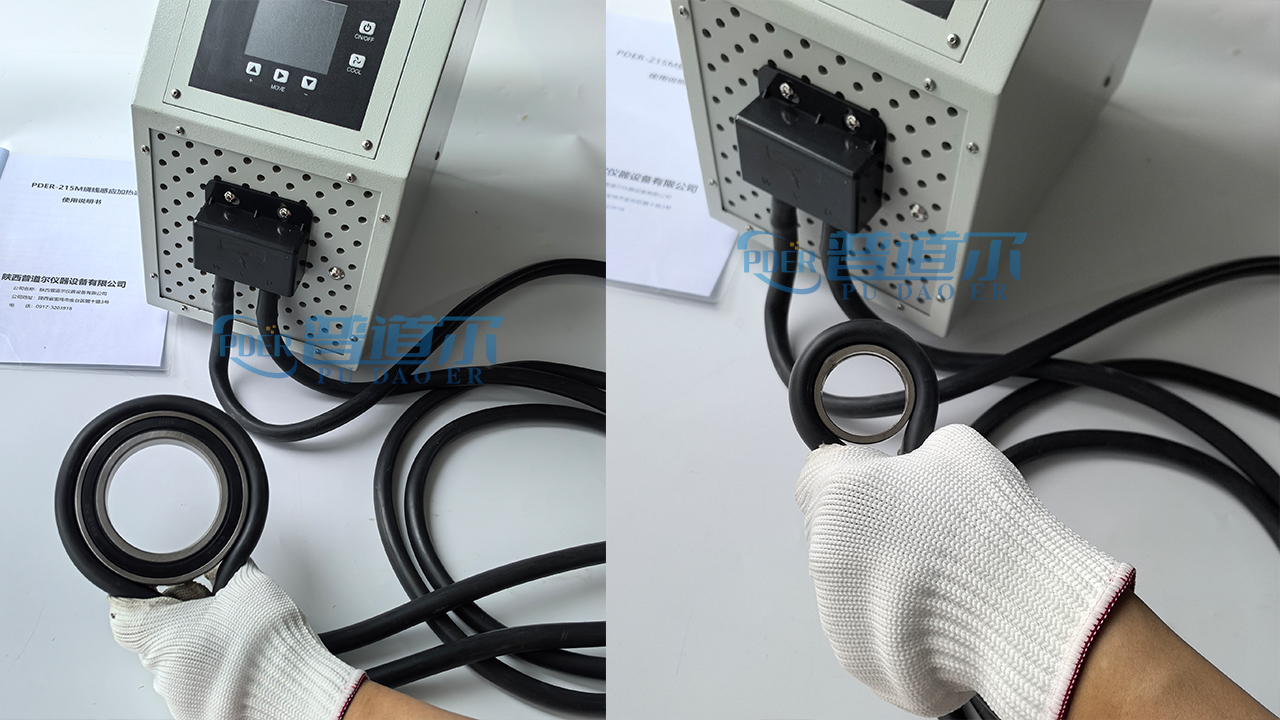

3.  加熱電纜纏繞工件加熱，不是圈數越多越好，看加熱時工作電流，調整圈數。加熱電纜長度為5-8米之間不能隨意增加加熱電纜長度。線纜為那高溫線纜，使用時發熱為正?，F(xiàn)象。

4、 出現異常請立即切斷電源，檢查哪里異?；謴?fù)后，再上電測試。

5 .  設備工作時加熱電纜 附近周圍金屬都會發熱，加熱線纜多余長度不要放機箱上，或則金屬物上,否則金屬會發熱甚至起火，

6 . 設備不能長期工作，否則會燒壞線圈和電源。一般連續使用10分鐘以內

7 .  需要加熱的金屬溫度超過280度 需要在加熱金屬和線纜直接加隔熱層，可以使用或則其他耐高溫材料隔絕否則電纜表皮會燙壞。

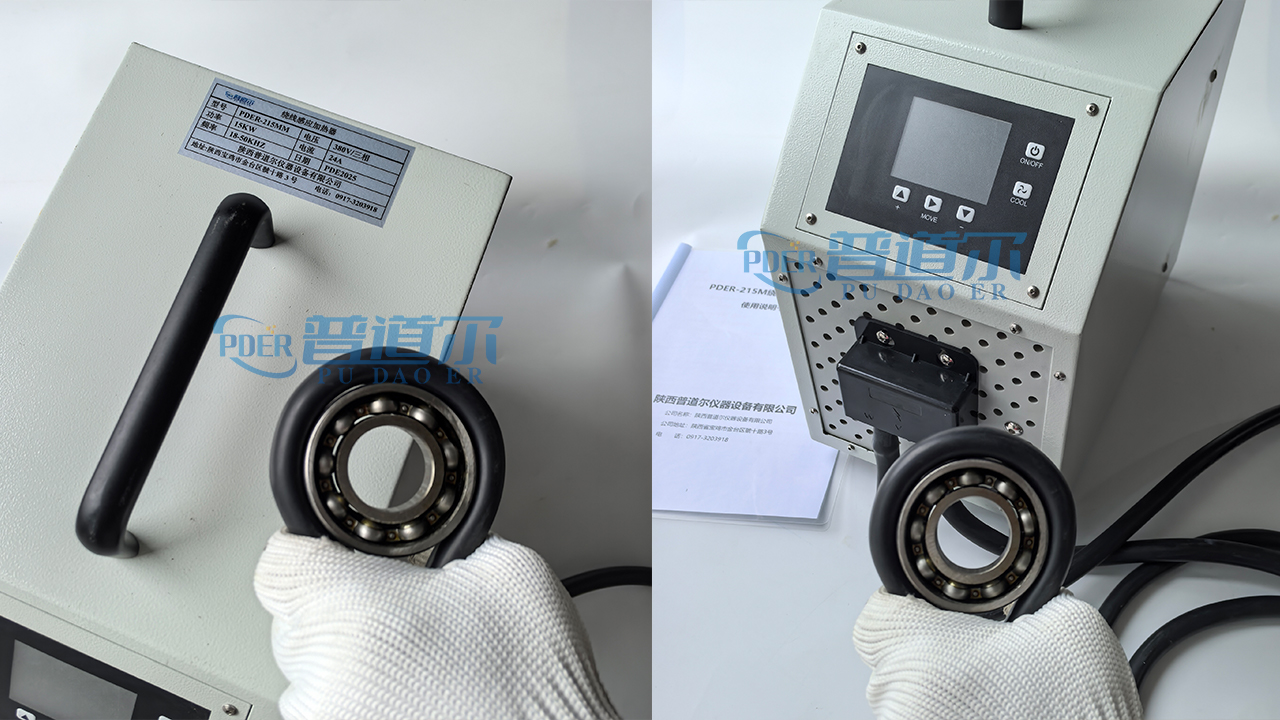

 8； 本設備應用于熱裝，熱拆感應加熱，線圈和諧振電容專為熱裝感應加熱匹配，用戶可根據工件加熱工藝要求來具體選用。

9  線圈加熱很??；零件比如加熱電纜加熱很小的一個工件相當于空燒 簡易空燒功率設定百分之80，否則容模塊保護。故障不加熱，關機一分鐘重新啟動就可以。

二、產品技術參數

輸入電源：三相380V

輸入電流：90A

輸入功率：60KVA

輸入側功率因數：>0.95

感應器輸出平均電流：400A

逆變器輸出平均電壓：250V

額定輸出功率：60KVA

輸出頻率范圍：13-25KHz

冷卻：風冷

測溫方式：K型熱電偶

溫控范圍：30-300度

外形尺寸：長度400MM 寬度430MM 高度500MM  重量約50KG

三、電路組成

   如圖1，三相380V交流電壓輸入經三相二極管全橋整流電容濾波變換成直流電壓，經全橋逆變電路，變換成脈寬可調的高頻交流方波電壓，經高頻變壓器負載匹配，諧振電容、感應線圈，組成RLC串聯諧振槽路。控制電路根據逆變諧振電流的頻率和幅值，自動跟蹤逆變電壓和電流相位，通過驅動電路，實現對逆變電路的頻率和輸出功率控制。

四、面板功能

一、主控制面板

感應加熱使用說明

一、參數修改

（1）確認參數下方無“-”；若參數下方有“_”，按“?”鍵直到“_”消失。

（2）參數選中，按“▲”鍵前進（下移）或者按“▼”鍵后退（上移），選中需要修改的參數，選中后參數顯示紅色。

（3）參數修改，按“?”鍵，被選中參數的下方出現“_”，每按一次“?”參數下方“_”向右移動一位；按“▲”鍵增大或者按“▼”鍵減小 “_”上方的數字。

（4）參數確認：按“?”鍵直到參數下方無“_”，參數修改完成。

二、參數說明

1、 工作段號NO.

出廠默認無法修改，即不能分段工作。

2、 設定功率Pg

功率輸出百分比，范圍0.0~100.0%，精度0.1%。

3、 設定溫度Tg

加熱溫度設定值，范圍0~300℃，精度1℃。

Tg等于0，不進行溫度控制。

Tg大于0，進行溫度控制，即在加熱時間內，溫度高于Tg不加熱，溫度比Tg低2℃及以上加熱。

五、機箱后部

1、 散熱器，

2、 交流電輸入接口，

3、 溫控接口

六、機箱前側

注：機箱前側兩個輸出接線柱連接加熱電纜，連接必須穩定牢固嚴禁短路松動。
七、操作方法

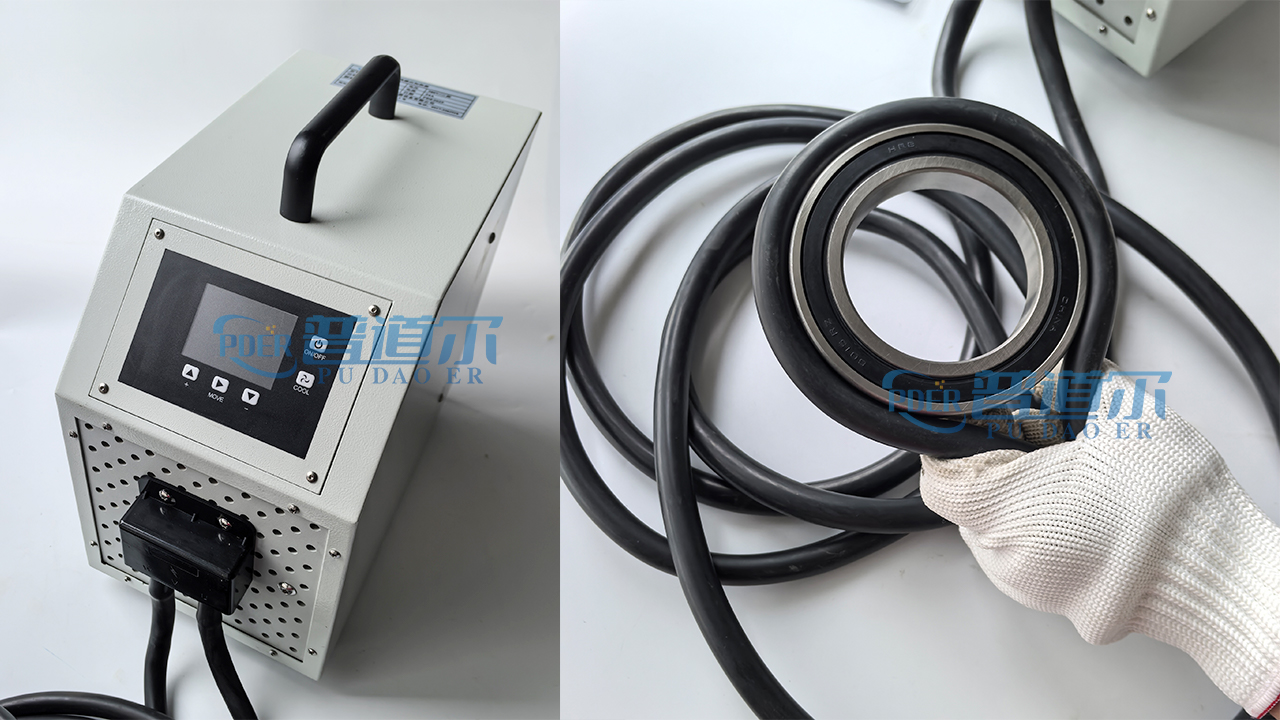

1 . 接上三相三線380V電源（電源線建議16平方以上），機器可靠接地，連接加熱電纜纏繞好需要加熱零件，需要測溫時候連上熱電偶，接通主電源，機器顯示屏全部亮起，設置需要加熱的溫度時間。

2.啟動加熱觀察加熱電流和溫度上升的速度，如有異常關機檢查后再開機。
