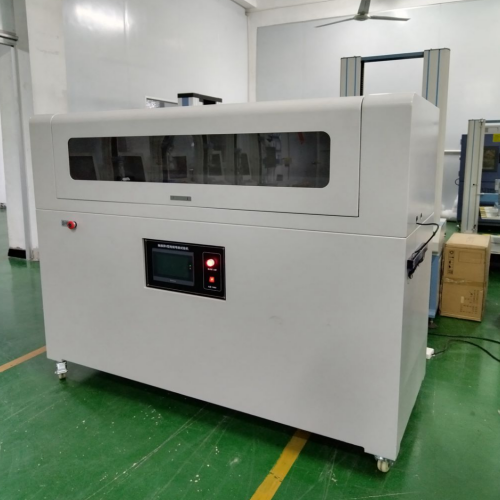

旭聯 電纜線拖鏈彎曲試驗機 拖鏈電纜壽命試驗機 多工位拖鏈彎曲試驗

一、設備簡介 電纜線拖鏈彎曲試驗機（又稱柔性電纜拖鏈彎曲試驗機、拖鏈電纜U型彎曲疲勞試驗機），是模擬電纜在拖鏈系統中往復U型彎曲工況的檢測設備，用于評估高柔性電纜、拖鏈電纜、機器人電纜在長期動態彎折下的疲勞壽命、絕緣完整性、導體抗斷裂性能。 核心用途 檢測電纜經反復高速?gòu)澱酆笫欠癯霈F(xiàn)短路、斷路、護套龜裂/破損、導體疲勞斷裂 適配：工業拖鏈電纜、機器人電纜、伺服電纜、高柔性移動電纜、拖鏈系統配套線纜 應用場景：線纜生產質檢、研發驗證、第三方檢測、質量認證（TUV/UL/VDE） 結構與原理 主體：水平雙翼式/單軌式機架、伺服驅動系統、拖鏈夾具、行程導軌、電氣測控單元 工作：電纜隨拖鏈做設定行程的往復運動，實現連續 U 型彎曲；實時監測通斷、絕緣、電阻變化，試樣異常自動停機并記錄次數 二、試驗標準 TUV 2 PfG 2577/07.19：機器人系統用電纜要求 UL RP 5770：反復彎曲應用電纜評估規范 VDE 0295 / VDE 0281 / VDE-PB-002 2:2018：柔性工業電纜分類與試驗 IEC 60228/IEC 60227-2/IEC 60245-2：電纜導體與絕緣試驗方法 ISO 12098：道路車輛電纜/軟管拖鏈試驗方法 ISO 61918：工業通信電纜彎曲壽命要求 GB/T 3956-2008：電纜導體（等同IEC 60228） GB/T 2951.21：電纜機械性能（彎曲試驗） CRIA 0003.2-2016：工業機器人電纜 第2部分：試驗方法 GB/T 2611-2007：試驗機通用技術要求 三、技術參數 1. 基本規格 供電：AC220V±10% 50Hz 工位：1~4工位（雙翼式常見2×2） 計數范圍：0~9999999次（可預設停機） 控制：PLC+觸摸屏/工控機，中英文界面 2. 運動參數 運行行程：0~3000mm（可調，常見0~600/0~1000mm） 線速度：0~3.0m/s（可調，常見0~2.0m/s） 彎曲頻率：10~80次/分鐘（高速型可達100次/分） 彎曲半徑：15~125mm（適配拖鏈高度30~250mm，通常為電纜直徑 5~15倍）
