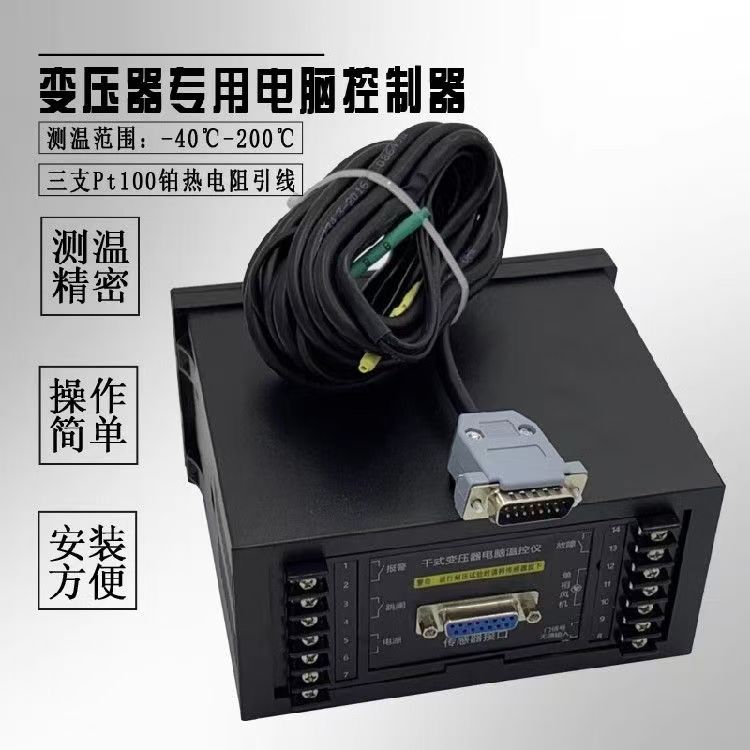

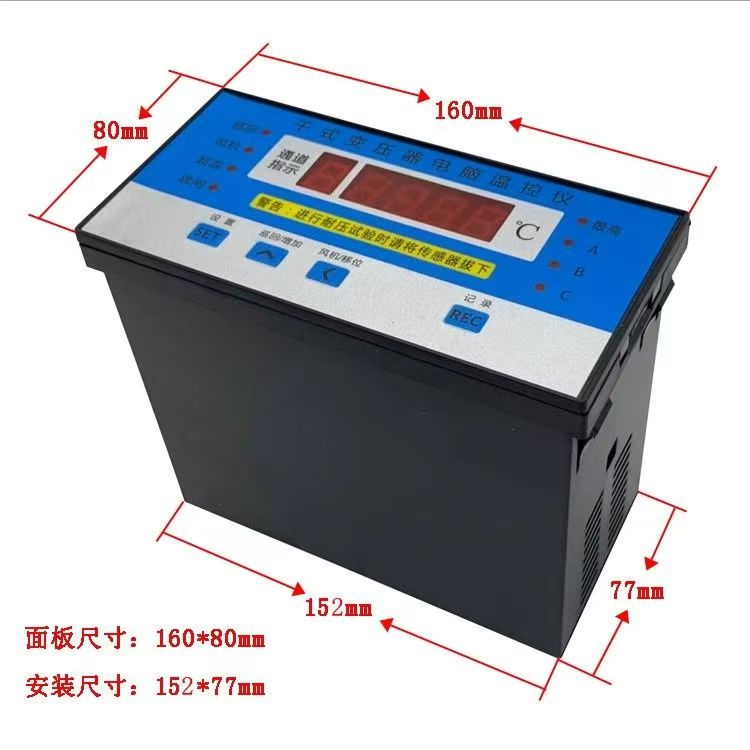

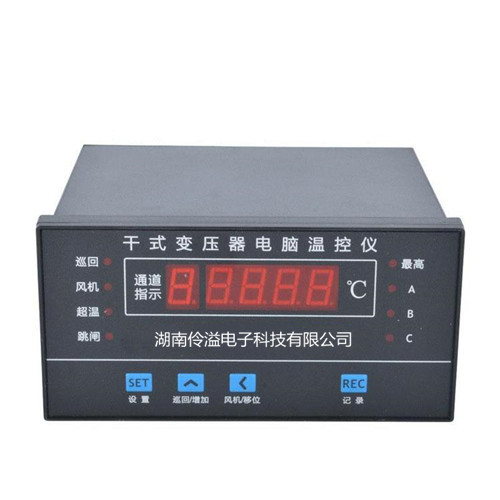

長沙伶溢電子BWD-3K130B干式變壓器溫控器說明書 一、產品概述 BWD-3K130系列溫控器是長沙伶溢電子為風冷干式電力變壓器設計的智能溫度控制設備。該產品通過預埋的三相Pt100鉑熱電阻實時監測變壓器繞組溫度，自動控制風機啟停、超溫報警及跳閘保護，確保變壓器安全運行。采用德國RISC單片計算機技術，具備抗干擾能力強、操作簡便的特點，并集成“黑匣子”功能記錄斷電前溫度及工作狀態。 二、安全警告 ? 危險電壓：設備內部存在220VAC電源，非專業人員嚴禁操作，避免觸電或設備損壞風險。 ? 操作前準備：確認電氣連接牢固，禁止接觸帶電部件，端子2、3、12、14嚴禁短路。 ? 環境要求：工作環境溫度-10℃～+55℃，濕度5%～95%，大氣壓60～160kPa。 三、技術參數 ? 測量范圍：-30.0℃～200.0℃。 ? 精度：±1℃（測量與控制精度一致）。 ? 分辨率：0.1℃。 ? 功耗：<8VA（典型值5VA）。 ? 尺寸與重量：154×77mm（面板尺寸），重量<1kg。 ? 傳感器：Pt100鉑熱電阻。 ? 通訊接口：部分型號（如BWD3K130C/D）支持RS232/RS485或4-20mA電流輸出，需參考說明書。 四、功能與操作指南 1. 按鍵功能 ? 設置鍵： o 正常狀態：進入?yún)?shù)設置模式。 o 設置模式：保存參數并切換至下一項。 o “黑匣子”檢查：退出記錄狀態。 ? 移位/風機鍵： o 正常狀態：手動啟停風機。 o 設置模式：調整閃爍位數值。 ? 增加/巡回鍵： o 正常狀態：切換/巡回溫度顯示。 o 設置模式：遞增閃爍位數值。 ? 記錄鍵： o 正常狀態：進入“黑匣子”記錄檢查。 o 連續按壓：依次顯示歷史數據并返回正常狀態。 2. 溫度閾值設置 ? 風機控制： o 啟動溫度（T2）：100℃（可調范圍60-110℃）。 o 關閉溫度（T1）：80℃（可調范圍50-100℃）。 o 回差：T2-T1≥4℃，避免頻繁啟停。 ? 保護閾值： o 超溫報警（T3）：130℃（可調范圍75-165℃）。 o 高溫跳閘（T4）：150℃（可調范圍90-170℃），需滿足T4>T3>T2>T1+4。 3. 顯示與報警 ? 巡回顯示：自動切換A、B、C三相溫度。 ? 報警指示： o 超溫：蜂鳴器報警，“故障”端子輸出信號。 o 傳感器故障：顯示“HL”并報警。 ? 模擬輸入：功能檢測時模擬溫度輸入，超跳閘閾值僅亮指示燈不動作。 4. 自動恢復機制 ? 操作后20秒無動作，自動返回正常狀態。 五、安裝與維護 ? 開孔尺寸：152×76mm（寬×高），適配標準面板。 ? 接線：通過DB9接口連接電流輸出（如BWD3K130D），確保極性正確。 ? 維護提示：定期檢查“黑匣子”記錄，驗證傳感器連接可靠性。 六、注意事項 ? 型號差異： o BWD3K130A：基礎功能（溫度顯示、風機控制、報警）。 o BWD3K130C：增加RS232/RS485通訊。 o BWD3K130D：集成4-20mA電流輸出。 ? 保修與支持：聯系13187079566長沙伶溢電子獲取通訊說明書或技術協助。
