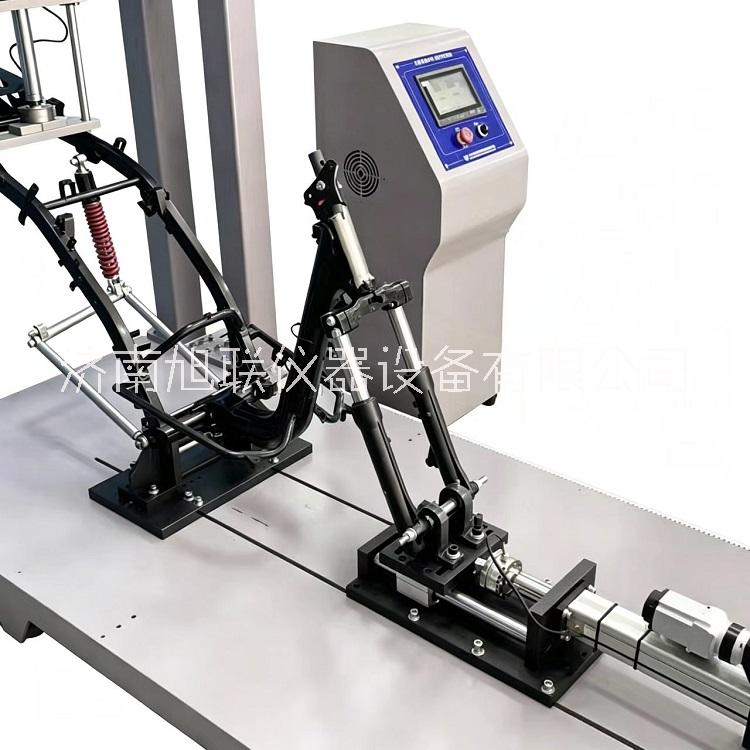

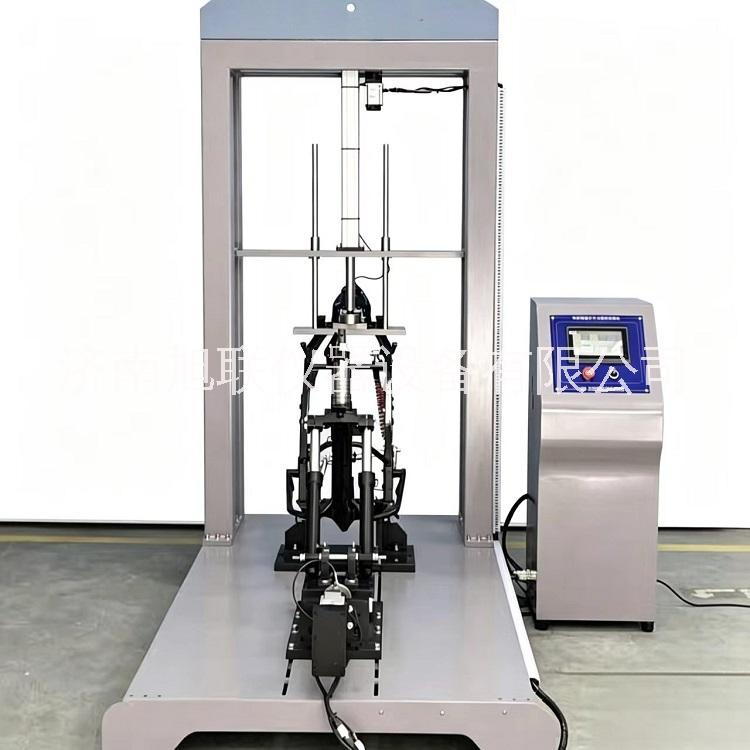

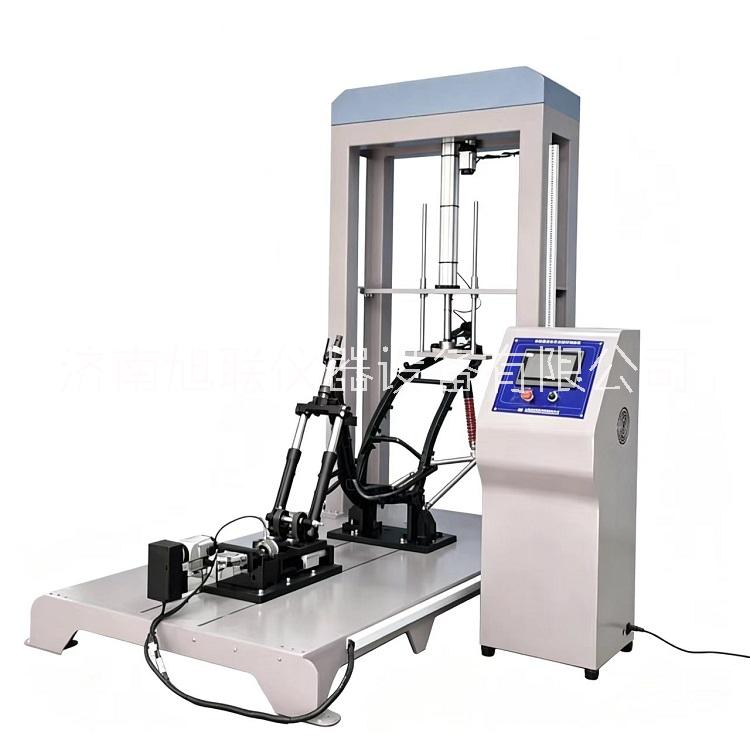

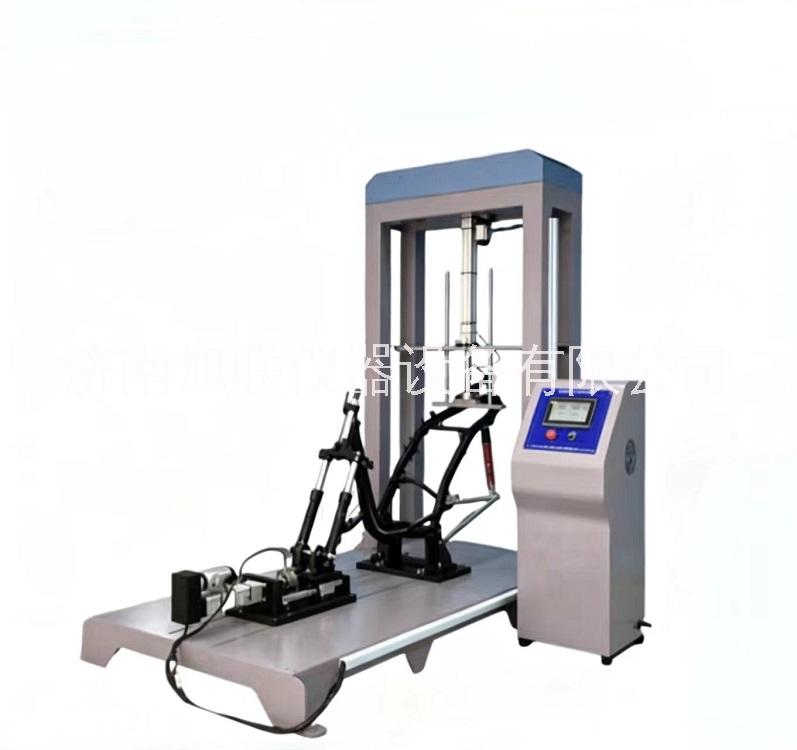

踏板摩托車車架疲勞試驗臺 垂直水平耐久壽命檢測設備

一、設備簡介 踏板摩托車車架疲勞耐久性試驗臺，是一款專為踏板摩托車（含輕便踏板摩托車）車架設計的標準化檢測設備，核心用于模擬車輛實際行駛過程中的顛簸、轉彎、加速等工況，通過施加垂直、水平交變載荷（可選扭轉載荷），考核車架焊點、管材、發動機支架等關鍵部位的抗疲勞性能，檢測車架是否出現裂紋、開焊、變形、松動等失效現象。設備可滿足車架研發定型、量產抽檢、第三方合規檢測等多場景需求，為車架設計合理性、工藝可靠性提供精準數據支撐，保障產品行駛安全。 二、設備特點 精準可控：采用力閉環控制模式，載荷控制精度≤±1%FS，頻率控制精度≤±0.1Hz，位移測量精度≤±0.01mm，加載波形可編輯（正弦波、方波等），精準模擬實際行駛工況； 兼容性強：工裝夾具可調節，適配1200–1600mm不同軸距的踏板車車架，實現快速裝夾與定位，適配多種型號車架檢測； 自動化程度高：PLC+觸摸屏+軟件協同控制，實現試驗參數設定、加載控制、數據采集、異常報警、自動停機、報表生成全流程自動化，無需人工干預； 安全可靠：具備過載、過壓、位移超限、設備異常等多重保護機制，配備急停按鈕、防護欄，保障試驗人員及設備安全； 靈活可擴展：基礎配置2通道（垂直+水平）伺服電缸加載，可升級為4通道電液伺服加載，可選配扭轉疲勞測試功能，滿足不同試驗需求； 易維護：結構設計簡潔，伺服電缸維護簡單、噪音小、能耗低，配備完善的維護保養指引，延長設備使用壽命。 三、試驗流程 1. 試驗前準備 檢查設備各部件（主機架、伺服電缸、夾具、傳感器）運行狀態，校準力傳感器、位移傳感器；根據車架型號調節工裝夾具，將車架牢固固定在試驗臺上，確保裝夾無松動、無偏移；通過觸摸屏或工業計算機設定試驗參數（加載力、頻率、試驗次數、加載波形等），確認參數無誤。 2. 試驗實施 按下啟動按鈕，伺服電缸按照設定參數施加交變載荷，傳感器實時采集力、位移、頻率等數據，數據實時顯示在操作界面；試驗過程中實時監控設備運行狀態，若出現異響、振動、報警等異常，立即按下急停按鈕，排查故障后再繼續試驗；達到設定試驗次數或車架出現失效現象時，設備自動停機。 3. 試驗后處理 關閉設備電源，拆卸車架并檢查關鍵部位是否存在裂紋、開焊、變形等問題，記錄檢查結果；通過試驗軟件分析采集的數據，生成試驗報告并導出保存；清潔設備表面、工裝夾具，對相關部件進行潤滑維護，整理試驗場地。 四、工作原理 本試驗臺以模擬踏板車實際行駛工況為核心，基于力閉環控制原理，通過以下步驟實現疲勞耐久性測試： 約束定位：將車架固定在工裝夾具上，模擬車架實際安裝約束狀態（發動機、減震、座墊安裝點約束），確保車架受力與實際行駛一致； 載荷施加：通過伺服電缸（或電液伺服系統），按照設定的載荷大小、頻率、波形，向車架施加垂直交變載荷（模擬路面顛簸）、水平交變載荷（模擬轉彎/加速側向力），可選配扭轉載荷（考核抗扭能力）； 數據反饋：高精度力傳感器、位移傳感器實時采集加載過程中的力、位移數據，通過數據采集卡轉換為數字信號，傳輸至控制系統； 閉環調節：控制系統將采集到的實時數據與設定參數進行對比，自動調節伺服電缸輸出，確保加載精度穩定； 試驗判定：持續施加交變載荷至設定次數，或監測到車架出現裂紋、開焊、變形等失效現象時，設備自動停機，記錄試驗數據與結果，完成車架疲勞耐久性考核。
