詳細信息（供應蘇州地區卡盤，精密回轉卡盤，氣動卡盤，臺灣臺中卡盤）

蘇州地區卡盤，精密回轉卡盤，氣動卡盤，快速松開夾緊0.5秒，臺灣卡盤，數控卡盤，第四軸卡盤

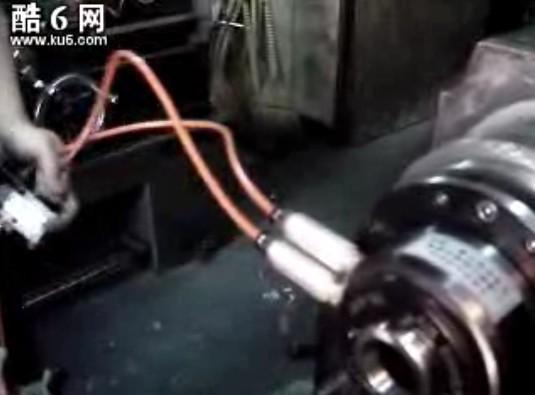

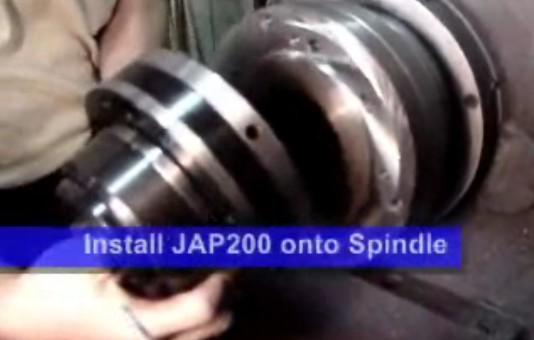

朝銓JAP200（氣動卡盤）回轉缸內藏氣壓筒夾夾頭提供用戶安裝筒夾夾頭系統時極大的方便性。用戶只需要準備法蘭連接盤與壓縮空氣源，即可以快速地完成筒夾夾頭系統的安裝工作，并即刻展開加工作業。
與傳統的筒夾夾頭系統相較，選用JAP200氣壓筒夾夾頭可以節省油壓回轉缸、油壓幫浦、油冷卻設備等安裝步驟與設備成本，因此能帶給用戶極大的成本效益。
JAP200氣動卡盤的本體精度達0.010mm，高轉速可達5000RPM，是一款高階高性能的氣壓筒夾夾頭。有中空通孔，可搭配自動送料系統工作以提升生產效率。目前JAP200氣動卡盤已廣泛應用于數控車床或加工機的工件夾持系統、傳統車床改裝自動化、研磨床或是安裝于數控加工中心的第四軸分度夾頭等各式應用。
1、精密筒夾夾頭內藏高速氣壓回轉缸
2、節省安裝油壓回轉缸、油箱、油壓幫浦等設備成本
3、夾頭本體精度0.010mm，工件夾持精度0.025mmbr />
4、產品型號完整，有5C型、16C型、B42型、B60型、B80型筒夾夾頭可以選用
5、高轉速5000RPM (JAP206-5C)
6、中空孔徑至80mm (JAP210-B80)
7、加大活塞面積，夾持力強大
8、軸承設計，高轉速夾頭不發熱
9、 氣動卡盤本體高度密封設計，防水防塵

氣壓筒夾夾頭尺寸及規格


JAP206-5C/JAP207-16C氣壓筒夾夾頭	JAP207-B42/JAP208-B60/JAP210-B80氣壓筒夾夾頭

型號	JAP206-5C	JAP207-16C	JAP207-B42	JAP208-B60	JAP210-B80
A	168 (6.61")	197 (7.76")	196 (7.72")	207 (8.15")	246 (9.67")
B	130 (5.12")	160 (6.30")	155 (6.10")	170 (6.69")	200 (7.87")
C	26 (1.02")	40 (1.57")	42 (1.65")	60 (2.36")	80 (3.15")
D	5 (0.20")	5 (0.20")	5 (0.20")	5 (0.20")	5 (0.20")
E	100 (3.94")	112 (4.41")	138 (5.43")	148 (5.83")	152 (5.98")
F	55 (2.17")	64 (2.52")	77 (3.03")	86 (3.39")	80 (3.15")
G	110 (4.33")	130 (5.12")	144 (5.67")	168 (6.61")	196 (7.72")
H	147 (5.79")	176 (6.93")	172 (6.77")	186 (7.32")	226 (8.90")
安裝螺絲孔	ø9.0x4(M8前鎖)	ø11.0x3(M10前鎖) M10xP1.5x3(M10后鎖)	ø11.0x3(M10前鎖) M10xP1.5x3(M10后鎖)	ø11.0x3(M10前鎖) M10xP1.5x3(M10后鎖)	ø11.0x6(M10前鎖)
工作彈性筒夾	5C筒夾	16C筒夾	B42筒* (173E)	B60筒夾 (185E)	B80筒夾 (193E)
轉速RPM	3600	2800	2500	2000	1800
工作氣壓	3-8kg/cm² (43-113psi)	3-8kg/cm² (43-113psi)	3-8kg/cm² (43-113psi)	3-8kg/cm² (43-113psi)	3-8kg/cm² (43-113psi)
夾頭中空孔徑	26mm (1.02")	40mm (1.57")	42mm (1.65")	60mm (2.36")	80mm (3.15")
夾持力	4825kgf@7kg/cm² (10615lbf@100psi)	5600kgf@7kg/cm² (12320lbf@100psi)	5960kgf@7kg/cm² (13112lbf@100psi)	7250kgf@7kg/cm² (15950lbf@100psi)	9060kgf@7kg/cm² (19932lbf@100psi)
夾頭凈重	10kgs (22lbs)	14kgs (31lbs)	17kgs (37lbs)	21kgs (46lbs)	32kgs (71lbs)
