- / 機器特性 /
-
動承 因軸承與主軸間靠油膜支持，幾乎沒有金屬與金屬的接觸，故主軸不會磨損，壽命延長。 軸承與主軸間藉油膜之存在而增加接觸面積，故能獲得之工件精度及真圓度。 靠油膜吸收研磨過程之震動，使工作保有表面精度。 砂輪主軸采用3 kg/cm2低壓油作徑向軸承支撐。
靜承 砂輪主軸采用20kg/cm2高壓油作徑向軸承支撐。 免除金屬與金屬之接觸摩擦，不需更換零件。主軸具有高剛性，高精度，壽命長，低振動，低溫升等諸多優點。砂輪頭心軸傳動組 皮帶張力由固定軸承受。 砂輪主軸皮帶附有緩沖墊。
動壓/靜壓 馬達起動瞬間產生沖擊力被緩沖墊吸收。 沖擊力不直接影響砂輪主軸。床臺一體成型 不變形 床臺采用米漢納鑄鐵一體鑄造成型。經燒燉處理，材質穩定。 箱型床臺結構，穩重，剛性佳。 床臺具快速冷卻排水特性，可避免熱變形而影響精度。 砂輪頭進給鞍座
Equipped with 0.0005mm Linear Scale for Feedback Cool 砂輪頭進給采雙V滑道。 上滑板滑道面附Turcite-B精度鏟花處理。 0.0005mm光學尺高分辨率閉回路回授控制。主軸頭 結構高剛產！ 高精度！ 主軸頭采用軸套設計，前后端使用8個P4級精密斜角滾珠軸承支撐。加工穩定性高，適合重切削。 Mitsubishi泛用伺服馬達驅動。 主軸具定心及同動功能。頂心與夾頭夾持互換快速。 主軸頭可作90°逆時鐘回轉，并可作30°順時鐘回轉，適合各種研磨模式。 油壓尾座 尾軸管移動采用油壓驅動，使工件裝卸更方便。 附腳踏開關控制工件夾緊與放松。 工件夾緊力可由旋鈕調整彈簧力。
尾軸管為硬化合金鋼材，耐磨耗性及高剛性。 - / 機器規格 /
-
功 能 項 目 CNC直進式 CNC斜進式 JHP-3506CNC JHP-4006CNC JHP-3510CNC JHP-4010CNC JHA-3505CNC JHA-4005CNC JHA-3508CNC JHA-4008CNC 加工能力 主軸旋徑 Ø350mm Ø400mm Ø350mm Ø400mm Ø350mm Ø400mm Ø350mm Ø400mm 研磨長度 620 mm 1020 mm 520 mm 820 mm 研磨直徑 Ø330mm Ø380mm Ø330mm Ø380mm Ø330mm Ø380mm Ø330mm Ø380mm 兩頂針荷重 150kg 150kg 兩頂心間距離 600 mm 1000 mm 600 mm 1000 mm 主軸中心高 175 mm 200 mm 175 mm 200 mm 175 mm 200 mm 175 mm 200 mm 砂輪 砂輪尺寸 Ø510x50 ~ 100xØ203.2 Ø600x50 ~ 100xØ203.2 回轉速度 1250 rpm 1250 rpm 周速 33 m/sec 33 m/sec 砂輪臺 進給角度 90° 60° 旋轉角度 ±0° ±0° ±0° ±0° 快速移動 6 m/min 6 m/min 行程 280 mm 280 mm 最小設定單位 0.001 mm 0.001 mm 研磨進給速率 0.001 ~ 6000 mm/min 0.001 ~ 6000 mm/min 油壓壓力 動壓 3kg / 靜壓 20kg 動壓 3kg / 靜壓 20kg 尾座 滑筒行程 30 mm 30 mm 滑筒直徑 D: 70 mm D: 70 mm 頂針規格 NO#4 (Opt. NO.#5) NO#4 (Opt. NO.#5) 油壓缸壓力 20 kg 20 kg 主軸臺 主軸轉速(可變) 10 ~ 500 rpm/min 10 ~ 500 rpm/min 頂針規格 NO#4 (Opt. NO.#5) NO#4 (Opt. NO.#5) 主軸型式 套筒式(Opt.)短軸式 套筒式(Opt.)短軸式 旋轉角度 120 (90CCW ; 30CW) 120 (90CCW ; 30CW) 工作臺 旋轉角度(順時針方向) +9 +7 +9 +7 旋轉角度(逆時針方向) -5 -4 -5 -4 快速移動速度 10 mm/min 10 mm/min 最小設定單位 0.001 mm 0.001 mm 行程 700 mm 1100 mm 600 mm 900 mm 研磨進給速率 0.001 ~ 6000 mm/min 0.001 ~ 6000 mm/min 馬 達 砂輪主軸(交流感應) 7.5HP 4P (Opt. 10HP 4P) 10HP 4P (Opt. 15HP 4P) 主軸臺 1.5KW 1.5KW 工作臺進給(Z軸) 1.8 KW 1.8 KW 砂輪臺進給(X軸) 1.8 KW 1.8 KW 油壓幫浦 1HP 4P 1HP 4P 砂輪頭幫浦 動壓 1HP 4P / 靜壓 2HP 4P 動壓 1HP 4P / 靜壓 2HP 4P 冷卻幫浦 1/2HP 2P 1/2HP 2P 磁性研屑分離裝置 1/25HP 2P 1/25HP 2P 油溫控制器 靜壓砂輪頭600W/動壓砂輪頭400W/滑軌250W 靜壓砂輪頭600W/動壓砂輪頭400W/滑軌250W 油箱 油壓箱(滑軌面,螺桿尾座,量測) 60L 60L 砂輪頭潤滑油箱 50L 50L 冷卻液箱 160L 160L 機器 凈重 全罩 7460kg 8080kg 7460kg 8080kg 半罩 6840kg 7800kg 6840kg 7800kg 毛重 全罩 7860kg 8480kg 7860kg 8480kg 半罩 7240kg 8200kg 7240kg 8200kg 機臺尺寸 (長x寬x高) 全罩 4110x2100x2000 4900x2100x2000 4110x2100x2000 4900x2100x2000 半罩 3300x2100x1850 4200x2100x1850 3300x2100x1850 4200x2100x1850 包裝尺寸
(長x寬x高)全罩 4290x2200x2200 5090x2200x2200 4290x2200x2200 5090x2200x2200 半罩 3480x2200x2100 4380x2200x2100 3480x2200x2100 4380x2200x2100 * 本規格數據僅為提供參考之用，變更時恕不另行通知。

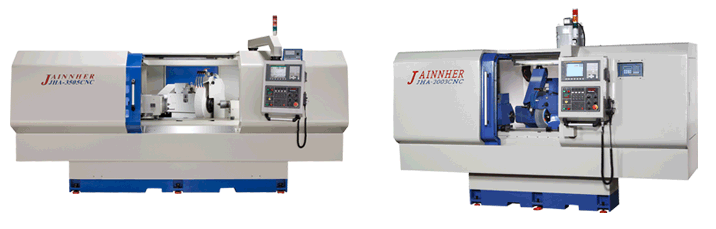

供應CNC直進/斜進式圓筒磨床
東莞市斜進式廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18102247251 郵箱： grinderkevin@126.com
傳真： 尚未完善 地址： 廣東 東莞市
我想要了解：
請輸入您要咨詢的問題：
您的聯系方式：
郵箱：
手機：
詳細信息（供應CNC直進/斜進式圓筒磨床）
CNC 直進/斜進式圓筒磨床 /
