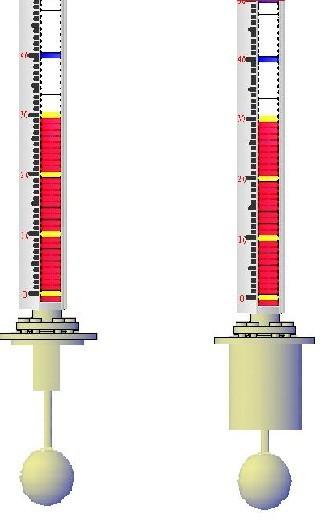

供應磁翻板式液位計

磁翻板式液位計概述

BN 42系列磁性浮子液位計的側管通過法蘭與容器側面相連接，形成連通結構，這樣，容器內的液體通過兩側管直接流進液位計主導管內，使容器內液體的高度與液位計主導管內的液位高度一致。液位升降時的浮力，使液位計主導管內的浮子也隨液位同時升降，浮子內的性磁鋼在磁耦合的作用下，驅動紅白色的磁翻柱成180°翻轉：當液位上升時，翻柱由白色翻轉為紅色，反之，當液位下降時，翻柱又從紅色翻轉為白色，指示器紅白分界處即為容器內液體介質的實際高度，從而清晰、直觀的顯示液位的高度。配合波恩公司的遠傳變送器、磁性開關，可方便地輸出4～20mA或開關信號實現遠程控制。

磁翻板式液位計特點

●可方便地現場直觀、醒目地指示液位；

●測量范圍大，不受貯槽高度限制；

●結構簡單可靠，安裝方便；

●指示器與被測液體介質完全隔離，可廣泛應用于高溫、高壓、酸堿腐蝕的場合；

●可廣泛應用于食品、醫藥、化工、電力、水處理等行業

磁翻板式液位計技術參數

●測量范圍：200～15000mm

●精度：±10mm

●翻柱直徑：φ10mm

●工作壓力：0.25～32MPa

●介質溫度：-1 60℃～+4 50℃

●介質密度：≥0.38g/cm

●介質密度差：≥0.2g/cm (兩介質界面)

●介質粘度：≤0.4PaS

●環境振動：頻率≤25Hz，振幅≤0.5mm

●跟隨速度：≤0.08m/ s

●輸出：配變送器：4-2 0mA，兩線制

配磁性開關：220VAC 3A，SPDT

●過程連接：法蘭、螺紋等多種連接方式(標準配置為：DN2 0 PN1 .0)

●接液材質：SUS 304、SUS 316L、PP、PTFE等多種材質
