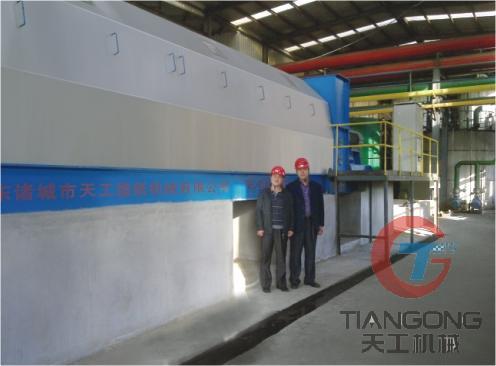

供應SP450-1500單螺旋擠漿機，不銹鋼單螺旋擠漿機

一、概  述

1、用途

單螺旋擠漿機是制漿造紙工藝中的關鍵設備，主要用于造紙廠制漿工藝中木漿的黑液提取和漿料的濃縮脫水，使?jié){料濃度達到所需要求。

二、工作原理

該設備結構設計獨特，可使被壓縮的漿層內的水通過外部孔板流出，大壓縮比的螺旋軸及氣動錐盤可使?jié){料高度濃縮，以達到后續工段所要求的濃度。

三、設備結構說明

整機主要包括進料軸承部、螺旋軸、主軸承部、濾鼓、中間支架、加強篩框、長篩框、進料口部、尾部、出料部、機架、機罩、氣缸部、料塞、傳動部、小支架等。

a.傳動裝置：變頻器、電機、減速機、聯軸器等。主軸的轉速可通過變頻器來調節，當提高螺旋軸轉速時可提高設備的生產能力，當降低螺旋軸轉速時可提高出料干部度。

b.螺旋軸：漿料首先接觸的一段為輸送螺旋段，中間部分螺旋軸為錐形變螺距螺旋軸以增大壓縮比，提高濾液提取率和漿料的干度，后半部分為高壓螺旋段，螺旋葉片的螺距從進料口到出料口由小到大排列。

c.篩鼓：進料口段、預過濾段、過濾段、壓縮段、出料口段等組成。篩鼓內層是篩網，篩網是用不銹鋼板開小孔，孔徑從進料口到出料口由小到大排列。篩網的外層是加強筋板，各個篩網用螺栓連接。

d. 機架：機架內部是個接液槽，擠出的液體從底部出液口排出。

e. 氣缸部、料塞：氣缸料塞是調整出料干度的，當出料干度較低時應增大氣缸內的氣壓，當出料干度較高時應減小氣缸內的氣壓。直至出料干度適宜。（注：當電機負荷過大時應減小氣缸內的氣壓。）

主要技術參數
