供應IPX1IPX2滴水試驗裝置

以下是詳細信息，如果您對擺管淋雨試驗裝置的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取擺管淋雨試驗裝置的信息。
擺管淋雨試驗裝置又稱"IP防護等級",主要適用于外部照明和信號裝置及汽車燈具外殼防護.
IPX1、IPX2滴水試驗裝置
IPX3、IPX4防水試驗設備
IPX5、IPX6沖水試驗裝置
IPX7、IPX8浸水試驗裝置

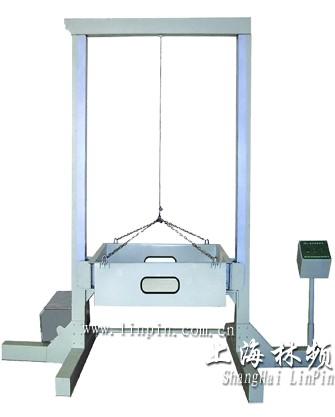

IPX1、IPX2滴水試驗裝置:
一、技術參數
1、噴水孔徑：0.4 ㎜
2、滴水槽高度可調范圍：200～2000㎜
3、降雨量：3～5㎜/min
4、滴水面積：800mm×1000mm
5、滴水箱高度：300mm
6、樣品臺尺寸：500×400㎜并附T型固定槽
7、樣品臺角度： 15～45度可調
（以垂直方向為基礎）（IPX2試驗）
8、樣品臺轉速：1r/min (IPX1試驗)
二、箱體結構
1、固定立柱，柱型升降導軌，滴水箱，水位調節供水箱，自動升降機，流量計，濾紙，可調角度工作臺，電器控制箱等組成。除工作臺外，與水接觸的部件，全由不銹鋼材料制作；
2、導向立柱：優質不銹鋼方管噴塑處理，上下部都由鋼管組成，用鍛打方形鋼塊作連接件，構成主框架。用特制螺帽固定，方便拆卸；
3、水槽材料：進口SUS不銹鋼光板，按20X20排列組成方陣，激光打孔?0.4，為方便校正水平；
4、水槽液面計，便于觀測水槽內的水位高度，調節供水箱溢水位的高度來調節滴水箱內的水位高低，達到
需要的滴水量；
5、采用不同目數的多層濾紙來替代砂/石子，不易堵塞，清洗更換方便；
6、試驗箱底部采用可固定式平板；
7、工作臺面可作10°～45°的傾斜,臺面有T型槽,可固定重的試件.底部裝有腳輪,不用時可移出；
8、試驗箱有，高度限制（采用進口接近開關）。
三、 水壓控制系統
1、用流量計調節壓力大?。?br />2、泄壓手動調節水閥。
本產品嚴格按汽車燈具外殼防護GB/T 4942.1-2006、GB10485-2007相對應的GB4208-2008標準技術參數設計制造.

IPX3、IPX4防水試驗設備:
一、技術參數
1、擺管噴水孔徑：?0.4mm
2、擺管擺角幅度:  ±45°、60°、135°、150°
3、擺管噴水角度:  ±60°、±180°
4、擺管半徑：R600mm
5、擺管速度：無級調速
6、淋雨水壓：80～100KPa（可調節）
7、水流量: 10±5％/min（可調節）
8、試驗臺尺寸：?600mm
9、試驗臺轉速：1r/min
10、噴淋用水：潔凈的軟質自來水
二、裝置簡介
1、本水試驗設備主要用于考核電工電子產品外殼、密封件在水試驗后?；蛘咴谠囼炂陂g是否能保證該設備    及元器件良好的工作性能及技術狀態。同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據；
2、本設備是按GB/T2423.38-2005和GB/T 4942.1-2006、GB4208、GB4706、GB7000有關技術參數設計制作的。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試件的高溫及雨水溫度溫差所引進的大量進水；
3、淋雨試驗設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。
三、工作原理
1、擺管擺動：通過電機、變頻器（進口件）驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變
頻器調節擺管次數(單位時間內)，通過偏心輪機構調節角度；
2、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度；
3、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式噴嘴，噴孔可根據標準要求的孔徑隨
時更換，以使射出的水滴均勻，流量充足；
4、下水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳。另需配備相當
容量的貯水池以供應試驗所需。
四、符合標準
本產品嚴格按GB4208-93等相對應的國家標準技術參數制造，也可根據客戶要求非標準制造。
IPX5、IPX6沖水試驗裝置:
一、技術規格
1、噴水口徑：0.5 ㎜
2、噴水水壓：30～100kpa
3、噴孔數量：121個
4、灑水口： 100㎜
5、噴水角度：0～45度可調
二、結構
1、立柱：優質不銹鋼管電鍍處理（與沖水噴頭共用）；
2、噴水孔均為激光打孔；
3、具有可調節擋水板。
三、 水壓控制系統
1、用流量計調節壓力大??；
2、泄壓手動調節水閥；
3、配備水過濾器。
IPX7、IPX8浸水試驗裝置:
一、技術規格
被試外殼按生產廠規定的安裝狀態全部浸入水中，并滿足下列條件；
1、高度小于850mm的外殼的點，應低于水面1000mm；
2、高度等于或大于850mm的外殼點，應低于水面150mm；
3、浸水試驗持續時間30min；
4、本試驗水箱采用1.2mm厚的全不銹鋼板經氬弧焊接而成。
本全套外殼防護均按《GB4208-93外殼防護等級IP代碼》技術要求IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7設計制造。
1、供 貨 期: 收到預付款后30個工作日內發貨；
2、付款方式: 面議或電詢；
3、送貨方式：通過汽運或托運免費送貨上門；
4、售后服務：保修壹年，終生維護，每半年一次不定期保養。
