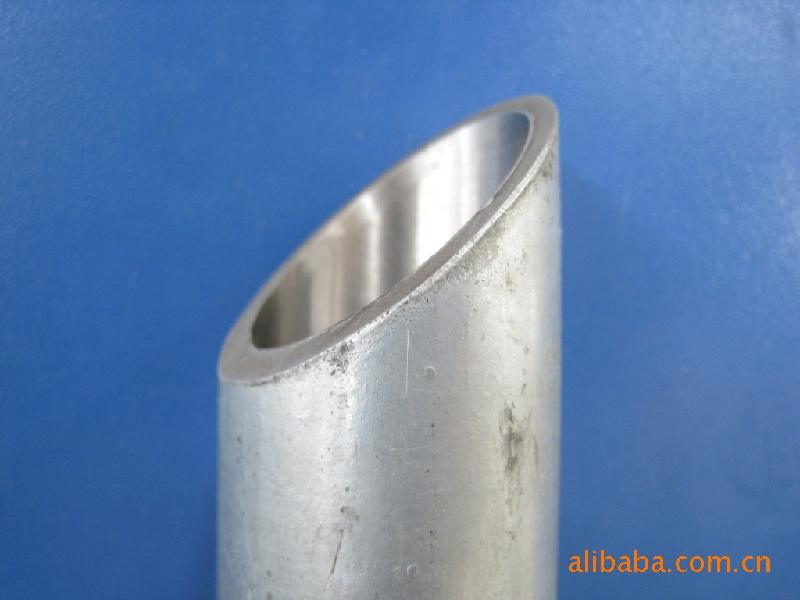

供應 外襯不銹鋼復合管 符合管價格 復合管廠家 復合管《圖》

1 可以法蘭連接     銷售熱線：13502161789  022-60908065  60908069

　　圖2是管體(1)和法蘭(4)采用焊接的法蘭，如圖2所示管體(1)為內襯不銹鋼復合鋼管。法蘭(4)內有法蘭孔(42)，孔內安裝螺栓(43)和螺帽(44)。管體(1)安放在法蘭體(4)的內孔(45)如圖2的位置，管體(1)和法蘭(4)之間用電焊焊接，形成焊縫(46)。焊條采用不銹鋼焊條，這樣二個法蘭(4)和(48)通過螺栓(43)和螺帽(44)擰緊后，二個法蘭(4)和(48)的接觸面(47)緊緊地貼在一起，流體在管內流動時，流體只和內襯不銹鋼復合鋼管的管體(1)內的不銹鋼層(13)、不銹鋼焊縫(46)相接觸，確保流體的純凈性。

2 可以螺紋連接

　　DN15-DN100輸水鋼管和管件之間連接采用“GB7306用螺紋密封的管螺紋”規定的管螺紋， 管螺紋聯接面是牙形交叉的螺紋，機械加工時產生的公差在螺紋擰緊過程中將消失，當扳手力臂長200毫米時，管螺紋擰一圈，手掌移動628毫米，管體才前進了一個螺距2.309毫米，相差272倍，管體的擰緊力為旋轉力的272倍，巨大的擰緊力確保管體和管件間擰緊后不滲漏。管螺紋聯接的接觸面是鋼和不銹鋼接觸，在熱脹冷縮時膨脹系數很接近。 　　不銹鋼螺紋管件是按GB2100規定的奧氏體不銹鋼鑄造，牌號為ZG07Cr19Ni9，是表面光滑、尺寸的精密鑄造件，不銹鋼螺紋管件的結構如圖3所示，是臺肩式管件，臺肩式管件和管體管端接觸的是一個臺階、臺階上安放硅膠密封圈，為避免硅膠密封圈掉入管內，硅膠密封圈內有不銹鋼擋圈。管件和管件之間螺紋擰緊時，管體端部和硅橡膠密封圈相接觸，隔斷了外層鋼管、管體端面與內部流體的接觸，確保了管道系統可以輸送純凈水。這樣，和流體接觸的只是不銹鋼管、不銹鋼管件，確保了整個管道系統的耐腐蝕性。內襯不銹鋼復合鋼管的接頭密封是雙層密封，外層是管螺紋密封，內層是特殊結構的硅橡膠密封圈密封，確保了管道系統密封的可靠性。也可在臺肩式可鍛鑄管件外鍍覆HA合金鍍層，其耐腐蝕性能達到不銹鋼的耐腐蝕性能?！昂辖疱儗親A鋼管及管件”城鎮建設行業標準正在報批中。 標簽：     天津市外襯不銹鋼復合管   天津市外襯不銹鋼復合管廠家
