詳細信息（供應模擬-光數字規約轉換裝置）

執行標準： GB/T 20840.7-2007 電子式電流互感器 GB/T 20840.8-2007 電子式電壓互感器 DL/T 860變電站內通信網絡和系統

隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并成為堅強智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設 備和網絡化二次設備分層構建，是建立在IEC61850協議規范基礎上，能夠?qū)崿F(xiàn)變電站內智能電氣設備間信息共享和互操作的現代化變電站。智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和開關量硬接點信號，而是符合IEC61850標準的光以太網報文信號。傳統的各種測試裝置、動模系統都不能對智能變電站的二次設備進行測試，針對目前的現狀我公司研發了GDAF-61850 模擬-光數字規約轉換裝置。

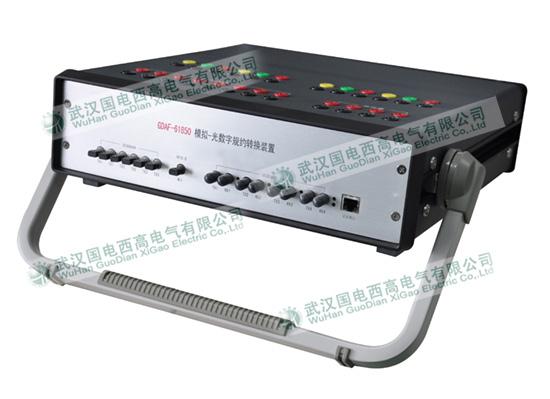

GDAF-61850 模擬-光數字規約轉換裝置是結合電力現場情況及電力各類用戶經驗自主研發的便攜式新產品，采用高性能PowerPC處理器、大規模FPGA、高精度ADC 等技術，可將傳統的電壓電流模擬量轉換為IEC61850-9-1/2、IEC60044-8(FT3)等格式報文、可將開關量硬接點信號轉換為 GOOSE報文，可將各類傳統的測試設備、動模系統繼續用于智能變電站數字化設備的測試。此外，還可以完成諸如丟幀、錯序、假數據、阻塞、序號跳變等網絡 異常情況的模擬測試，適應了智能變電站發展的需要。

產品特點

● 采用高性能PowerPC處理器、大規模 FPGA、16bit高精度ADC等技術，可將電壓電流模擬量轉換為IEC61850-9-1/2、IEC60044-8(FT3)等格式報文，可將開關 量硬接點信號轉換為GOOSE報文，系統集成度高，抗干擾能力強，系統運行穩定；

● 具有6路電壓、6路電流模擬量輸入接口，經采集后可轉為支持IEC60044-8(FT3)、IEC61850-9-1/2信號輸出；適應于RTDS、動態模擬實驗室、傳統繼電保護測試儀信號的接入； ● 模擬電壓量程為180V，電流量程為120A，采用霍爾傳感器和隔離放大器，交直流信號均可傳變； ● 具有8路硬接入開入量和4路硬接點開出接口，可將開入量硬接點信號轉換為GOOSE報文輸出，也可將GOOSE報文轉換為開出量硬接點信號； ● 提供4對100Mbps光纖以太網口可收發符合IEC61850-9-1、IEC61850-9-2及GOOSE規約的光數字報文信號，GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網口收發； ● 提供3對光串口可發送符合IEC60044-8(FT3)規約的光數字報文信號；提供1個GPS光對時信號接口，支持IRIG-B(DC)碼對時和同步； ● 可進行丟幀、錯序、失步、網絡阻塞、假數據、置品質位無效、置同步位失步等多種網絡故障模擬測試，評判保護裝置在各種異常情況下動作性能，校驗保護動作行為是否與其設計原理一致，避免在實際運行中發生上述情況時，保護裝置發生誤動或拒動； ● 針對IEC61850-9-2采樣值輸出的靈活性，設計了可供用戶選擇的多樣化的采樣值輸出模板，GOOSE收發支持cid文件的導入導出，大大地簡化了測試的手動配置工作，提高了測試效率。

技術指標

1) 供電電壓 ● 電壓：交流220V，允許偏差：-20%~15%； ● 頻率：50Hz，允許偏差-4%~2%； ● 波形：正弦，畸變因數不大于5%。 2) 環境條件 ● 環境溫度：-5℃~+40℃； ● 大氣壓力：80kPa~110kPa； ● 相對濕度：最濕月的平均相對濕度為90%，同時該月的月平均溫度為25℃，并且在產品上不應出現凝露。 3) 電氣干擾 ● 能承受GB/T17626.12規定的嚴酷等級為II級的振蕩波干擾； ● 能承受GB/T17626.2規定的嚴酷等級為II級的靜電放電干擾； ● 能承受GB/T17626.4規定的嚴酷等級為II級的快速瞬變干擾。 4) 測量范圍模擬量線性工作范圍： ● 交流電壓回路：0.05V~180V(相電壓回路)，0.05V~300V(開口三角電壓回路)； ● 交流電流回路：0.01In~36In(In電流額定值)； 5) 采樣指標: 設備的精度滿足下述要求： ● 開關事件分辨率0.1ms； ● 25℃時，額定值下的電流、電壓波形采樣精度優于±0.3％； ● 25℃時，額定值下的各路電壓、電流之間的有效值測量相對誤差小于±0.5％； ● 裝置的各路交流電壓、交流電流相互之間的相位測量誤差≤1°； ● 溫度從-20℃至60℃的變化引起的誤差不超過滿刻度的±1.0%； ● 采用自適應技術調整零漂； ● A/D轉換精度16位。 6) 具備4對100Mbps光纖以太網收發口、6個輸出光串口、1個GPS脈沖對時口及1個電以太網口； 7) 支持IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出測試，GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網口； 8) 可接入IRIG-B或PPS對時信號，對時誤差小于1us，并支持符合IEEE1588標準的網絡對時； 9) 機箱尺寸：3U機箱(W×H×D)：364mm×150mm×374mm； 10) 重量：5kg
