供應機床排屑過濾類產品升級改造-煙臺機床過濾類產品改造

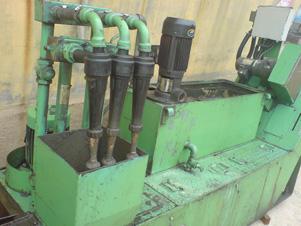

改造舉例：配有防沉淀激流噴嘴的磨床冷卻液循環過濾裝置包括臟液沉淀槽和帶有走帶過濾機的冷卻凈液槽，安裝在臟液沉淀槽中的污液泵出液口上連接的出液管與過濾機進液口相連接，出液管路上設置有調整流量閥門。安裝在冷卻凈液槽中的凈液泵出水管與磨床的磨頭和工件上方進水管聯結，臟液抽液管的管路上有返回臟液沉淀槽的回液管旁路，回液管上設置有調整回液流量的閥門，回液管的管口處連接有防沉淀激流噴嘴.

對現有的機床水箱改造是經常會遇到的情況，理由比如為了提高過濾精度，加大水泵冷卻流量，加工工藝發生變化，改善車間的環境等。

相比從零開始的全套機床水箱的制作，對現有機床水箱的改造有許多的問題需要解決。為了節省開支，一般客戶會要求保留原水箱主體部分，只對細節改造升級。

舉例1：現有2臺加工中心的冷卻過濾系統效果不佳，需進行改造?，F(xiàn)有冷卻液箱尺寸為：長2300mm，寬1500mm，高300mm。冷卻液箱體上裝有3臺機床冷卻泵，機床回液高度為370mm。現有場地空間只有寬度方向可以延伸至2300mm，高度方向不限。

我們推薦在現場原水箱一側增加一套滾筒式紙帶過濾機，原現場排屑裝置保留。過濾系統滿足250-300升每分流量要求。具體為利用現場原水箱中水泵（或增加1臺水泵），把現場原水箱中含雜質液體打入過濾機，過濾機過濾后液體由水泵（利用現場水泵）直接打到機床，過濾精度20-25微米。

在過濾系統水箱增加高低液位報警開關，當過濾系統水箱滿時安裝在原水箱的提升泵停止工作。

舉例2：磨床型號是M1080B, 這臺磨床是用來磨塑料輪子的，磨出來的粉塵量比較大，每班都需要清洗一下，主要是沉淀在水箱底部的。如果增加過濾設備，磨床出水口和過濾設備進水口如何連接？ 抽水泵現在的位置是否影響到過濾設備的安裝。磨床出水口尺寸為φ90mm，出水口下端離地面為56cm，水箱放到地上的高度為40cm。對應方案如下：

建議采用我們的RFSF50過濾機紙帶過濾部分，其原理為采用無紡布為過濾介質，當含塑料雜質的液體流經過濾紙時雜質被濾紙截住，雜質把濾紙糊滿后液體流動受阻液面上升，帶動浮漂上升，觸動感應開關使電機啟動，帶動網帶及濾紙一起運行把濾紙與雜質帶出。磨床出水可直接流入過濾系統，可把現場磨床出水口尺寸告知，以便過濾系統更好對應。過濾系統寬度510毫米左右，可按照現場漏槽方向安裝過濾系統，請確認現場尺寸是否可行

RFSF50過濾機特點如下：

1， 液位相比平網式紙帶過濾機深度加大，使過濾紙利用率提高,過濾精度也相應提高
2， 工作流量相同情況下，占地面積比平網式紙帶過濾機減少
3， 結構簡單，零部件少，無傳統紙帶過濾機的網帶結構
4， 沒有運動部件浸在液體中，延長使用期限，特別適合有腐蝕性液體的過濾，如磷化液，清洗機清洗液等
5， 集成型深液池紙帶過濾機外型緊湊，用戶可單獨采購紙帶過濾部分，自配水箱，靈活配置，既能達到一定的過濾精度，又可減少占地空間。
