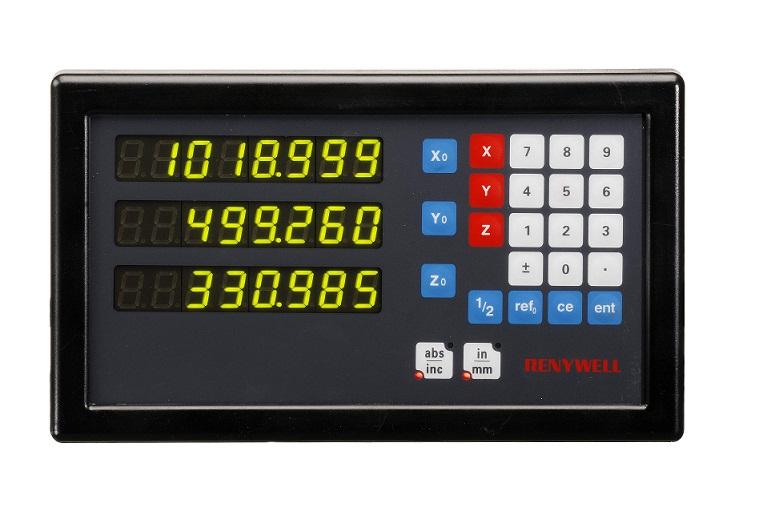

供應河北雷尼威爾球柵尺數顯
鄭州市尼威爾廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18339236183 郵箱： 412240658@qq.com
傳真： 0371-55972013 地址： 河南 鄭州市
郵箱：
手機：
雷尼威爾球柵尺參數及特點：
易于安裝
每個編碼器均附帶有通用尺寸的支架，為快速簡便安裝所設計。即使加長尺寸到11米，也不需要額外的機械加工的表面或者支撐架。為了安裝更為緊湊，在長度的方向上上一端的尺寸小于20"。 而且，與基于磁柵的系統不同，BALLGRID公司的球柵不采用測量磁頭-磁柵間隙的方法，這種方法容易受到機器運動軸的顛簸、滾動、偏離的影響。
精度，重復性和分辨率
用于校準BALLGRID球柵尺的激光測量系統，已被認可的華東計量院實驗室校準過，這些可追溯到國際計量標準。這些過程符合ISO10012-1的要求。所有的測長設備和激光干涉儀號（H45052）都得到了國家計量院的認可。所有BALLGRID計量校準裝置都可追溯到NPL標準。BALLGRID球柵尺和讀數頭的校準都在一個恒溫恒濕20±0.2 ?C環境內操作。
熱膨脹系數
直線球柵尺的熱膨脹系數是機床工具工作精度的基本標準。因此，球柵尺的熱膨脹與工件的熱膨脹相匹配。BALLGRID球柵尺的熱膨脹系數為12X10-6/K，與絕大多數的機床及工件的系數非常接近。因而在實際加工環境中，大大地降低了數顯系統因溫差變化或與出廠標示的精度環境不同所產生的熱膨脹誤差。
| 產品 | 熱膨脹系數（10-6/K） | 鋼鐵 | 差數 |
| 光柵 | 8 | 12 | 4 |
| 鋁材 | 23 | 12 | -11 |
| BALLGRID* | 12 | 12 | 0 |
球柵尺技術參數
| 基于電磁學原理，BALLGRID公司的直線球柵尺包含了一系列真正創新性的設計，所有電子和測量組件都被密封和保護起來。編碼器的防護級別達到IP67(NEMA 6)級別，即使被浸入水、油或者冷凍劑中，仍能提供可靠的讀數。 | |
| 技術參數 | 1200系列 |
| 輸出信號 | 2.0V±0.5ms，1KHZ Phase analogue，360°/12.7mm *TTL RS422 差分相位輸出 |
| 精度等級 | ±10um，±5um |
| 分辨率 | 0.05mm、0.02mm、0.01mm、0.005mm、0.001mm |
| 測量長度 ML*單位mm | 單根球柵尺從50mm到14000mm，>14000mm分段接長 |
| 參考點 | 每12.7mm (0.5in) |
| 熱膨脹系數 | 12ppm/℃ |
| 電源 | 5VDC±5% ＜180mA |
| 振動（55-2000Hz） | 30g/294m/s2 (IEC68-2-27) |
| 沖擊（11ms） | 100g/980m/s2 (IEC69-2-6) |
| 加速度 | 100g/980m/s (讀數頭移動) |
| 操作溫度范圍 | 0~55℃ (32-131°F) |
| 存儲溫度范圍 | -20~70℃ (-4 ~158°F) |
| 球柵尺直徑 | 15.25mm (0.6in) |
| 彈性支架間距 | 1500mm (59in) |
| 電纜長度 | 22mm (866in) |
| 連接器 | D型9pin |
| EMC兼容性 | BS EN 50081-2 & BS EN 50082-2 |
| 防護等級 | IP67，可完全浸沒 (IEC 529) -優于 NEMA 6 |
