供應伸縮門道閘控制器無線遙控器

產品型號：AU-SSM
產品名稱： 伸縮門交流電機正反轉控制器
一、 適用范圍
主要應該于電動門、伸縮門上，同時也可應該于車庫門、道閘門、卷窗、電動窗簾等交流電機正反轉控制器上。
二、 功能特點
1、可手控也可無線遙控，手控遙控相互不影響。
2、開門自動限位、關門自動限位雙限位功能。
3、學習對碼、帶記憶存儲功能；配套遙控器非常方便，可自助學習配套各種常用焊碼遙控器及學習碼遙控器（省去編碼配套的麻煩）。
4、帶有紅外防撞功能，遇到障礙物自動彈回去。
5、多功能CPU中央核處理器進行編程設計，多個接口，可增設各種擴展功能。
三、配套產品

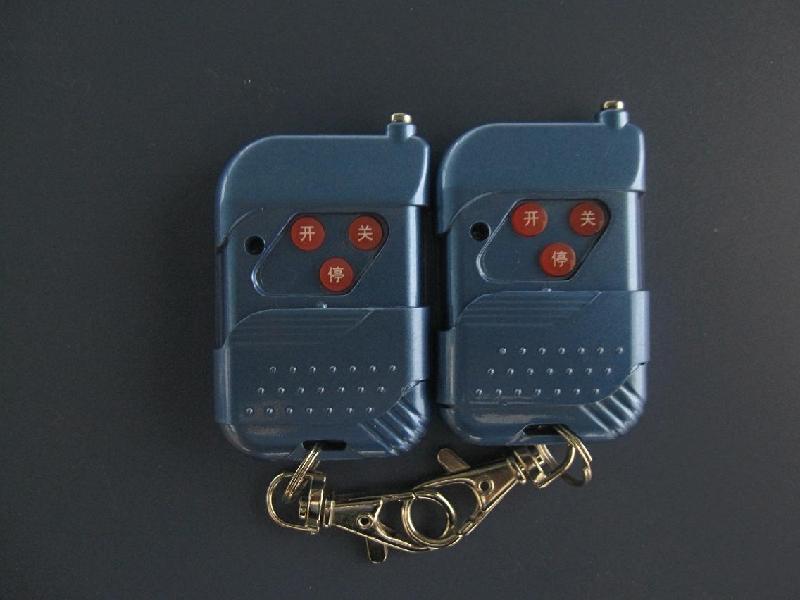

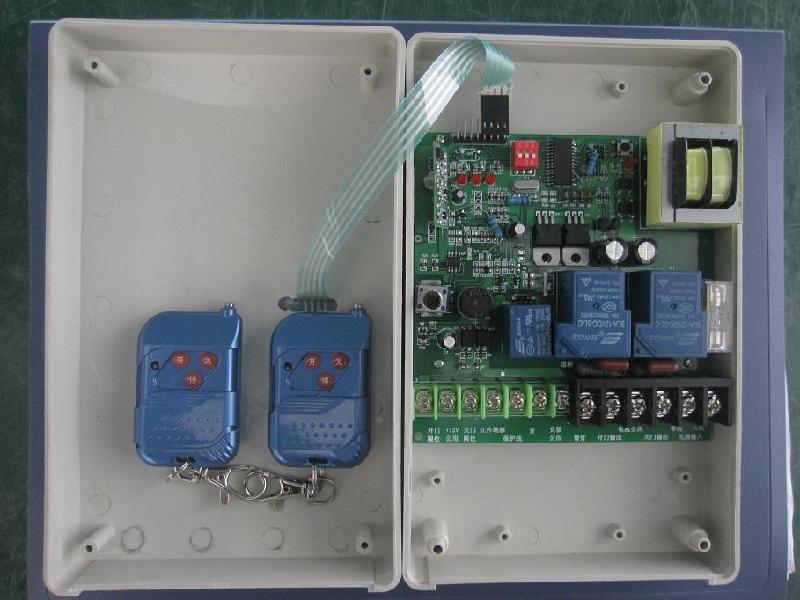

伸縮門主控制箱一只、手持藍色三鍵遙控器兩只。
四、操作說明：
控制電機為交流單相電機；控制器接通電源后，電機無動作；按一下手控關門鍵（或者遙控器關門鍵），電機正轉（進行關門操作）；按一下手控停止鍵（或者遙控器停止鍵），電機停止（進行停止操作）；按一下手控開門鍵（或者遙控器開門鍵），電機反轉（進行開門操作）；進行開門或關門時，若想轉換方向必須按停止鍵方可切換。
遙控器學習配套說明：
用手輕按一下接收控制器上的學習按鍵（黑色輕觸開關），學習指示燈點亮，然后按遙控器任意按鍵，學習指示燈閃爍，表示學習成功，遙控器即可遙控控制接收控制器。
五、 技術參數
接收控制箱
1、體 積：200 X 125 X 50mm
2、重 量：520g
3、使用溫度：-10-70度
4、工作電壓： AC220
5、工作頻率：315MHz、433.92 MHz（其它頻率可選）
6、接收方式：超再生（或超外差）
7、觸點電流：220V 30A

1、體 積：58*38*13mm
2、重 量：31g
3、使用溫度：-10-70度
4、工作電壓：12V
5、工作頻率：315MHz、433.92 MHz（其它頻率可選）
6、遙控距離：50米以上
四、接線說明：
控制箱共有12只接線端子，從右到左依次為：
1、220伏交流電火線（火線L）
2、220伏交流電零線（零線N）
上面1、2接線柱子為控制箱的工作電源（220伏電源輸入）
3、電機正轉線（關門輸出）
4、電機公共線（電機公共）
5、電機反轉線（開門輸出）
以上3、4、5三個接線端子為接電機的三根線的接線端子
6、
此接線端子和2號接線端子（即零線N）直接接220伏
7、防撞信號
8、負極公用
9、+12V公用
以上7、8、9三個接線端子用于接紅外防撞探頭三根線
10、關門限位
此接線端子和9號接線端子（即+12V公用）接磁棒用于關門限位）
11、開關限位
此接線端子和9號接線端子（即+12V公用）接磁棒用于開門限位）
12、切斷防撞
此接線端子和8號接線端子（即負極公用）接磁棒用于切斷防撞功能.
