★環(huán)氧防靜電自流平地坪 ★適用范圍:
電子、通訊、印刷、機房、精密機械、粉體、化學、兵工、航天等領(lǐng)域需防靜電的場所。
特別適用于對靜電高敏感性的電子儀器,集成電路等電子元器件的生產(chǎn)車間和存放區(qū)域。
性能特點:

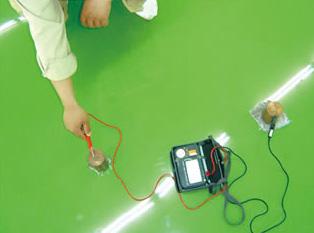

表面電阻比防靜電涂料更低、可快速泄漏靜電荷
表面電阻穩(wěn)定,不受天氣濕度和表面磨損影響
擁有環(huán)氧樹脂地坪所有優(yōu)異的機械和抗化學性能
★施工工藝:
底涂:底油輥刷1~2遍防靜電底油
參考用量0.2~0.3kg/㎡
接地銅網(wǎng):按設(shè)計鋪設(shè)按地銅箔
中涂:導電中涂料配1~2倍石英砂平刀抹刮
參考用量0.6kg/㎡/㎜
面涂層:用帶齒鏝刀直接把混合料刮涂在合格的導靜電底
油涂層上,并用帶齒輥筒消泡
參考用量0.3kg/㎡
地坪厚度:2mm~3mm

| ★技術(shù)指標: |
自流平防靜電地坪涂料面涂和彈性自流平防靜電地坪涂料技術(shù)指標 | 序號 | 檢驗項目 | 指標 | | 自流平防靜電地坪涂料面涂 | 彈性自流平防靜電地坪涂料 | | 1 | 容器狀態(tài) | 攪拌混合后無硬塊 | | 2 | 顏色及外觀 | 涂膜平整光滑,顏色均一 | | 3 | 干燥時間/h 表干 實干 | ≤6 ≤48 | ≤6 ≤48 | | 4 | 耐水性(48h) | 涂膜完整,不起泡,不剝落,允許輕微變色,2h后恢復 | | 5 | 耐化學性 10%NaOH,48h 10%NaSO,48h | 涂膜完整,允許輕微變色 涂膜完整,允許輕微變色 | | 6 | 硬度(邵氏硬度,D型) | ≥70 | 50-90 | | 7 | 耐磨性(750g,500r,失重)/g | ≤0.03 | ≤0.015 | | 8 | 耐洗刷性/次 | ≥10000 | — | | 9 | 抗壓強度/MPa | ≥70.0 | — | | 10 | 黏結(jié)強度/MPa | ≥2.0 | ≥2.0 | | 11 | 表面電阻,體積電阻/Ω 導靜電型 靜電消耗型 | 5ⅹ104~<1ⅹ106 5ⅹ106~<1ⅹ109 | 5ⅹ104~<1ⅹ106 1ⅹ106~<1ⅹ109 | | 12 | 阻燃性(水平燃燒法) | ≤FH-2-45 | ≤FH-2-45 | | 13 | 環(huán)保性(有害物質(zhì)含量) | 見GB1851-2001 | 見GB1851-2001 | | 14 | 拉伸強度/MPa | - | ≥0.8 | | 15 | 拉斷伸長率/% | - | ≥50 | 普通防靜電地坪涂料面涂技術(shù)要求 | 序號 | 檢驗項目 | 指標 | | 1 | 容器中的狀態(tài) | 攪拌混合后無硬塊 | | 2 | 刷涂性 | 刷涂后無痕,對底材無影響 | | 3 | 固體含量 | ≥55 | | 4 | 顏色及外觀 | 涂膜平整光滑,顏色均一 | | 5 | 干燥時間/h 表干 實干 | ≤6 ≤24 | | 6 | 硬度(鉛筆) | ≥B | | 7 | 抗沖擊性/kgf·cm | ≥40 | | 8 | 柔韌性/mm | ≤3 | | 9 | 附著力(劃格實驗)/級 | ≤1 | | 10 | 耐磨性(750g,500r,失重)/g | ≤0.03 | | 11 | 耐水性(48h) | 涂膜完整,不起泡,不剝落,允許輕微變色,2h后恢復 | | 12 | 耐化學性 10%NaOH,48h 10%NaSO,48h | 涂膜完整,允許輕微變色 涂膜完整,允許輕微變色 | | 13 | 表面電阻,體積電阻/Ω 導靜電型 靜電消耗型 | 5ⅹ104~<1ⅹ106 5ⅹ106~<1ⅹ10 | | 14 | 阻燃性(水平燃燒法) | ≤FH-2-45 | | 15 | 環(huán)保性(有害物質(zhì)含量) | 見GB1851-2001 |
|
標簽:
合肥市防靜電自流平地坪
合肥市防靜電自流平地坪廠家
