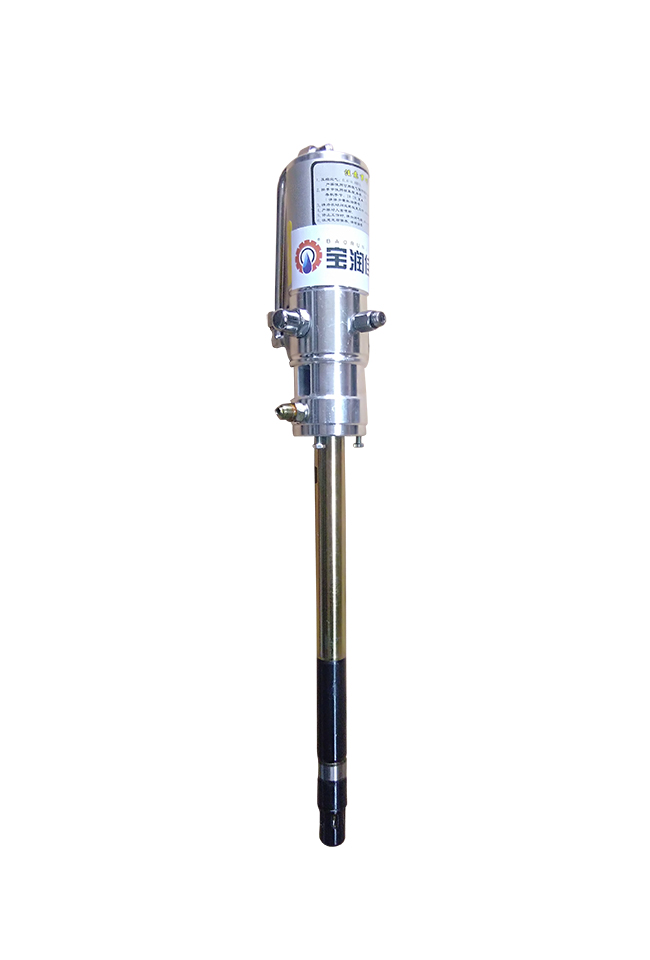

便攜式手提氣動式打黃油泵50:1高壓油脂潤滑泵注油抽油泵抽液泵

基本參數：

氣動注油泵的工作原理：
氣動油泵由調壓閥、氣缸、活塞、配氣體等零件組成。在配氣體配氣室中有三個等距的孔，其中中間的一個孔是排氣孔，上面的一個孔通活塞下端氣缸，下面的一個孔通活塞上端氣缸。配氣室內其他有關零件互為組成配氣機構，這個機構是控制氣泵活塞上下端氣缸進氣和排氣，使活塞作向下或向上的運動。
當接上快換接頭，壓縮空氣經調壓閥調壓后進入配氣室，配氣室內配氣滑塊是控制氣缸內活塞上下運動的關鍵零件。當配氣滑塊在上限位置時，壓縮空氣通過配氣室三個孔中的下面一個孔進入活塞上端氣缸，驅使活塞作向下運動，而活塞下端氣缸的剩下通過配氣滑塊槽蓋著的二個孔被排出氣缸。當活塞向下運動一定位置時，活塞桿的下端面推動拔套一起向下運動，由于拔套的向下運動，迫使由閥瓣滑套和換向彈簧支撐著換向閥瓣向下改變擺角，直到低于水平中心線。拔套向下跳動時，配氣滑塊被拔移到下限位置，這樣把原來由活塞上端氣缸進氣，下端氣缸排氣切換成活塞下端氣缸進氣，上端氣缸排氣。
由于進排氣方向的改變，活塞的運動也被從向下運動改變成向上運動。與上述同樣的原理，活塞向上運動到一定的位置時，使撥套又很快向上跳動，配氣滑塊被撥移到上限的位置，這樣就完成了一個周期的往復運動。只要供給壓縮空氣，空氣泵的這種往復運動就會繼續下去。
