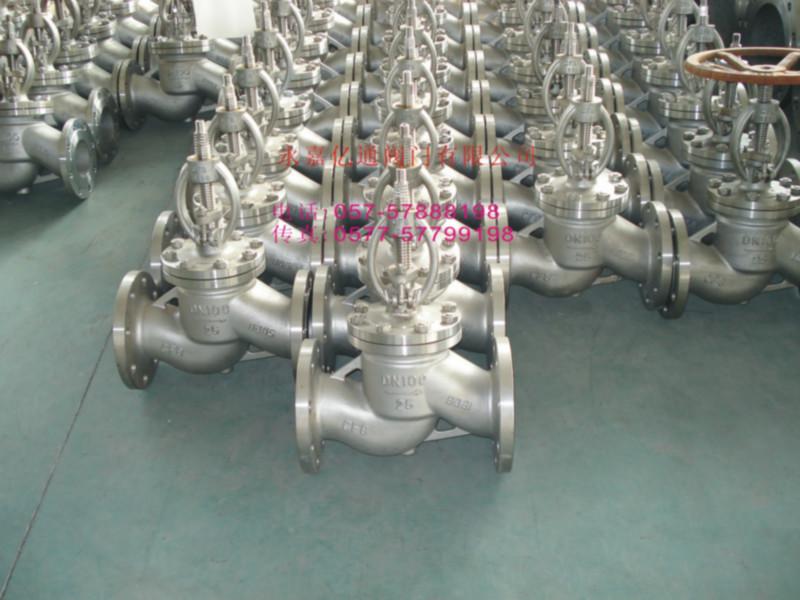

供應不銹鋼截止閥廠家批發

溫州市不銹鋼截止閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15058705868 郵箱： wzyitong@163.com

傳真： 0577-57799198 地址： 浙江溫州市

在線詢盤聯系廠家：15058705868 0577-57888198

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應不銹鋼截止閥廠家批發）

不銹鋼截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
不銹鋼截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤幼?，合得這種閥門非常適合作為介質的切斷或調節及節流使用。

銹鋼截止閥概述：

不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

不銹鋼截止閥性能范圍：

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸類
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸類
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

不銹鋼截止閥主要零件材料

零件名稱	材料Material
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
閥體、閥蓋	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥板
閥桿
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鑄鍛鐵

不銹鋼截止閥主要連接尺寸和外形尺寸

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

不銹鋼截止閥主要連接尺寸和外形尺寸

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550

不銹鋼截止閥主要連接尺寸和外形尺寸

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-40P(R)	15	130	95	65	45	233	16-2	4-14	40
	20	150	105	75	55	275	16-2	4-14	51
	25	160	115	85	65	285	16-2	4-14	58
	32	180	135	100	78	302	18-2	4-18	66
	40	200	145	110	85	355	18-3	4-18	76
	50	230	160	125	100	370	20-3	4-18	88
	65	290	180	145	120	408	22-3	8-18	110
	80	310	195	160	135	436	22-3	8-18	121
	100	350	230	190	160	475	24-3	8-23	150
	125	400	270	220	188	558	28-3	8-25	178
	150	480	300	250	218	720	30-3	8-25	204
	200	600	375	320	282	800	38-3	12-30	260
J41W-64P(R)	150	170	105	75	55	240	18-2	4-14	41
	20	190	125	90	68	280	20-2	4-18	51
	25	210	135	100	78	290	22-2	4-18	58
	32	230	150	110	82	325	24-2	4-23	66
	40	260	165	125	95	360	24-3	4-23	76
	50	300	175	135	105	410	26-3	4-23	88
	65	340	200	160	130	430	28-3	8-23	110
	80	380	210	170	140	465	30-3	8-23	121
	100	430	250	200	168	537	32-3	8-25	150
	125	500	295	240	202	630	36-3	8-30	176
	150	550	340	280	240	790	38-3	8-34	204
	200	650	405	345	300	910	44-3	12-34	260
