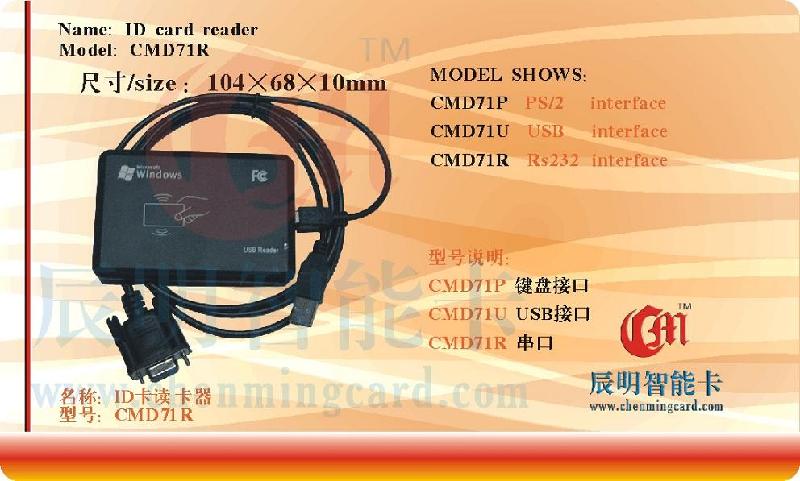

CMD71R超薄ID讀卡器 只讀EM4100及其兼容的ID卡

聯系電話：13538741279  工作QQ：372177418
產品名稱
CMD71系列超薄ID讀卡器     磨砂面，不易劃傷。

概述
● 本設備為采用微電子的射頻接收模塊及嵌入式微控制器,結合的解碼算法和的數據處理技術,完成對64bits只讀方式的EM 4100及其兼容的RFID的解碼及數據輸出,本讀卡器作為一種電腦外部輸入設備,能讀出RFID卡的序列號并通過鍵口輸出至電腦,網吧管理軟件便能用此記錄的卡號,派生出更多的管理功能,本設備性能可靠,操作方便。ID卡號可以直接在記事本 WORD 等文檔中顯示出來，又名網吧讀卡器。

性能參數
● 讀卡類型：EM4100或極其兼容的RFID卡
● 外      觀:  黑色
● 工作頻率：125KHz
● 通信速度：106Kbit/s
● 串口波特率：9600Kbit/s
● 狀態指示：2色LED指示：通電時紅色，讀卡時綠色。
● 數據格式：卡內四字節序列號轉換為十位十進制形式，回車結束
● 讀卡有效距離：100mm（根據卡片的不同會有變化）
● 讀卡時間：<100ms
● 操作溫度：-10℃~+70℃
● 存儲溫度：-20℃~+80℃
● 工作濕度相對濕度：0~95%
● 超薄尺寸：104×68×10mm
● 重        量： 約180克

安裝說明
● 把讀卡器的插頭插入PC機的對應接口，讀卡器鳴響兩聲，綠燈閃兩次，提示安裝成功；打開相應軟件處于輸入狀態刷卡，鳴響一聲、綠燈閃一次，對話框出現一串號碼并自動回車，表示系統正常，出現的號碼即為所需射頻卡序列號。

關于卡號格式
● ID卡的原始卡號是固定的，而讀卡器根據原始卡號可以轉換輸出不同的位數和格式，各個廠家的讀卡器輸出不太一樣，但基本上是按一定的標準輸出，以下是各個廠家不同讀卡器的數據輸出格式，購買讀卡器時可以要注意選擇，如果有自己的標準也可以跟我們定制。 一般在購買卡片或卡片噴號時，注意卡號格式的一致性,以下是幾種格式：
1、格式0：10 位十六進制的ASCII 字符串，即10 Hex 格式。
如：某樣卡讀出十六進制卡號為：“01026f6c3a”。
2、格式1：將格式1 中的后8 位，轉換為10 位十進制卡號，即8H---10D。
即將“ 026f6c3a”轉換為：“0040856634”。
3、格式2：將格式1 中的后6 位，轉換為8 位十進制卡號，即6H---8D。
即將“ 6f6c3a”轉換為：“07302202”。
4、格式3：將格式1 中的倒數第5、第6 位，轉換為3 位十進制卡號，再將后4 位，轉換為5 位十進 制卡號，中間用“，”分開，即“2H + 4H”。
即將2H“ 6f”轉換為：“111”，4H “6c3a”轉為“27706”。
最終將2 段號連在一起輸出為“111，27706”。
5、格式4：將格式1 中后8 位的前4 位，轉換為5 位十進制卡號，再將后4 位，轉換為5 位十進制卡 號，中間用“，”分開，即“4Hex + 4Hec”。
照此推算結果為：00623,27706 (4H+4H)
6、其它格式：如果需要其它格式，請與我公司聯系。

注意事項
● 讀卡器安裝于方便刷卡操作的位置,同時避免靠近顯示器，因顯示器的輻射可能會干擾讀卡器的正常工作。
● 避免靠近大面積的金屬物件（特別是金屬結構左面），否則將宿短讀卡距離、甚至不讀卡。
● 讀卡器與電腦之間的通信電纜長度應小于15米。
● 刷卡沒反應：接口是否插好；射頻卡是否為兼容的RFID卡類；射頻卡是否已壞；是否另有射頻卡處于讀卡范圍內。
● 轉送數據出錯：是否處于強電磁場干擾環境中讀卡；讀卡器與電腦之間的通信電纜是否過長。

適應場所
● 網吧、會員管理、KVT影視VOD點歌系統、快餐店點餐系統、門禁發卡機。

型號說明
 產品型號 功能說明
CMD71P 通用六針式PS/2接口(鍵)輸出，只讀EM4100及其兼容的ID卡
CMD71R 串口輸出，USB口取電；只讀EM4100及其兼容的ID卡
CMD71U 標準USB2.0口輸出，只讀EM4100及其兼容的ID卡
