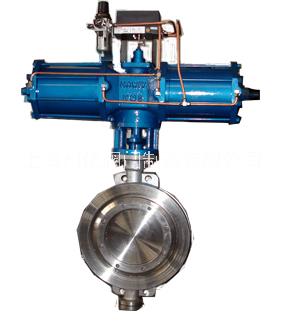

供應氣動調節蝶閥
[供應氣動調節蝶閥廠家
氣動調節蝶閥工作原理
氣動調節蝶閥概念
氣動調節蝶閥圖片
氣動調節蝶閥型號
氣動調節蝶閥結構圖]
上海市氣動調節蝶閥廠家
價格： 電議
物流： 浙江 溫州市 永嘉縣| 買家支付運費
可銷售總量： 1000件
手機： 13738780529 郵箱： famen1988@qq.com
傳真： 0577-67985630 地址： 上海市 上海市
[供應氣動調節蝶閥廠家 氣動調節蝶閥工作原理 氣動調節蝶閥概念 氣動調節蝶閥圖片 氣動調節蝶閥型號 氣動調節蝶閥結構圖]
郵箱：
手機：
- 品牌： Siemens/西門子
- 型號： GTD/ATD
- 加工定制： 是
- 材質： 碳鋼
- 連接形式： 法蘭
- 壓力環境： 高壓
- 工作溫度： 低溫
- 流動方向： 單向
- 驅動方式： 電磁
- 零部件及配件： 配件
- 形態： 蝶式
- 類型(通道位置)： 二通式
- 標準： 德標
- 密封形式： 軟密封型
- 品牌： 州億
二、氣動調節蝶閥采用標準
檢驗標準GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
結構長度標準GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
法蘭標準GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
制造標準：GB/T12238-1989；lS0 10631-1994；BS EN593-1998
三、氣動調節蝶閥技術參數和性能
| GTD/ATD氣動執行機構技術參數 | 閥 體 參 數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～1200mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | 1.6、2.5、4.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 碳鋼、不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（橡膠O型圈） | 閥板材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 碳鋼 | |
| 動作范圍 | 0～90°±5° | 結構形式 | 三偏心 |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 溫度 | -29℃～425℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 水、蒸氣、油品等。 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 用途廣、流量大、流阻小 |
四、氣動調節蝶閥外形尺寸
| 公稱通徑DN | A | H1 | H | W | L | 執行器型號 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （僅供參考） |
| 40 | 185 | 282 | 63 | 104 | 108 | SZ-50 |
| 50 | 185 | 286 | 63 | 104 | 108 | SZ-50 |
| 65 | 185 | 295 | 70 | 104 | 112 | SZ-50 |
| 80 | 185 | 300 | 89 | 104 | 114 | SZ-50 |
| 100 | 215 | 350 | 106 | 115 | 127 | SZ-65 |
| 125 | 265 | 392 | 120 | 115 | 140 | SZ-85 |
| 150 | 265 | 430 | 132 | 115 | 140 | SZ-85 |
| 200 | 300 | 443 | 164 | 127 | 152 | SZ-95 |
| 250 | 340 | 491 | 200 | 127 | 165 | SZ-110 |
| 300 | 380 | 565 | 238 | 127 | 178 | SZ-125 |
| 350 | 485 | 650 | 280 | 164 | 190 | SZ-160 |
| 400 | 485 | 703 | 302 | 164 | 216 | SZ-160 |
| 450 | 589 | 811 | 335 | 164 | 222 | SZ-255 |
| 500 | 638 | 895 | 360 | 164 | 229 | SZ-300 |
五、氣動調節蝶閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
歡迎您訪問我們的網站，氣動調節蝶閥價格及其它信息，請聯系客服。我們將竭誠為您提供優質的服務！您的滿意，是州億人的追求！
訂貨須知：
一、①氣動調節蝶閥作用產品名稱與型號②伸縮法蘭蝶閥作用口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定伸縮法蘭蝶閥作用型號，請按伸縮法蘭蝶閥作用直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門為您審核把關。
