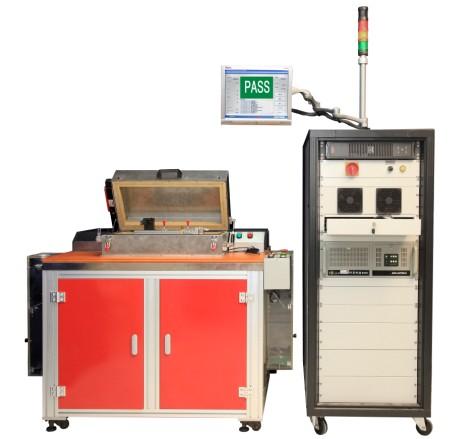

供應角度位置傳感器總成測試臺

廣州市角度位置傳感器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13824417328 郵箱： hsales@triv.cn

傳真： 020-38744189 地址： 廣東廣州市

在線詢盤 聯系廠家：13824417328 020-38744186

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應角度位置傳感器總成測試臺）

：角位移傳感器傳感器測試臺
一、應用范圍
本設備適用于角度位置傳感器的性能檢測，測試角度與輸出電壓的關系。
二、技術參數
􀂄 功率：2KW；
􀂄 供電電源：220VAC±10% 50Hz；
􀂄 角度控制范圍：0～360°，數據采樣角度以0.1°為最小采樣值，角度分辨率±0.01°。
􀂄 電壓測試精度：±5mv；
工作溫度為-10°～50° 。
功能
0.0、上電后自動復位到零點，當按下按鈕后運動到測量起點；測量范圍為設定起始終止角度之間，按下運行按鈕后，開始測量，測量結束后自動回復到測量設定起始角度。電機零點位置是以測試平臺為坐標平面的橫坐標，橫坐標與測試臺的桌邊平行
0.1、起始、終止角的最小電壓可設定（設定范圍為0到對應檔位的值）
0.2、測量方向?yàn)槠鹗嫉浇K止角度的方向，即可從大角度到小角度（角度值有正負，表示正反轉，角度值之差不能大于360°）。
0.3、軟件增加復位按鈕，復位后設備處于出廠狀態，已被不時之需。
0.4、產品與設備的接口設6路接口，除2路電源和兩路信號外，預留2路信號線（此兩路信號線在硬件上斷開，需要時再用，軟件中可做相應的處理）
1、設備提供一路可調直流穩壓電源：電壓0V～30V，0～5A，輸出路數2 路；電壓調整率≤5×10-3+10mV；電流調整率 ≤5×10-3+15mA。提供+5V、+12V和人工輸入產品供電電源三種操作模式，并在產品測試前的參數設置時設置，在按下可操作按鈕后進行下一步操作。
2、人機界面：人機界面由指示儀表、計算機屏幕、操作按鈕組成。電壓和電流表各一個，電壓表精度±1%+2 個字，電流表精度±2%+2 個字；計算機軟件（屏幕）提供操作選擇、參數輸入、測試輸出指示（如測試結果、測試數據等）；操作按鈕實現操作指令的輸入。
3、具有兩組測試單元，能單獨測試與判斷，也可同時測試與判斷。
4、具有角度起始值自動校準功能，產品每次測試完畢前，角度必須回到角度起始值處（非電機零點角度處），可以在軟件上設置起、中和止角度時的啟停（中角度的啟停不選擇的時候，按鈕需要顯示成灰色且不能有功能）。
5、具有產品輸出電壓為+5V 、+12V和一路不超過24V的人工輸入三個測試檔，同時只允許一種測試檔產品測試。
6、具有測試曲線生成與保存，數據自動保存功能；能同時顯示2條測試曲線，并用顏色進行區分；對數據可以做回歸分析，并計算線性度。（可根據要求在同一坐標內做曲線，也可獨立坐標內做曲線）
7、具有測試結果判斷功能，不合格產品報警功能。
8、具有工件由手動加緊，可帶彈簧機構的夾緊模式。
9、具有工件快速切換功能夾具。
10、測試產品的參數值設置數據保存功能，包括產品測試的電壓選擇，判定產品合格的數據輸入（如10°時輸出電壓值的范圍是0.4V～0.55V，90°時輸出電壓值的范圍是4.5V～4.75V）判定角度值最少設置3個角度位置-全關位置、中間位置和全開位置），對于不同產品的參數設置可以保存，需要用的時候直接調出。
11、標定功能窗口用于對產品進行標定
功能描述：
1、選擇+5V 、+12V和一路不超過24V的人工輸入三個標定檔，同時只允許一種產品在線標定。
2、標定角度位置有起始點、中間點和起止點三個點位進行標定（位置點的角度人工設定，角度值是相對零點角度，角度值有正負（表示正反轉），軟件做防止人工輸入錯誤的判定），要求點位必須在軟件界面上有對應的位置按鈕，按下按鈕后電機達到對應的角度位置并停下直到按下其它按鈕后才動作。
3、標定完成后，按下“標定完成”按鈕電機必須回到起始角度位置，后方可取下產品。
4、時時顯示標定角度位置產品的電壓值和角度值。
四、防錯措施：
該試驗臺設有安全報警鎖定控制功能，報警后必須進行二次復位后恢復正常。保證操作的安全。
