供應快鎖插銷，,快卸銷，球頭鎖緊銷，可定制

南京市鎖插銷廠家

采購數量

10 件以上

價格

￥100.00

運費： 江蘇南京市建鄴區 | 賣家支付運費

購買數量： 庫存 10000件

在線詢盤聯系廠家：18913980879 025-86452210

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應快鎖插銷，,快卸銷，球頭鎖緊銷，可定制）

品牌： GANTER
型號： TLBOQMIRD雙動型
產品別名： 快鎖插銷
用途： 通用
適用行業： 通用
產品用途： 通用
規格： 見參數表

快速止動銷規格型號，航標快速止動銷，供應快速止動銷
供應國產快鎖插銷、快速制動銷可按杰根斯定做
NNK     快鎖插銷

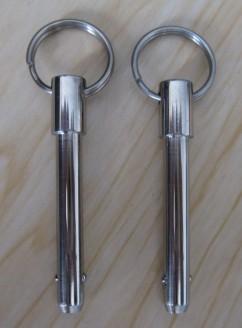

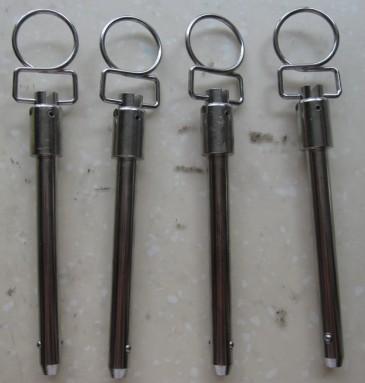

快拔銷，快鎖銷，快卸銷，定位銷(QUICK RELEASE PIN, BALL LOCK PIN),具有快速拆裝，較高強度鎖緊，同時可以重復高精度定位等特點。廣泛應用于，航天，船舶，汽車，模具，消防器材，健身器材，電子，舞臺音響懸掛等領域
結構特點：1.按下手柄部的按鈕可以使銷體頭部的鋼球縮回，講快拔銷穿過工件孔；
         2.松開按鈕時，鋼球彈出，快拔銷無法從空中拔脫；
         3.銷體直徑和加持長度都經過高精度的加工，適合各種高精度的定位與插拔；
         4.根據使用環境及條件可以選擇不同的主體材質；
         5.根據不同的使用狀況可選擇L型、T型、B型、R型、C型、Q型等各種手柄類型。
使用特點：1.T型快卸銷，可提供穩定均勻的夾持力，操作平穩，舒適。
         2.B型快卸銷，適合手柄周圍的操作空間有限的場合。

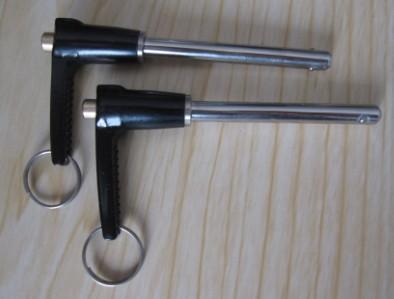

         3.L型快卸銷，用于T型手柄無法達到的場合，特別是直角處。
         4.R型快卸銷，用于快卸銷周圍空間很小的操作環境。
         5.C型快卸銷，主要為防止被意外操作。
       6.Q型快卸銷，屬于重型制動銷，適用于對軸向鎖緊要求不高，且對剪切力要求較高的場合
材質說明：1手柄（HANDLE）   鑄鋁 ADC10
         2主體（TUBE AND SPINLE）
         2.1. SUS304       常見材質，耐蝕，價格適中（精軋管及精拔銷，經過數次擠拉，提高強度）
         2.2．SUS630(17-4) 高耐蝕，時效處理，有超高強度，可達

到軍品級別，成本較高，（精拔棒材，后精密制管）。
         2.3．42CrMo(4130) 合金鋼，表面鍍鎳（耐蝕較差），較
低級別，價格低廉，適用于要求不高的環境及條件中.
         3.按鈕（BUTTON）     59銅
         4.鋼球（BALL）       SS440C
         5.彈簧（RING）       SUS304
         6.拉環               SUS304
                                                                     雙向剪切力測試模式
雙向剪切力基本參數

公制					英制
插銷直徑		雙向剪切力（最小值） KN			插銷直徑		雙向剪切力（最小值） KN
直徑	公差范圍	不銹鋼SUS304	不銹鋼SUS630 (17-4PH)	合金鋼42CrMo (4140)	直徑	公差范圍	不銹鋼SUS304	不銹鋼SUS630 (17-4PH)	合金鋼42CrMo (4140)
5mm	4.96/5.0	16	21	18	3/16	.1885/.1905	14	19	17
6mm	5.96/6.0	32	35	32	1/4	.2485/.2505	34	38	35
8mm	7.96/8.0	56	65	60	5/16	.3110/.3130	56	65	60
10mm	9.96/10.	90	100	93	3/8	.3735/.3755	80	91	83
12mm	11.96/12.0	125	142	130	7/16	.4360/.4380	100	120	106
16mm	15.96/16.0	208	258	231	1/2	.4985/.5005	130	158	140
20mm	19.96/20.0	330	400	385	5/8	.6235/.6255	200	246	218
