詳細信息（供應TL-2型鋼制拖鏈拖鏈）

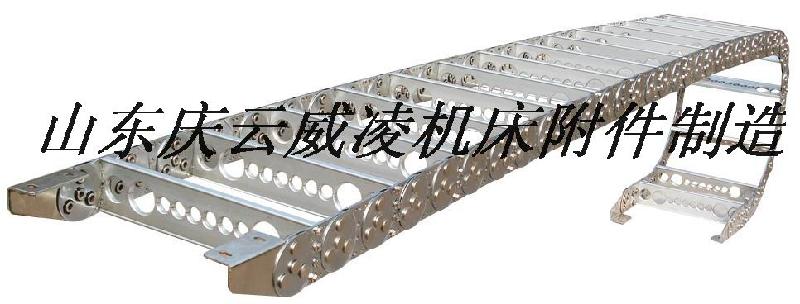

TL-2型鋼制拖鏈可承載數量多,重量大的電纜及油管,自由懸置(允許不用支承輪)長度大,支撐板可依顧客戶需要制作,適用于工作母機,移動機械等.其彎曲半徑為50-600mm,鏈板高度為35-150mm, 可任意選用.
TL-2型鋼制拖鏈其使用行程為32米.適用于所有傳動方式.可隨意加長和縮短.此外, 可通過改變銷軸獲得改變彎曲半徑.

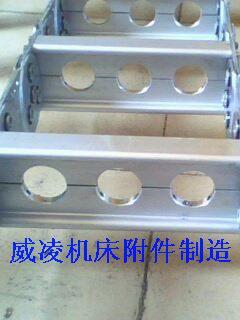

拖鏈的支撐板寬度為150mm至600mm,孔與孔之間的間隔理為5mm.
鏈板的高度,也就是支撐板的高度,是由電纜直徑?jīng)Q定的,機床限度運轉時,如拖鏈的寬度超過300mm,拖鏈的長度超過4m進出于穩定性原因,應考慮選擇加大一號規格的拖鏈.
彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍.彎曲半徑可根據所給表格選擇50-600mm,行程小的可相應選擇較小的半徑.
拖鏈的長=1/2行程+4個彎曲半徑,這只適用于當固定聯結是在行程的中點時.

TL橋式鋼制拖鏈型號參數及工程圖
參數 \ 型號	TL65			TL95			TL125					TL180				TL225
節距　　　 T	65			95			125					180				225
彎曲半徑　　Ｒ	70	90	115	115	145	200	200	250	300	350	470	250	300	350	450	350	450
	125	145	185	250	300		500		575	700	750	490	600	650		600	750
拖鏈最小寬度Ｂmix	70			120			120					200				250
拖鏈寬度Ｂmax	350			450			550					650				1000
拖鏈長度　?。?/span>	按用戶需要自定
支撐板孔徑Ｄ１	30			50			75					110				150
矩開孔　　?。膍ax	26			46			72					-
