連桿式液位變送器
淮安市連桿式液位變送器廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13305232671 郵箱： tyybhao88@163.com
傳真： 0517-86982568 地址： 江蘇 淮安市
郵箱：
手機：

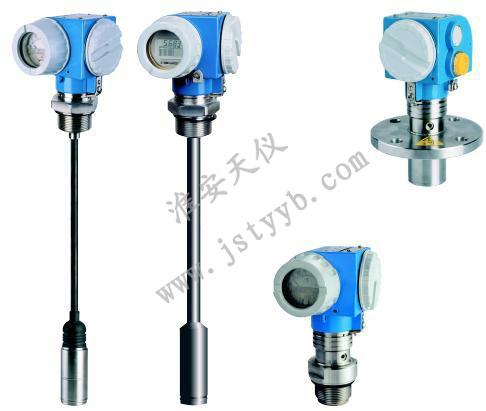

| TY-LC纜式液位變送器 TY-LR桿式液位變送器 TY-LD直裝式液位變送器 |  |
外形尺寸
| | | |
| TY-LC纜式液位變送器 （普通形式連接） 1、變送器外殼 2、信號線纜接頭 3、傳感器電纜 4、傳感器外殼 5、傳感器 | TY-LC纜式液位變送器 （外螺紋形式連接） 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器 | TY-LC纜式液位變送器 （法蘭形式連接） 1、變送器外殼 2、信號線纜接頭 3、法蘭DN50、DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器 |
| | | |
| TY－LD直裝式液位變送器 1、變送器外殼 2、信號線纜接頭 3、連接法蘭 | TY－LR桿式液位變送器 （法蘭形式連接） 1、變送器外殼 2、信號線纜接頭 3、法蘭DN50、DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器 | TY－LR桿式液位變送器 （外螺紋形式連接） 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器 |
固定配件
TY-LC/LR型纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時，可選擇普通形式的液位變送器，它有墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
| 墻壁安裝 [1-螺釘M5, 2-膨脹螺釘M8] | ||
| 水平管架安裝 | 垂直管架安裝 | |
配重和防護罩
在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用。配重以法蘭形式提供（DN50、PN4.0MPa、GB116.7-88），用戶可以用螺栓將其固定于工藝設施。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
| | |
| 配重示意圖 1、傳感器外殼 2、螺釘M3 3、法蘭DN50 | 防護罩示意圖 1、傳感器外殼 2、螺釘M3 3、防護罩 |
法蘭尺寸
| 公稱通徑 DN | 法蘭外徑 D | 螺栓孔中 心圓直徑 K | 螺栓孔徑 n | 螺栓數量 | 螺栓尺寸 Th | 密封面直徑 d | 密封面高度 f | 法蘭厚度 G |
| 50 | 165 | 125 | 18 | 4 | M16 | 99 | 3 | 20 |
| 80 | 200 | 160 | 18 | 8 | M16 | 132 | 3 | 24 |
| 100 | 235 | 190 | 22 | 8 | M20 | 156 | 3 | 24 |
靜壓式液位變送器型號內容
| 壓力范圍 | 代號 | 滿量程調節范圍 | 允許過載(MPa) |
| 0～10KPa | D3 | 1～10KPa | 0.6 |
| 0～20KPa | D5 | 10～20KPa | 0.6 |
| 0～40KPa | D7 | 12～40KPa | 0.6 |
| 0～60KPa | D8 | 20～60KPa | 0.6 |
| 0～100KPa | E1 | 30.0～100KPa | 1.0 |
| 0～160KPa | E2 | 60.0～200KPa | 1.0 |
| 0～200KPa | E3 | 60.0～200KPa | 1.0 |
| 0～250KPa | E4 | 120.0～400KPa | 1.0 |
| 0～400KPa | E5 | 120.0～400KPa | 1.0 |
| 0～0.6MPa | F1 | 0.2～0.6MPa | 2.0 |
| 0～1.0MPa | F2 | 0.3～1.0MPa | 2.0 |
靜壓式液位變送器型號內容
| 類型 | |||||||||||||
| TY－L1C纜式陶瓷電容型 TY－L2C纜式擴散硅型 TY－L1R桿式陶瓷電容型 TY－L2R桿式擴散硅型 TY－L1D直裝式陶瓷電容型 TY－L2D直裝式擴散硅型 | |||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接件材料 | ||||||||||||
| 3 9 | 不銹鋼1Cr18Ni9Ti 特殊約定 | ||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接方式 | ||||||||||||
| T F Y | 外螺紋G1 1/2 法蘭DN50 PN1.6MPa GB9119 特殊約定 | ||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 過程連接材料 | ||||||||||||
| 3 5 9 | 不銹鋼1Cr18Ni9Ni ****橡膠與聚**復合物 特殊約定材料 | ||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 傳感器密封材料 | ||||||||||||
| 1F 2F 9F | 氟橡膠 ****橡膠 特殊要求 | ||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 輸出信號 | ||||||||||||
| 2 9 | 4～20mA二線 特殊約定 | ||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | 外殼類型 | ||||||||||||
| A B Y | 鋁外殼無現場指示IP65 鋁外殼帶現場指示IP65（模擬顯示表） 特殊要求 | ||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | 精度等級 | ||||||||||||
| 2 5 6 7 9 | 0.2 0.5 1.0 2.0 特殊要求 | ||||||||||||
| | | | | | | | | | | | | | | | | 配重 | ||||||||||||
| H Z Y | 無配重 標準配重 特別約定 | ||||||||||||
| | | | | | | | | | | | | |||||||||||||
| 安裝尺寸（單位） | |||||||||||||
| | | | | | | | | | | |||||||||||||
| 量程代碼 | |||||||||||||
| | | | | | | | | |||||||||||||
| 附加功能 | |||||||||||||
| I L | 本安型ExiaⅡCT5 傳感器電纜長度 | ||||||||||||
| | | | | |||||||||||||
| TY-L1C | 3 | F | 3 | 1F | 2 | B | 5 | H | D7 | IL(5m) | |||
￥390元/塊
