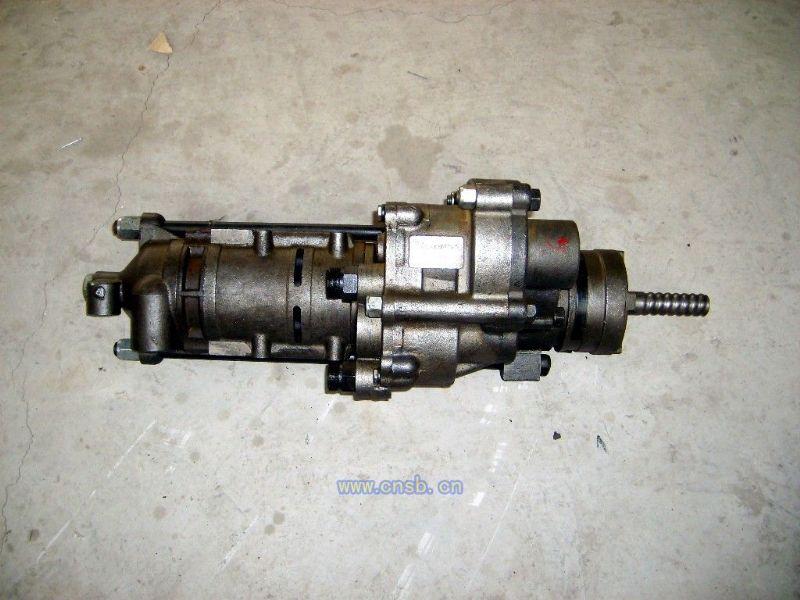

供應獨立回轉鑿巖機，導軌式回轉鑿巖機，YGZ90鑿巖機/井下鉆機

YGZ90導軌式鑿巖機鑿孔直徑：50-80mm；鑿孔深度：30（m）鑿孔速度：680（mm/min） ；沖擊能量:225
沖擊頻率:34Hz。YGZ90導軌式鑿巖機用途及使用范圍：YGZ90型導軌式單獨回轉鑿巖機是以壓縮空氣為動力的中深孔鑿巖機
具。與CTC14系列輪胎式采礦鉆車或TJ25(TJ22)型圓盤式鉆架配套，主要用于井下采礦場鉆鑿上向平行或扇
形炮孔，可用于露天采場和石方工程中鉆鑿下向或水平炮孔,也可用于需要鉆鑿中深孔的其它作業,鉆孔直
徑50-80毫米。采用直徑65毫米的十字型合金釬頭在F8-18級礦巖中，平均純鑿巖速度可達680毫米/分。有
效深孔30米.
YGZ90導軌式鑿巖機結構特點：該機采用沖擊與轉釬與各自獨立的結構沖擊能與釬桿轉速可根據礦巖條件分
別調節。沖擊部分采用無伐配氣，能較好地利用壓縮空氣的膨脹作功。轉釬部分采用齒輪減速帶動釬桿回
轉。齒輪式氣馬達布置在鑿巖機的上部，以縮短鑿巖機的總長度。因此更適用于在井下狹窄的采礦場作業
。
YGZ90導軌式鑿巖機工作原理：沖擊部分的操縱伐打開后，壓縮空氣經氣管進入柄體氣室外，由活塞尾部的
配氣桿交替地將壓縮空氣導入汽缸的前腔和后腔，提高活塞作高速往復運動，不斷打擊釬尾。
四、轉釬部分：轉釬部分由齒輪式氣馬達驅動，當轉釬機構的操縱將壓氣由右側道送入氣馬達，而左側氣
道與大氣相通時，壓氣在氣馬達的齒輪上產生一個壓力差，壓氣充滿與齒溝中并沿著齒輪回轉的方向流入
氣馬達的左側,由左側氣道逸入大氣。反之，若將壓氣由左側氣道送入馬達，而右側氣道與大氣相通，氣馬
達齒輪則作反向回轉。
五、使用：YGZ90型鑿巖機的轉釬扭矩較大，故在鉆鑿具有列隙、溶洞的礦巖時不易卡釬，即使有時發生卡
釬故障亦可采用弱沖擊回轉辦法故障。鑿巖機所適應的軸推力范圍大，故便于操作。
YGZ90導軌式鑿巖機操作要領簡述如下：
1對于不同巖石，須根據排粉情況分別調節沖擊功，轉釬速度和軸推力，才能獲得較高的鑿巖速度。如對于
中硬或較軟的巖石，沖擊功可小些，轉釬速度可高些，推力不可過大，而對于堅硬巖石，沖擊功則要大，
轉釬速度應低一些，推力應大些。
2在遇有裂隙，溶洞而卡釬時，則要減小沖擊功，加大轉釬速度甚至可以停止沖擊。完全依靠回轉通過卡釬
區排除故障。
3因是無伐配氣，宜在高氣壓下作業，工作氣壓不宜低于0.5Mpa
4沖洗水壓不宜低于0.4Mpa
5鑿巖機的潤滑條件應良好，以防止磨擦面（尤其是活塞與氣缸和配氣體的配合面）在高速運動時，產生局
部高溫而研傷。
潤滑油選用鑿巖機油。也可用20號或30號機油,潤滑油應保持供給，一般使用可以調節供油量的注油器，供
油量應適宜，過多則造成油霧大，過小則潤滑不良。
6鉆具應符合質量要求。
YGZ90導軌式鑿巖機使用和維護
1、對鑿巖機必須定期檢修，及時修理更換損壞的零件，以免導致其它零件損壞。
2、每班作業前，應先將注油器加滿油，仔細檢查所有緊固螺絲，保證連接的可靠性，然后再給鑿巖機以小
氣量進行空運轉，檢查機器運轉是否正常。同時使各機件得到潤滑。
3、工作完后關閉水伐以小氣量讓鑿巖機作短時間的空運轉，排除積水，防止銹蝕。
4、鑿巖機較長時間停止使用，須及時地將其拆洗干凈，并涂上防銹油脂，放置干燥處保存。
YGZ90導軌式鑿巖機技術規格：
（1）外形尺寸:     876×355×303mm
（2）機重:            95kg
（3）缸徑:          125mm
（4） 活塞行程:     98mm
（5）工作氣壓：0.63Mpa         沖擊能:        225J
7） 鑿巖沖擊頻率:     34HZ（8） 轉釬扭矩:       140Nm
（7） 鑿巖耗氣量:     225L/S
(8)   工作水壓：     0.4Mpa
(9)   氣管內徑：沖擊部分   38mm
 轉釬水管內徑25mm10） 水管內徑：19m
（11） 鉆孔直徑:       50-80mm
（12） 釬尾規格:       38×97mm
(13)    鉆桿尺寸：     32×1100mm和32×800mm
(14)    鉆頭：￠50mm、￠55mm、￠60mm、￠65mm、￠70mm
 YGZ90導軌式鑿巖機隨機另贈送：活塞一個、釬尾二根、水針五根、密封件一套。
