朝銓卡盤JA5-25類目 > 商鋪首頁 > 產品展示 > 溫州市銓卡盤廠家_供應朝銓卡盤JA5-25氣動卡盤車床磨床激光切管液壓夾頭

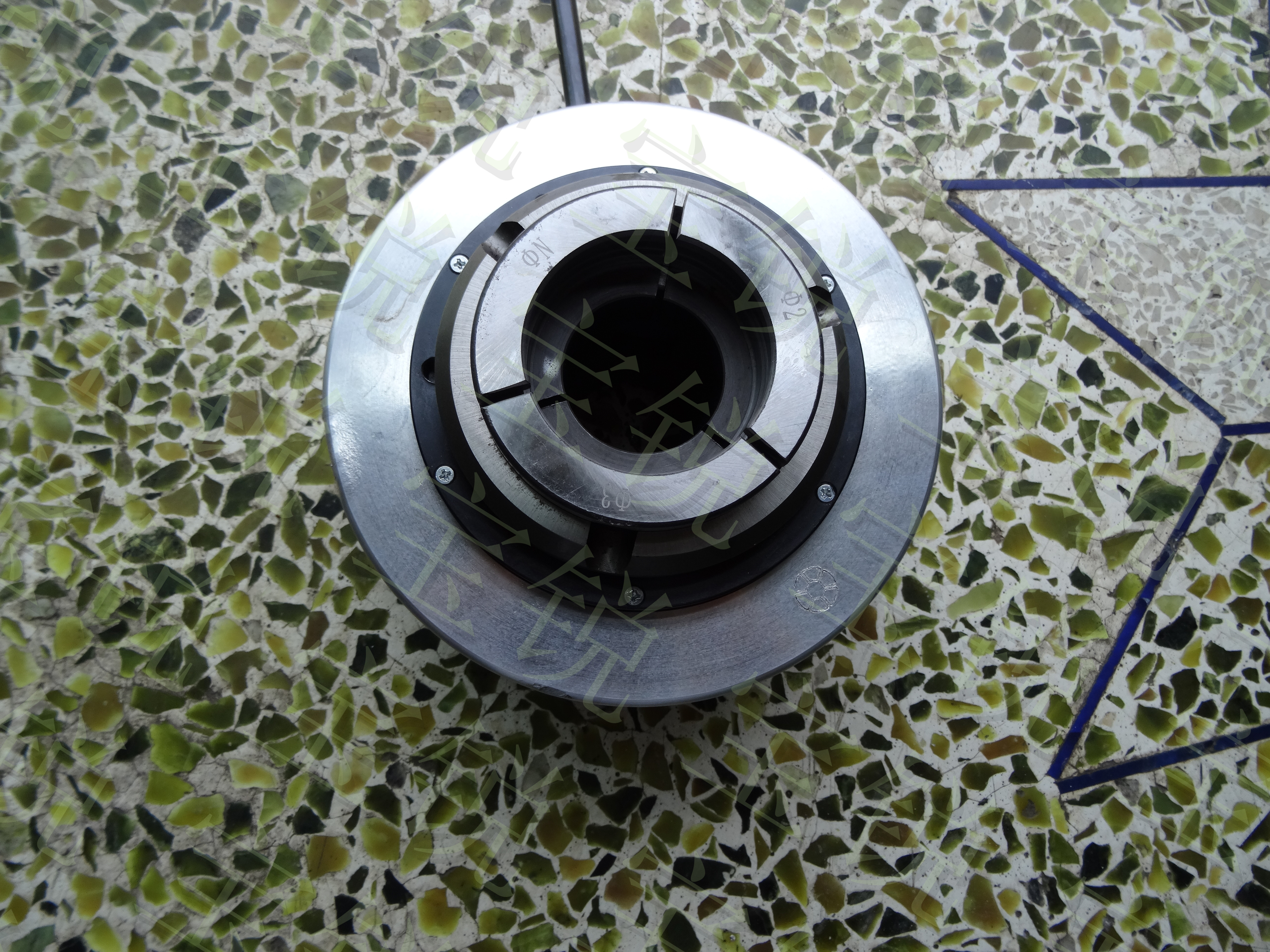

供應朝銓卡盤JA5-25氣動卡盤車床磨床激光切管液壓夾頭

溫州市銓卡盤廠家

采購數量

1 件以上

價格

￥1000.00

運費： 浙江溫州市瑞安市 | 賣家支付運費

購買數量： 庫存 100件

在線詢盤聯系廠家：15381552339 0577-66008366

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應朝銓卡盤JA5-25氣動卡盤車床磨床激光切管液壓夾頭）

品牌： 其他
卡盤類型： 多款供選
卡盤結構： 大通孔卡盤
動力類型： 氣動
卡盤直徑： 135mm
型號： JA5-25
卡盤孔徑： 32mm
夾緊尺寸范圍： 3-32
撐緊尺寸范圍： 32
定心精度： 0.030
適用機床： 車床
材質： 合鋼
最大夾持徑： 32mm

氣動卡盤/油壓卡盤產品簡介

自1981年上市已來，朝銓快速精密回轉夾頭系列產品即是高性能、高質量、安裝方便、使用容易的代名詞。

朝銓快速精密回轉夾頭系列內藏油氣壓回轉缸，使用者可以在極短的時間內完成工件夾持系統的設置，快速地展開各式加工作業。此外，朝銓快速精密回轉夾頭的快速更換筒夾/副爪設計，能幫助客戶更彈性的面對各式少量多樣的加工作業。因此無論是自動化加工、半自動化加工、傳統車床改裝自動化、組裝等各式應用，朝銓快速精密回轉夾頭皆是客戶的指名。

朝銓快速精密回轉夾頭系列銷售至今出廠已超過15000組以上，是業界公認的品牌。朝銓堅持質量至上，嚴選進口軸承組與零件組，全線產品自金屬材料、加工、組裝、產品測試至產品包裝等作業，一律由臺灣本廠與長期合作的協力伙伴一貫完成，提供客戶等級的質量承諾。

卡盤內藏油壓/氣壓回轉缸，免額外安裝回轉缸
卡盤安裝簡易，快速建置工作夾持系統
氣壓型夾頭缸體加大，提升夾持力
新功能: JH7-70/JH9-90/JH9-120能以氣壓驅動(選購增壓缸)
筒夾/副爪快速更換設計，高工作彈性
夾頭具中心通孔設計，配合自動送料系統工作
卡盤可不停機上下料，產能高
適合傳統車床改裝自動化或半自動化
適合組裝各式加工機
切削液不可直接沖向夾頭

應用于傳統車床改裝自動化

產品尺寸及性能規格-氣壓夾頭

型號	JA5-25	JA7-40	JA7-70
A	135mm (5.31")	192mm (7.56")	192mm (7.56")
B	100mm (3.94")	155mm (6.10")	155mm (6.10")
C	27mm (1.06")	47mm (1.85")	68mm (2.68")
D	4mm (0.16")	5mm (0.20")	5mm (0.20")
E	105mm (4.13")	128mm (5.04")	142mm (5.60")
F	45mm (1.77")	65mm (2.56")	105mm (4.13")
G	68mm (2.68")	94mm (3.70")	168mm (6.61")
H	170mm (6.69")	212mm (8.35")	266mm (10.47")
I	115mm (4.53")	172mm (6.77")	172mm (6.77")
J	M8 x P1.25 x 3	M10 x P1.5 x 3	M10 x P1.5 x 3
工作筒夾/副爪	C-25型副爪	C-40型副爪	C-70型副爪
氣壓/油壓驅動	氣壓	氣壓	氣壓
工作壓力	2-9kg/cm² (28-130psi)	2-9kg/cm² (28-130psi)	2-9kg/cm² (28-130psi)
轉速RPM	1800	1600	1400
通孔/不通孔	25mm / 32mm (0.98" / 1.26")	45mm / 50mm (1.77" / 1.97")	68mm / 90mm (2.68"/ 3.54")
缸體活塞面積	115cm² (17.8in²)	182cm² (28.2in²)	328cm² (50.8in²)
夾持力	2680kgf@7kg/cm² (5896lbf@100psi)	4250kgf@7kg/cm² (9350lbf@100psi)	7700kgf@7kg/cm² (6940lbf@100psi)
產品凈重	7.5kg (16.5lbs)	15.0kg (33.0lbs)	22.5kg (49.5lbs)

產品尺寸及性能規格-油壓卡盤

*新功能:JH7-70/JH9-90/JH9-120能以氣壓增壓缸驅動(選購)

油壓回轉夾頭尺寸

型號	JH5-25	JH7-40	JH7-70	JH9-90	JH9-120
A	135mm (5.31")	192mm (7.56")	192mm (7.56")	230mm (9.06")	230mm (9.06")
B	100mm (3.94")	155mm (6.10")	155mm (6.10")	190mm (7.48")	190mm (7.48")
C	26mm (1.02")	45mm (1.77")	68mm (2.68")	88mm (3.52")	120mm (4.72")
D	4mm (0.16")	5mm (0.20")	5mm (0.20")	6mm (0.24")	6mm (0.24")
E	105mm (4.13")	128mm (5.04")	142mm (5.60")	150mm (5.91")	160mm (6.30")
F	45mm (1.77")	65mm (2.56")	105mm (4.13")	105mm (4.13")	140mm (5.51")
G	68mm (2.68")	94mm (3.70")	136mm (5.35")	136mm (5.35")	168mm (6.61")
H	138mm (5.43")	192mm (7.56")	211mm (8.31")	232mm (9.13")	275mm (10.83")
I	115mm (4.53")	172mm (6.77")	172mm (6.77")	210mm (8.27")	210mm (8.27")
J	M8 x P1.25 x 3	M10 x P1.5 x 3	M10 x P1.5 x 3	M12 x P1.75 x 3	M12 x P1.75 x 3
工作筒夾/副爪	C-25型副爪	C-40型副爪	C-70型副爪	C-70型副爪	C-120型副爪
氣壓/油壓驅動	油壓	油壓	油壓/氣壓增壓缸	油壓/氣壓增壓缸	油壓/氣壓增壓缸
工作壓力	10-25kg/cm² (143-357psi)	10-20kg/cm² (143-286psi)	10-20kg/cm² (143-286psi)	10-15kg/cm² (143-214psi)	10-15kg/cm² (143-214psi)
轉速RPM	1800	1600	1400	1100	900
通孔/不通孔	25mm / 32mm (0.98" / 1.26")	45mm / 50mm (1.77" / 1.97")	68mm / 90mm (2.68" / 3.54")	88mm / 88mm (3.52" / 3.52")	118mm / 118mm (4.65" / 4.65")
缸體活塞面積	56cm² (8.68in²)	90cm² (13.9in²)	116cm² (18.0in²)	132cm² (20.5in²)	183cm² (28.4in²)
夾持力	3330kgf@16kg/cm² (7326lbf@228psi)	5350kgf@16kg/cm² (11770lbf@228psi)	6920kgf@16kg/cm² (15524lbf@228psi)	7870kgf@16kg/cm² (17314lbf@228psi)	8150kgf@12kg/cm² (17930lbf@171psi)
產品凈重	6.0kg (13.2lbs)	13.0kg (28.6lbs)	18.0kg (39.6lbs)	24.0kgs (52.8lbs)	30.0kgs (66.0lbs)
