供應內蒙古氣瓶檢測線設備賽思特廠家
濟南市氣瓶檢測線賽思特廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18660116016 郵箱： peijunguo2011@126.com
傳真： 0531-68858207 地址： 山東 濟南市
郵箱：
手機：
| TO： | | FORM： | 濟南賽思特流體系統設備有限公司 |
| | 裴俊國 | ||
| TEL： | | TEL： | 0531-68858207,18660116016 |
| FAX： | | FAX： | 0531-8599 |
| ADD： | | ADD： | 濟南市歷城區工業北路182-27號 |

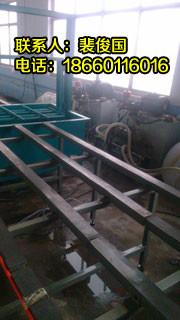

賽思特氣瓶檢測線設備現場圖
位、、高性能
賽思特車用氣瓶檢測設備
瓶閥裝卸機 外側法水壓試驗機（計算機控制）
鋼瓶倒水機 鋼瓶?jī)?nèi)部干燥機
技術要求 ：全部產品按國家相關標準生產制造，符合相關質量技術標準，。
二、貨物說明一覽表
車用壓縮天然氣氣瓶檢測線是我公司根據國內外CNG/LNG新能源汽車車載氣瓶的使用要求，結合我國的實際情況開發研制而成的整套氣瓶檢測線。
一、檢測設備參照依據：參照國家相關標準
Db50/2462006 汽車用壓縮天然鋼質內忖環向纏繞氣瓶定期檢驗與評定
GB7144-86 氣瓶顏色標志
GB8335-1998 氣瓶螺紋
GB/T8336-1998 氣瓶螺紋量規
GB/T9251-1997 氣瓶水壓實驗方法
GB 12135-1999 氣瓶定期檢驗站技術條件
GB/T12137-1989 氣瓶氣密性實驗方法
5382-1994 氣瓶閥通用技術條件
7258-1998 汽車用壓縮天然氣鋼瓶
GB17926-1999 車用壓縮天然氣瓶閥
GB195332004 汽車用壓縮天然氣鋼瓶定期檢驗與評定
JB4730-94 壓力容器無損檢測
TSG 27001 特種設備檢驗檢測機構標準規則
質技監局鍋發[ 2000]250號《氣瓶安全監察規程》
質技監總局發2 00 3年4月24日4 6號《氣瓶安全監察規定》
二、檢測范圍
本檢測線適用于設計、制造公稱工作壓力為16 - 25MPa，公稱容積為30 - 120L，滿足壓縮天然氣鋼瓶、不同類型、規格的鋼質內襯環向纏繞氣瓶定期檢驗。
1、天然氣瓶技術參數：
①氣瓶外徑：219 -426mm
②氣瓶長度：600 -2000mm
③氣瓶重量： ≤160Kg
2、氣瓶外形：形式A（收底）、形式B（凹底）、形式C（兩頭瓶）
三、總體性能要求：
1、滿足車用天然氣瓶年檢5000-10000只。
2、適合不同規格氣瓶的綜合在線檢驗，滿足天然氣瓶檢驗要求以及國家相關法規、標準。
3、檢測線具有一定的自動化操作能力，實現流水作業，、大大的提高檢測效率，保證檢測質量。
濟南CNG汽車?yán)p繞瓶檢測站設備配套設備有哪些？下面有賽思特銷售工程師小裴來給您介紹一下，小裴聯系電話：1866O116O16 QQ：1475321459。
CNG汽車?yán)p繞瓶檢測站設備配套設備主要包括：氮?dú)庵脫Q裝置、真空泵(15L/min)、臥式瓶閥裝卸機、外側法水壓試驗機（2工位）、注水機、倒水機、C型翻轉架、氣瓶?jī)?nèi)部干燥機(含2工位氣瓶翻轉架)、氣密性測試機（含2瓶組、20Mpa，0.6立方/分鐘液驅氣壓縮機）瓶閥校驗臺、氣瓶?jī)?nèi)部清洗機(配翻轉架,2工位)、自動上、下瓶架、輸送線（數量根據場地）、集瓶架（含高壓氣瓶）、轉向盤（數量根據場地定）、水壓機吊裝設備（含氣瓶翻轉夾持裝置1套，水壓試驗電動葫蘆輸送裝置1套、電子吊稱）、電子內窺鏡、殘氣排放匯流排（四工位）低壓空壓機
一、 設備檢測范圍
適用于公稱工作壓力≤25Mpa，公稱容積為（30L-150L）的壓縮天然氣（CNG）鋼瓶，同時也能滿足相應（CNG）鋼質內襯環向纏繞復合氣瓶（以下簡稱纏繞瓶）的定期檢驗。
1. 鋼制CNG氣瓶技術參數
＊?dú)馄客鈴剑?span>200
—426 mm＊?dú)馄块L(zhǎng)度：680—2200 mm
＊?dú)馄恐亓浚翰淮笥?span>250Kg
2. 氣瓶外形：形式A（收底）、形式B（凹底）、形式C（兩頭瓶）
二、 主要技術要求：
1. 檢測線各設備的設計、制造應符合以下標準：
Db50/246-2006 汽車用壓縮天然鋼質內忖環向纏繞氣瓶定期檢驗與評定
GB7144 氣瓶顏色標志
GB8335 氣瓶螺紋
GB/T8336 氣瓶螺紋量規
GB/T9251 氣瓶水壓實驗方法
GB 12135 氣瓶定期檢驗站技術條件
GB/T12137 氣瓶氣密性實驗方法
GB15382 氣瓶閥通用技術條件
GB17258 汽車用壓縮天然氣鋼瓶
GB17926 車用壓縮天然氣瓶閥
GB19533 汽車用壓縮天然氣鋼瓶定期檢驗與評定
JB4730 壓力容器無損檢測
質技監局鍋發2000年12月250號文《氣瓶安全監察規程》
2. 檢測線總體性能要求
＊檢測能力各性能指標均以80L鋼瓶為參考。
＊檢測線布局合理，流暢，能夠按相應標準完成各項目的檢測。
＊檢測線具有一定的自動化，機械化能力。確保降低勞動強度，提高檢測效率，保證檢測質量和安全。
＊檢測線各設備都應操作簡便，維護方便，動作安全可靠，符合人體工程要求。
＊能夠?qū)z測數據進行自動采集和處理，實現計算機控制，具有較高的信息化處理能力。
＊合理利用新技術和新工藝，實現節能除噪，循環利用，環保排放，安全可靠。
三、 檢測線工藝流程：
來瓶登記→氣瓶上檢測線→氮?dú)庵脫Q→卸瓶閥→內部清洗→加堵頭氣瓶外表面除銹→卸堵頭（鋼瓶）→外觀檢查→壁厚測定→音響檢查→瓶口螺紋檢查→內部檢查→無損探傷檢查（鋼瓶）→空瓶稱重，數據自動傳輸至工控機→注水，旋上接頭→滿瓶稱重，數據自動傳輸至工控機→旋緊水套蓋→松開瓶體→將氣瓶吊入水套→自動壓緊密封水套蓋→水壓實驗（計算機控制）→松開水套蓋→將氣瓶吊離水套→旋下水套蓋→翻轉倒水→干燥→裝瓶閥→氣密試驗→滾動至排氣充氮區→連接匯流排放氣卸壓、充氮→將氣瓶移至已檢瓶堆放區
四、 工藝流程說明：
1. 來瓶登記→氣瓶上檢測線→氮?dú)庵脫Q
1) 來瓶預登記后，氣瓶通過上瓶機翻上輸送架,水平放置到氮?dú)庵脫Q工位；
2) 人工將高壓軟管接頭與瓶閥連接旋緊，開啟瓶閥，顯示壓力≤0.1MPa打開排氣球閥排氣至常壓，關閉球閥；（＞0.1Mpa時，需將氣瓶送到殘氣處理站進行處理；
3) 打開真空管道球閥，將氣瓶?jī)?nèi)部抽成真空，關閉球閥；
4) 打開氮?dú)夤艿狼蜷y，將氮?dú)獬淙肫績?nèi)，關閉球閥。
5) 再次打開排氣球閥，排氣至常壓，卸下高壓軟管，氮?dú)庵脫Q完成。
6) 由于輸送架有一定傾斜角度（角度為5°），氣瓶可較輕松地滾到瓶閥機前。
2. 卸瓶閥
1) 人工使氣瓶進入卸瓶閥機工位；
2) 人工套上卡頭（卡頭可根據氣瓶規格進行調整），開啟夾緊系統手控氣動閥，夾緊氣瓶；
3) 開啟卸閥按鈕，卡頭旋轉將瓶閥卸下，關閉卸閥按鈕，關閉夾緊系統手控氣動閥，夾緊系統松開氣瓶；
4) 開啟撥瓶器手控氣動閥，撥瓶器將氣瓶撥出卸瓶閥機工位，關閉撥瓶器手控氣動閥，撥瓶器復位，卸瓶閥完成。
3. 內部清洗
1) 人工釋放4個氣瓶進入內部清洗機工位，自動定位；
2) 開動內部清洗機翻轉手控氣動閥，使氣瓶口朝下翻轉75°，翻轉角度應確保氣瓶瓶?jī)?nèi)不留余水。
3) 氣瓶?jī)?nèi)部清洗機分別用清水，熱水進行沖洗 。
4. 加堵頭氣瓶外表面除銹→卸堵頭
1) 氣瓶滾動至加堵頭處，由人工旋上頸圈堵頭，保護氣瓶螺紋。滾入氣瓶除銹間（不需外表除銹的氣瓶通過轉向盤逆時針方向旋轉90°，進入滑動導軌裝置，直接滾動至音響檢查處）；
2) 氣瓶滾動上工位，推瓶器將氣瓶推入除銹機內，除銹過程能自動完成，拋丸，回收丸能自動進行。確保不損傷瓶體，粉塵通過裝置進行處理，確保符合環保要求。
3) 氣瓶除銹后自動滑出，將氣瓶撥出工位，除銹完畢；
4) 氣瓶滾動出除銹間，人工卸掉堵頭。
5) 若除銹間內設置攝像監視探頭，操作人員可以在除銹間外控制柜上，監控、控制除銹機；
5. 外觀檢查→壁厚測定→音響檢查→瓶口螺紋檢查→內部檢查
1) 人工目測鋼瓶外表面進行外觀檢查，用測厚儀測定鋼瓶壁厚。
2) 氣瓶滾至音響檢查工位，用銅錘在線進行音響檢查。
3) 氣瓶滾動至螺紋檢查工位，進行檢驗。
4) 氣瓶滾動至內部檢查工位，利用內窺鏡進行內部檢查。
6. 無損探傷檢查→空瓶稱重，數據自動傳輸至工控機
1) 將氣瓶撥向無損探傷輸送架，進行在線無損探傷。
2) 氣瓶送至稱重區，吊稱稱空瓶重，數據經通信傳輸至水壓測試工控機。
7. 注水→滿瓶稱重，數據自動傳輸………干燥→冷空氣吹干
1) 將注水管對準瓶嘴，按水控制按鈕，往空瓶?jī)?nèi)按設定容積自動高壓注水，注水呈渦流狀，盡可能減少瓶體附著氣泡。注滿水后停止注水，人工將余量補滿。移開注水管，按下起吊按鈕吊送氣瓶進行稱滿瓶重，數據經通信傳輸至工控機。
2) 開動電動葫蘆將氣瓶吊至夾持裝置上方，降下氣瓶，開啟夾持氣動閥，夾持裝置夾緊氣瓶，旋緊水套蓋，關閉夾緊氣動閥松開瓶體，開動另一只電動葫蘆將氣瓶吊送到水套上方，按下下降按鈕將氣瓶吊入水套。
3) 開動壓緊密封裝置手控氣動閥，自動密封水套蓋。
4) 將高壓管快速接頭與水套蓋連接，開始外測法水壓試驗（計算機控制）：水套補水→排氣量杯管路補水排氣→打壓 → 保壓→卸壓→存儲試驗結果。
5) 關閉壓緊密封裝置手控氣動閥，松開水套蓋。
6) 按下起吊按鈕，電動葫蘆將氣瓶吊離水套至翻轉倒水機旁的夾持裝置工位上。
7) 開動夾緊氣動閥，夾持裝置夾緊瓶體，旋下水套蓋。
8) 關閉夾緊氣動閥松開瓶體，將氣瓶吊至翻轉倒水機。
9) 開啟倒水裝置翻轉氣控閥，使氣瓶口朝下翻轉75°，翻轉角度應確保瓶?jī)?nèi)不留余水。
10) 人工將氣瓶運至干燥區，開啟頂緊器手控氣動閥，頂緊器使氣瓶口部與吹管嘴達到密封狀態；
11) 按下內部干燥啟動按鈕，電器控制自動開始以下程序：開啟壓縮空氣閥門，進氣加壓排水，排水結束，自動關閉壓縮空氣閥門；開啟內部干燥機，對氣瓶?jī)?nèi)部進行電加熱干燥，自動開啟壓縮空氣閥門，對氣瓶?jī)?nèi)部進行吹干處理。
8. 裝瓶閥
1) 開啟手控氣動閥，釋放阻瓶器，使氣瓶進入裝瓶閥機工位；
2) 人工套上卡頭，開啟夾緊系統手控氣動閥，夾緊氣瓶；
3) 開啟裝閥按鈕，卡頭旋轉將瓶閥旋緊，關閉卸閥按鈕，關閉夾緊系統手控氣動閥，夾緊系統松開氣瓶；
開啟撥瓶器手控氣動閥，撥瓶器將氣瓶撥出裝瓶閥機工位，關閉撥瓶器手控氣動閥，撥瓶器復位，裝瓶閥完成四、檢測設備技術參數：
主體設備：
1、氮?dú)庵脫Q裝置
主要技術參數：
型號：GBN-01
(1)氮?dú)鈮毫Γ?/span>6-10MPa；
(2)使用壓力：0.4MPa；
(3)工位數： 4；
(4)置換后可燃性氣體含量（V）：<2%；
(5)配備管道氣體減壓器；
（6）氣體減壓器進口壓力：≥15MPa
2.真空泵（可根據客戶要求選配）
(1)真空度：-0.1-0.5MPa；
(2)精度：1.5級；
(3)功率：2.2kW；
（4）抽氣速率：15L/S；
3、臥式瓶閥裝卸機
型號：PFX-01
主要技術參數：（含電子扭矩控制）
(1)電機功率：2.0kW；
(2)傳動速比：1：60；
(3)主軸轉速：15r/min；
(4)氣源壓力：0.5-0.8MPa；
(5)使用氣瓶范圍：直徑￠219-426；長度L600-2000mm；
(6)裝瓶閥：手動/自動；

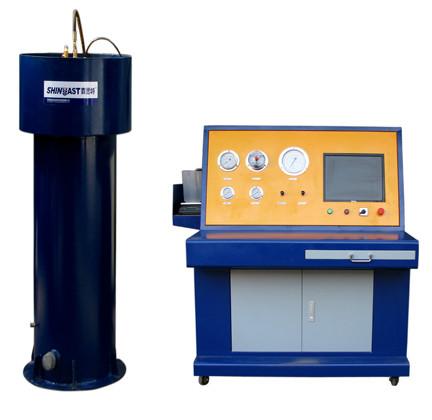

4、水壓試驗機
型號：NSY-01
主要技術參數：
(1)測試壓力：0-40MPa；
(2)測試范圍：氣瓶外徑：219 -426mm氣瓶長度：600 -2000mm；
(3)工作氣源壓力：0.6-0.8MPa；
(4)工作氣源流量：≥1m3/min；
(5)外接電源電壓：220V /50Hz；
(6)控制采用：計算機+數據采集卡(美國NI)+ 控制軟件
軟件程序：基于labview程序開發環境自主開發；
5．倒水機
型號：DW-01
主要技術參數：
(1)使用范圍：直徑：￠229-270mm高度：1100-1750mm；
(2)氣源壓力：0.6-0.8MPa；
(3)翻轉速度：2.4r/min；
(4)翻轉角度：1 50℃；
(5)工位數：1；
6.氣瓶?jī)?nèi)部干燥機
型號：GZ-01
主要技術參數：
(1) 適用氣瓶：直徑￠219-425mm 長度1000-1800mm；
(2)設定溫度：0-200℃；
(3)總功率： 17KW；
(4)翻瓶架：2工位；
(5) 工作效率：≥12只／h；
(6)外形尺寸：約2100×1000×1100mm；
7、天然氣瓶瓶閥校驗臺
型號：FX-01
主要技術參數：
(1)氣源壓力：≥20 MPa；
(2)測試壓力：20MPa；
(3)測試介質：空氣；
(4)驅動壓力0.4-0.8 MPa；
(5)工作效率：40-50只／小時；
(6)外形尺寸：約750×650×1200mm；
8、天然氣瓶氣密性測試機
型號：QPC-01
主要技術參數：
(1)工作測試壓力：2 0MPa；
(2)工作效率：5-10只／小時；
(3)氣源壓力：0.6-0.8MPa；
9.高壓空氣壓縮機（進口）
主要參數：
（1）冷卻：水冷；
（2）輸出壓力：25 MPa；
(3) 排量：0.56m3/min；
10.液驅氣壓縮機
主要參數：
（1）冷卻：水冷；
（2）輸出壓力：25 MPa；
(3) 排量：0.56m3/min；
（4）質保期2年
11.氣瓶?jī)?nèi)部清洗機
型號：PQX-01
主要技術參數：
(1)處瓶直徑范圍： ￠219-426mm 高度范圍： 600-2000mm；
(2)電機功率：3KW；
(3)翻轉速度：2.4r/min；
(4)翻轉角度：60-75℃；
(5)工位數：2；
1 2、自動進出瓶架
1 3、輸送線
14、上瓶架、下瓶架
15、轉向盤
五、工藝流程圖
| 來瓶登記外部清洗氣瓶上檢測線氮?dú)庵脫Q |
| 氣瓶外表面除銹 |
| 內部清洗 |
| 卸瓶閥 |
| 氣瓶加堵頭 |
| 氣瓶拆卸堵頭 |
←
| 外觀檢查壁厚檢測音響檢查瓶口連接螺紋檢查 內部檢查無損傷檢查 |
| 外測法水壓試驗 （計算機控制） |
| 水壓試驗 （計算機控制） |
〓
| 翻轉倒水 內部干燥 |
| 氣密性試驗（20MPa） 通過匯流排排氣，提高工作效率 |
| 氮?dú)庵脫Q |
| 檢測完畢，氣瓶歸至已檢區 |
| 裝瓶閥 |
六、工藝流程介紹
1．來瓶登記外部清洗氣瓶上檢測線氮?dú)庵脫Q
1.1來瓶預登記后，氣瓶行外部清洗，然后氣瓶經過上瓶架自動升上輸送線移動至氮?dú)庵脫Q工位；
1.2人工將高壓軟管接頭與瓶閥連接旋緊，開啟瓶閥，若顯示壓力≤0. 1MPa打開排氣閥排氣至常壓，關閉排氣閥；顯示>0. 1MPa時，需將氣瓶送到殘氣處理站進行處理；
1.3打開真空管路閥，將氣瓶抽成真空，打開氮?dú)夤艿篱y，將氮?dú)獬淙肫績?nèi)，關閉管路閥；打開排氣閥，排氣至常壓后關閉排氣閥；再次開啟氮?dú)夤艿篱y，將氮?dú)獬淙肫績?nèi)，關閉氮?dú)夤艿篱y；打開排氣閥，如此反復注入氮?dú)?，氮?dú)庵脫Q完成。
2、卸瓶閥
2.1 氣瓶輸送進入卸瓶閥機工位，人工套上卡頭（卡頭可根據氣瓶規格進行調整），開啟夾緊系統控制閥，氣瓶夾緊固定；
2.2開啟卸閥，卡頭旋轉將瓶閥卸下，關閉卸閥，關閉夾緊系統控制閥，夾緊系統松開氣瓶；氣瓶移動至內部清洗機工位，卸瓶閥完成。
3、內部清洗
3.1將氣瓶移動至內部清洗機工位。推動瓶使瓶口與清洗機注水槍擋頭接觸；
3.2開動內部清洗機翻轉控制閥，翻轉角度，使氣瓶瓶口朝下，使其清洗液體流出。開啟頂緊器控制閥，頂緊器將高壓槍插入到氣瓶?jī)?nèi)部。啟動清洗機，使高壓清洗機對氣瓶?jī)?nèi)部進行清冼；
3.3氣瓶?jī)?nèi)部清洗完畢，開啟壓縮空氣對氣瓶?jī)?nèi)部進行吹干。檢查氣瓶?jī)?nèi)部水跡是否吹干，吹干后關閉壓縮空氣。
4、加堵頭氣瓶外表面除銹一卸堵頭
4.1氣瓶移動至加堵頭處，由人工旋上頸圈堵頭，保護氣瓶螺紋。將氣瓶撥入除銹機前的集瓶架上；（此工序針對部分氣瓶）
4.2將氣瓶移入除銹間，除銹過程自動完成；加丸、回收丸均能自動進行。確保不損傷瓶體，粉塵通過裝置進行回收處理；
4.3氣瓶除銹后自動移出，拆卸堵頭。
5、音響檢查外觀檢查螺紋檢查內部檢查磁粉探傷
5.1氣瓶移至音響檢查工位，開啟控制閥，頂升機將氣瓶向上升起，用木錘或其它限定在線進行音響檢查；
5.2氣動頂升機復位，氣瓶移動至外觀檢查，螺紋檢查工位，進行檢驗；
5.3氣瓶滾動至內部檢查工位，進行內部檢查；
5.4利用磁粉探傷進行對氣瓶進行無損探傷。
6、外測法水壓試驗熱空氣干燥（水壓試驗熱空氣干燥）
6.1在線氣瓶進入水壓試驗輸送線。在輸送線上人工連接氣瓶反壓式軟密封快速接頭，通過吊裝設備，將氣瓶移動至翻轉機上，將氣瓶輕輕移至平躺的翻轉機上；
6.2開啟翻轉控制，翻轉機翻轉90°，使氣瓶瓶口朝上，成直立狀態；
6.3首先對空瓶稱重，測試數據由外測法水壓試驗控制系統儲存記錄，吊裝氣瓶降低，卸下連接快速接頭，將氣瓶注滿水，連接快速接頭，進行滿瓶稱重，測試數據由外測法水壓試驗控制系統儲存記錄；
6.5氣瓶吊起放入水套內，將水套蓋與待試氣瓶快速連接，將高壓注水接頭插入，開啟氣源控制閥、水套蓋自動壓緊密封；
6.6開啟計算機操作程序，設定測試壓力、測試時間、生產廠家、型號、測試編號和檢驗員等；
6.7操作控制程序，增壓泵自動啟動給氣瓶增壓，增壓至設定壓力，增壓泵自動停止工作，壓力及全變形量值在主機中自動生成并顯示，保壓至標準設定時間，高壓卸壓閥自動卸壓，自動顯示殘余變形量，自動計算殘余變形率并顯示，系統自動生成保存水壓試驗時間段中所有壓力、變形量數據以及變形一時間曲線、壓力一時間曲線、變形一壓力曲線。能自動保存試驗結果、并可任意打印試驗報表；
6.8測試完成，關閉氣源水蓋打開，將測試氣瓶移動至翻轉倒水機上，將氣瓶倒水，倒水完畢。將氣瓶移至輸送線，水壓試驗結束；
6.9氣瓶輸送至內部干燥機集瓶架上，將氣瓶移入干燥機工位，，依次開啟風機開關、加熱開關，設定加熱溫度，氣瓶干燥完畢，利用壓縮空氣吹凈氣瓶?jī)?nèi)部，氣瓶輸送至裝瓶閥工位。
7、裝瓶閥
7.1氣瓶進入裝瓶閥機工位；人工套上卡頭，開啟夾緊系統控制閥，夾緊氣瓶；
7.2開啟裝瓶閥，卡頭旋轉將瓶閥旋緊，裝閥機帶有扭距力傳感器，當達到一定的扭距力后裝閥機自動停止工作，關閉夾緊系統控制閥，夾緊系統松開氣瓶；氣瓶輸送至氣密試驗機前集瓶架上，裝瓶閥完成。
8、氣密試驗
8.1將氣瓶撥入氣密機工位。將充氣高壓軟管與瓶閥連接旋緊密封，開啟瓶閥；將回氣高壓軟管與氣密試驗機組待測氣瓶瓶閥連接；
8.2將氣瓶降入水槽內測試檢查是否有漏氣部位，操作人員在防爆墻外的控制臺操作控制閥，增壓至20MPa，關閉充氣閥，，測試完畢，將氣瓶從水槽內移出；
8.3打開回氣閥，將被測氣瓶?jī)?nèi)高壓空氣回流至待測氣瓶?jī)?nèi)，瓶?jī)?nèi)氣壓回至約10MPa，將瓶?jī)?nèi)約10MPa余壓通過匯流排排空（或回流至儲氣罐余氣回收）卸壓；
8.4操作人員進入防爆墻內，關閉被測氣瓶及待測氣瓶瓶閥，卸下高壓軟管，將被測氣瓶移出氣密測試機工位，輸送至氮?dú)庵脫Q工位。
9、氮?dú)庵脫Q
9.1氣瓶瓶閥與抽真空、充氮匯流排高壓軟管連接，打開瓶閥。關閉排氣閥門，打開抽真空閥門，將瓶?jī)?nèi)抽成真空，關閉抽真空閥門。打開充氮閥門，對瓶?jī)?nèi)充入氮?dú)?，關閉閥門，卸下高壓軟管；
9.2氣瓶檢驗完畢，氣瓶進入合格瓶堆放區。
七、設備包裝、運輸以及安裝調試及驗收
1、供方提供全套設備的包裝，汽運至需方場地內，在運輸過程中因包裝、搬運、運輸不善造成的貨物破損、丟失以及設備其它損壞，影響正常使用的，均由供方承擔責任。
2、需方按供方提供的設備發貨清單進行外觀檢查以及數量、型號進行點驗入庫。
3、供方保證設備到達需方，需方準備安裝調試設備的必備品。供方免費對需方的工作人員進行培訓，讓需方人員能夠達到對設備的操作掌握，以及對設備的正常維護與故障的一般排除。
4、雙方按簽訂的技術協議對設備進行驗收。供方保證整套檢測設備達到技術協議要求功能，并能正常運行。
八、售后服務及技術支持
1、天然氣瓶整套檢測設備質保一年(免費提供系統升級)。
2、設備發生故障時，我方接到需方通知（包括書面通知、電話、傳真、電子郵件等）24小時內予以回復，提出解決方案，72小時內派有經驗的技術人員到達需方現場，處理解決故障。
3、質保期內因設備質量問題導致設備故障，我方負責維修并承擔所發生的全部費用；因需方操作使用不當，造成設備故障，則我方只收取相應的成本費。質保期外，我方終身提供服務。
企業榮譽書
| ISO9001:2008質量體系認證 |
| Shine-east賽思特 |
| 組織機構代碼證 |
| 登記證350萬 |
