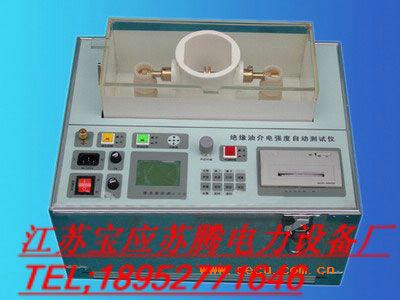

SXJY絕緣介電強度測試儀

一、產品簡介
    絕緣油廣泛地應用于變壓器、油斷路器，充油電纜，電力電容器和套管等高壓電氣設備中，起絕緣、冷卻、滅弧的作用。能有效地維護電氣設備的正常運行，但是在長期的運行中，由于受到氧氣、高溫、陽光、強電場、雜質、高濕度等外界因素的作用，其性能會逐漸劣化，從而大大影響了電氣設備的安全運行。因此必須對絕緣油進行有關試驗。JY-80M型絕緣油介電強度測試儀是我公司根據國際電工委員會標準IEC156及國家標準Gb507-86《絕緣油介電強度測定法》，并結合廣大用戶的普遍要求而設計。本產品由單片機控制全部測試過程，抗干擾能力特強，完全克服了其它類型絕緣油測定器在油樣高壓擊穿時，內部電路易受干擾的弊病。測試過程全自動，并伴有音響迅號提示，采用大屏幕液晶顯示器，漢字顯示測量過程和結果，采用微型打印機打印各項測試數據。攪拌時間、靜置時間、試驗次數等試驗參數均可方便地用按鍵輸入，并能保存，除非下次更新，掉電也不消失，經上千次試驗證明本產品測量準確，抗干擾，性能穩定，安全可靠。
二、產品特點
    ◆ 直接測量電壓的峰值，有效的避免了因試驗電壓波形畸變對試驗結果真實性的影響。
    ◆ 直接從高壓側采集擊穿電流，避免了傳統從低壓側采樣進行過載保護的方法帶來得較大誤差。
    ◆ 專門設計的低壓側控制電路 此技術屬國內,采用的單片機控制逆變電源技術,省去了調壓器及電機等部件,試驗過程中不存在同類儀器易發生的機械磨損、松動、卡死、接觸不良等弊端，性能更加可靠。同時體積更小，重量更輕。
    ◆ 保護響應快，擊穿電流小 新規定油樣擊穿（火花放電）電流應小于5mA，國內目前大多數儀器的擊穿保護時間指標為小于等于20mS，擊穿電流指標為小于等于20mA，顯然已不能滿足要求，屬逐步淘汰的產品，而JY-80M由于采用的單片機控制逆變電源技術，擊穿保護時間輕而易舉地就能做到小于1mS，同時擊穿電流指標為小于5mA，完全達到新的規定。在做油樣擊穿試驗時，擊穿過程（火花放電）本身對油樣的破壞程度很小，且油杯電極間不易產生積碳，從而保證在多次重復試驗時數據的真實可靠。
    ◆ 逆變電源輸出電壓、電流波形好 輸出采用閉環反饋控制，保證了高壓變壓器低壓側輸入的電壓、電流均為良好的正旋波。而同類儀器簡單地采用調壓器升壓，輸入電源取自市電，幾乎沒有經過任何處理就加在了后級高壓變壓器上，電壓波形雖然尚好，但電流波形都有不同程度的畸變，特別是當系統電源遭受諧波污染較嚴重甚至低頻干擾時，則電壓、電流的波形都會有不同程度的畸變，電流波形甚至?xí)?yán)重畸變，從而影響了測試結果的準確性。
    ◆ 升壓速度寬范圍可調 由于采用了單片機控制逆變電源技術，這一功能得以輕松實現，而且精度很高，選擇范圍0.5—5KV/S。升壓過程更加平穩 相對于目前的步進電機控制調壓器升壓的方法，單片機控制逆變電源技術能使電壓的上升更加細膩、連續，更加平穩，為測試數據的真實可靠增添了依據。
    ◆ 軟件功能強大 能明確地用中文提示儀器狀態及相關信息，全自動完成整個測試過程，并且能夠在測試完成后，通過人為選擇進行必要的數據自動處理，算出最終結果，還可用微打?qū)⑿枰蛴〉臄?shù)據打印成測試報告
