供應別墅車庫庭院平開門機電動門八字開門機

供應別墅車庫庭院平開門機電動門，東莞別墅電動門安裝供應別墅車庫庭院平開門機電動門，東莞別墅電動門安裝智能遙控平開門機冷雨（LEY918）產品詳細介紹：
一、主 要 構 成：
驅動系統、控制系統、遙控系統、保護系統、減速系統等部分組成。

二、技 術 特 性：

名稱                 內容及規格                 名稱                             內容及規格
輸入電壓         AC    220V                    門機推力                   500N
電機電壓          DC     24V                   運行速度                    15M/分
環境溫度        -50℃~+50℃                重量                             22kg
包裝尺寸      420×320×300              開門寬度（單扇）     6米

三、LEY918智能遙控平開門機預埋線示意圖：

備注：　
①智能遙控平開門電機；       ②遙控控制箱；
③左門2×0.75mm2連接線；     ④右門2×0.75mm2連接線；
⑤電線須用多股銅線軟線(白色RVV線)。

四、性 能 特 點：
公司產品：智能平開門機，該門機結構緊湊，啟動力矩大，具高度智能化、人性化、推力大、安裝方便、外形優美、結構簡單、功能齊全、經濟實用等優異特點，停電時，采用鑰匙能方便地自動狀態切換為手動狀態，其人性化設計極為科學、合理，與傳統的地埋式、臂掛式平開門機有著無可比擬的優越性。是傳統液壓及螺旋推桿式開門機的換代產品，廣泛適用于0—180度超廣角度開啟的大門作自動控制之用。本產品已在中國大陸獲得中華人民共和國局六項。
五、具有以下之優異特點：
1、受力合理：門機安裝在遠離門鉸鏈一側，驅動力直接作用在大門起閉方向上,省力、；只要單人能推動的大門均能可靠工作；
2、獨特的滑槽結構：當?shù)孛娌黄綍r能自動彈性升降,適應略有起伏的路面(適應性為0—120mm) 而不必埋設軌道；(超過高度訂貨時特別提出，可以做到適應性為350mm) ；
3、開啟角度大：大門可開啟至任意角度，而不受門機本身限制（﹥180°）；
4、自動瑣定裝置：門機的自動鎖定機構系公司開發的技術，實現了驅動、鎖定功能一體化，安全、可靠、防盜，不必另加電鎖,；
5、手動操作：如遇停電，用鑰匙方便地轉換成手動操作。(也可切換成備用電源或太陽能供電)；
6、安裝形式：不受門柱及原有結構的影響，任舊大門均可方便安裝，并不破壞原有門體及門柱結構；
7、操控方式：無線遙控或手控；
8、自動備用電源（UPS）：停電后可使用三天（按每天開門30次計）；
9、安全保障：大門運行中碰到人或車均能自停，以保證行人和車的安全
六、由于采用了新型電腦芯片，本產品控制系統具備以下智能化功能：
1. 單、雙開選擇：通過遙控器或控制面板操作，可實現單扇獨立或雙扇同時開、關門；
2. 按鍵鎖定：通過遙控器操作，可使控制面板所有按鍵功能被鎖定，防止盜開；
3. 重復操作限制：防止開門到位過沖時，誤操作造成大門損壞；
4. 遇阻自動停止：運行中遇到行人、車輛或障礙物，能自動停止，確全。阻力大小在控制器內設定；
5. 紅外保護：通過外接紅外檢測器，運行中有行人或車輛通過，即自動停止
6. 時間保護：門機單次運行時間設定在60秒內，確保電機安全；
7. 到位提示：關門到位，并可靠鎖定，控制器發出“嘀-----”’提示音；
8. 開、關門順序選擇：適應全封閉大門即有陰陽面的的大門
9. 自動關門：開門后，在設定時間內自動關門；
10. 自動識別接口：當需要時，可通過主控器上預留的接口連接,通過與安防系統的攝像頭、紅外線,讀卡器，,可視門鈴,地感線圈等,實現自動識別放行功能，成為智能管理控制系統的一個重要組成部分。


感謝您選用冷雨智能遙控平開門機！安裝使用前請您仔細閱讀本手冊，并認明商標、品牌，謹防假冒。若您在使用中遇到無法解決的問題，請聯系當?shù)亟?jīng)銷商或冷雨公司總部，我們將熱忱為您服務。
冷雨系列平開門機具有結構緊湊，啟動力矩大，推力大，安裝方便，外形美觀，功能齊全等特點，是冷雨公司研發的*產品。門機具有自動鎖定機構，實現了驅動、鎖定功能一體化；門機裝在門上能自動升降，適應略有起伏的路面。使用冷雨系列平開門機，人在車內只要按動遙控器按鈕上的“開”鍵，門機就會自動啟動，把門打開；也可按動遙控器按鈕上的“關”鍵，門機自動啟動，把門推到關門位置并自動關門鎖定。還可以通過按動裝在大門內側壁上的控制器按鈕實現自動開門，或自動門鎖定。
冷雨系列平開門機是各種別墅門、庭院門實現自動化﹑智能化的理想選擇。

二． 主要機型
冷雨系列平開門機主要有下列二種機型：

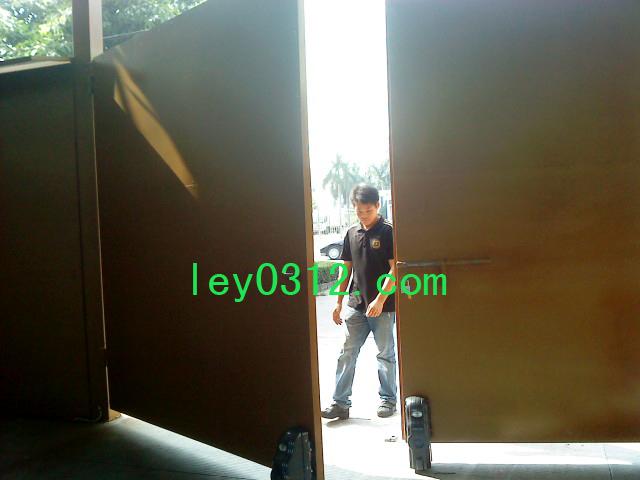

1.      內開門式平開門機,如圖1所示。

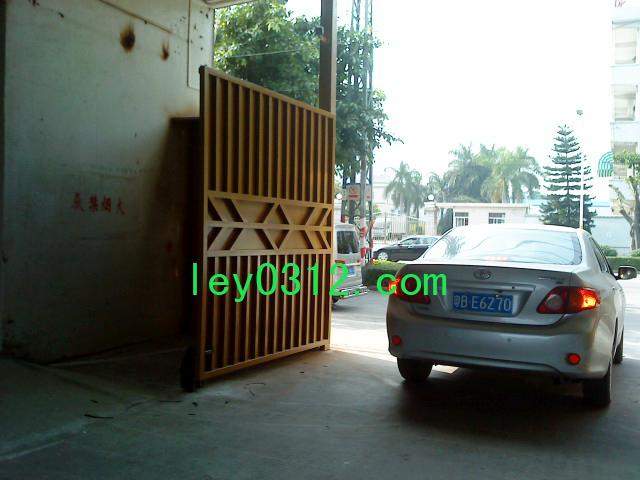

2.     外開門式平開門機,如圖2所示。
冷雨公司還推出適應大起伏路面的平開門機,為用戶量身定制。



三． 主要技術參數


名稱	規格
電源電壓	AC220V或DC24V
開門推力	500 N
遙控距離	50 m
升降落差	0~300 mm
運行速度	15 米/分鐘
環境溫度	-40℃~+50℃
電動機功率	80W ×2
開門機尺寸	高310mm×寬115mm×深160mm
控制器尺寸	高220mm×寬170mm×深90mm
包裝重量	22 kg/箱



四． 功能特點
1、單、雙開門選擇；按鍵操作，可實現單扇門或雙扇門運行。
2、控制器鎖定：遙控按鍵操作，禁止盜開。
3、自動檢測保護：  開門遇障礙自動返回。
4、備用電源接口：  遇停電時，自動切換到蓄電池或太陽能電池供電。
5、順序開門關門：  可配置任意開啟角度及需要順序開門關門的大門。
以上功能、接口及詳細使用、設定方法請參閱控制器內附的說明書。

五． 使用方法
本開門機有電控與手動兩種基本使用方法。運行前應門體運行范圍內的障礙物，運行中禁止車輛行人通行。
（一）電控運行
1、按控制器的按鈕，實行自動開門、關門或中途停止；
2、按遙控器的按鈕，實現自動開門、關門或中途停止；
3、門禁控制系統識別，實行自動放行。
（二）手動操作
1、手動開門：用鑰匙插入鎖孔，順時針旋轉使離合器脫扣（此時開門機處于手動狀態），然后用手將門推開，實     現手動開門，如圖3所示。
2、手動關門：在手動狀態下，將門推到關閉位置，然后用鑰匙逆時針旋轉使離合器復位（此時開門機處于電動狀態），實行手動關門。



六、安裝方法與調試
（一）準備
1、 檢查大門開閉過程的靈活度；同時確定在閉合或開啟的極限狀態下，大門沒有回彈現象。
   大門處于關閉位置時，門框底邊至地面的高度應大于或等于
30mm（略高于擋鐵高度）。若小于30mm須作特殊處理。
2．確定門機運行范圍內地面的落差h，如圖4所示。


         落差=地面點高度一地面高度
a) 當0<h≤80mm時，屬于正常落差，選用標準配置；
b) 當80mm<h≤140mm時，屬于較大落差，選用加長配置；

3、確定門機的配置功率
測量大門單扇寬度、高度、重量，同時根據大門是否密封以及外部環境（如地面狀況、風力大小等），來確定選用普通型或大力型電機。
4、選擇開門機型號及配置：根據用戶類型、功能要求選用。
5、參考門機的配電系統電氣走線圖，埋設護線管，如圖5所示。同時確定多股軟體導線（電纜）的線徑及芯數。


圖中: 1. 開門機  2. 控制器  3. 電纜線  4. 電纜線
根據門機與控制器的連接方式，先有兩類系統配置供選用；
a) 兩路二線式門機及控制器
兩路二芯電纜連接門機至控制器
b) 兩路五線式門機及控制器
兩路五芯電纜連接門機至控制器
注意事項：
a) 在大門關閉位置的投影地下埋設的線管，不能和將要安裝的擋鐵發生沖突。
b) 為盡量減小線路損耗，門機的連接導線（或電纜）截面積應在1平方毫米以上，其余信號線可選用0.5平方毫米左右的導線。
6、確定內開式大門選用內開式開門機，而外開式大門務必選用外開式開門機。

（二）控制器的安裝
1、空制器的安裝（戶內或戶外）請遵照電工電氣安全規范。
2、應盡量選擇離大門近的安裝位置，這樣可以縮短電路引線，
減小線路消耗，節約電能。
3、應有獨立的市電開關、漏電保護或過流斷路器, 并可靠接地。
4、若要加裝外箱，應考慮到金屬制品對遙控接收的作用，把天線引出箱外。
5、控制器安裝位置及高度要適當，環境應通風，避免雨淋、日曬或被兒童觸及。
6、電路接線方法：請參看與開門機配套的控制器內附說明書。

（三）開門機的安裝：（兩臺開門機規格相同）
1、確定門機的安裝位置：在兩扇大門的關閉狀態，記下兩門機在門體上的安裝位置。注意：兩門機的內邊距（外罩）不能小于70mm，以免影響手動開門。
2、確定門機固定板的安裝高度有2種方法：如圖6所示。首先將大門移到門機行走范圍內的地面處。
   方法一：上下移動固定板，使固定板底邊離地面處80-110mm，做標記確定固定板的安裝高度。
   方法二：開門機保持自然狀態（彈簧沒有被壓緊或拉伸），豎
立靠在門體上，記下位置將固定板再向下移40-55mm。
    無論是采用方法一還是方法二，固定板的安裝高度都應視
地面光滑度、門體尺寸重量及鉸鏈靈活度等因素適度增減。
注意：固定板安裝時應保持垂直，用螺栓固定或用電焊焊接在門體上。


3、在大門底框內側兩邊各開一個孔（導線的進線孔和出線孔），穿過導線。在開孔處的導線上要加一段軟體套管，如圖7所示。


4、固定好開門機，連接導線（應與控制器內的接線座標識或插頭線的顏色一致）。
檢查：用鑰匙將開門機切換至手動狀態，前后推動門體。
此時開機應隨地面的起伏而升降自如，無頂死、懸掛、輪子不著地等現象。
5、關門鎖定固定地鐵的安裝
    在門機處于手動狀態，將大門移至關門位置，把地鐵插入奧鼓的勾中，如圖8所示。
用鑰匙將門機切換到電動狀態并鎖緊。移動固定地鐵使開孔中線與門機奧鼓的勾對準，做記號下地鐵位置。在地面打孔并將地鐵用膨脹螺栓緊固。
注意事項：
a) 在大門有擋的情況下，先關的那扇門固定地鐵應先安裝且
兩固定地鐵應前后錯開10-15mm。
b)在大門關閉位置，開門機輪子的著地面與固定地鐵的著地面應水平。
c)若兩扇門的壓板間要安裝緩沖膠墊，應在門機安裝只前做裝好。否則將會影響門機的可靠鎖定，甚至導致門機無法正常運行。
d)固定地鐵的安裝要牢固，且在使用中不能松動或移位。

裝好地鐵后，要驗證地鐵是否正確安裝：
在門機正常運行數次后，用鑰匙推開離合器將門機切換到手動狀態，應能輕松將門推開。
6、開門限位磁鐵的安裝：
   將門開啟至或位置，再退回200mm。找到門機底部
磁感應開關在地面投影處。在此打孔（ф22mm），并埋入磁鐵與地面平，如圖9所示。



（四）電控門的運行和調試
運行前，應檢查電路接線是否正確，電源電壓是否符合；用鑰匙脫開或合上離合器，檢查手動開門及關門過程是否正常；把大門退到中途，合上開門機離合器（電動狀態）；合閘接通電源，指示正常。
1、按遙控器或控制器的按鈕試著開門、停止、關門，觀察門機運行是否平穩連貫，到位自動停止是否準確等。否則應重新檢查相關部位安裝是否準確。
2、門的運行方向是否與控制鍵對應。若不對，應更正門機（或電機）接線。
3、按鍵的加鎖方法，請閱讀控制器說明書。
4、遇阻自停、電機負載能力的調試：要根據門體的大小、門鉸鏈的靈活度及地面平整度，適應調節控制器的電位器（壓力或阻力）來增加或減少電機的抗阻能力。
5、開門遇阻自停、關門遇阻返開（調節方法同上）的測試方法：
a)開門運行中分別給一扇門施加反作用力（用手拉或推），此門遇阻停：
b)關門運行中任意給一扇門施加反作用力，兩門同時向開方
向運行。電機的抗阻能力如果設定太小，在正常運行時容易停機，影響使用；設定太大則不起保護作用。
6、大門運行保護時間，請閱讀控制器說明書。若設定的時間恰當大門運行到位就自動停止。
7、自動關門設定與時間調節，請閱讀控制說明書。

七、維護與保養
1、門機傳動部分應保持干凈，無附著物。
2、經常清理地鐵槽內的雜物。
3、每季給各機械活動件適當添加潤滑油。
4、每月檢查一次電源保護裝置及備用電源儲電性能。

八、故障現象及檢修方法

故障現象	故障原因	檢修方法
大門不能運行	1、檢查離合器是否在電動狀態	恢復
	2、（電源無指示）停電跳閘	恢復供電
	3、保險絲燒斷	更換
	4、遙控器失靈或無效	檢測更換
	5、電路斷線碰線	檢修
遙控距離近或 遙控器無效	1 控制器或門機故障	檢修
	2 電池電力不足損壞	更換電池
	3 控制器加鎖、不對碼或損壞	解鎖或更換
	4、控制器接收模塊壞	更換遙控接收板
開門到位不停	1、地面磁鋼遺失	檢修更換
	2、開限位開關或限位組件失效	更換
關門到位不停	1、關限位開關失效或拉簧損壞	檢修
	2、擋鐵松動或有障礙物	檢修
	3、關門順序錯誤	重運行
	4、電路故障	檢修
按開、關鍵門機動作但不能運行	1、電機運行遇阻保護（設定太?。?/span>	檢修鉸鏈或門機 升降添加潤滑油
	2、限位組件、限位開關或控制器電路故障	檢修更換
按開、關鍵指示燈亮又滅門機不動，為控制器空載時的檢測信號，驅動主機有異常聲	1、系統電路斷線或接線不良	檢修
	2、緊固件松動或構件損壞	檢修更換
	3、電動機損壞	檢修更換


若遇產品質量問題無法解決，請與各地經銷商聯系，按本公司關有關銷售后服務條款執行。由于產品性能不斷提高、升級，功能及技術參數若有變更，怒不另行通知。

九、 冷雨智能平開門機標配裝箱單

名稱	規格	數量	單位
驅動主機	五線制（或二線制）	2	臺
控制器	五線制（或二線制）	1	臺
遙控器		2	只
離合器鑰匙		2	把
鎖定地鐵		2	塊
限位磁鋼	ф22mm	2	只
膨脹螺栓	M8×40mm	6	只
產品說明書		1	份
保修單		1	份
合格證		1	份


十、冷雨智能平開門機部分選配件

名稱	規格	數量	單位
UPS備用電源	DC24V/4	1	臺
加長升降滑板	0~140mm	1	套
特殊升降滑板	0~300mm	1	套
編碼遙控器	電池供電	1	只
編碼遙控器	AC220V	1	只
