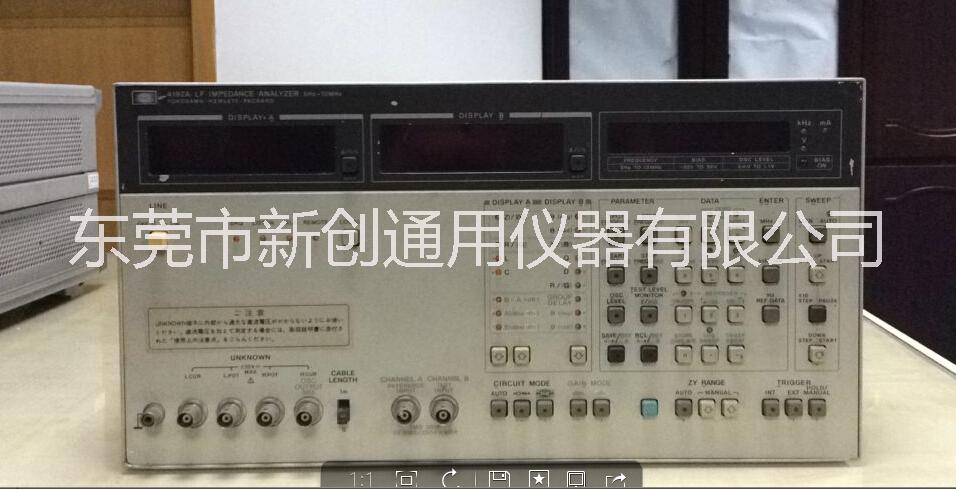

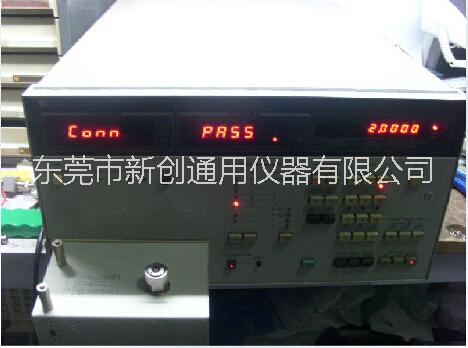

HP4191A阻抗分析儀

東莞市新創通用儀器有限公司

二手測試儀器測量儀表；銷售；回收；維修；租憑；等相關業務主營

歐陽浩；13712204729、QQ；1908563118

電話；0769-81001545

上門回收二手儀器儀表；價格公道，童叟無欺，歐陽經理

HP4191A阻抗測試儀詳細介紹：

HP4191A阻抗測試儀1MHZ-1000MHZ

測試材料的阻抗Z，導納Y，電感L，電阻R,介電損耗D ,品質因數

射頻阻抗計量器具檢定系統

　　Verification Scheme of RF

Impedance Measuring Instruments 　　JJG 2011-87

　　代替：高頻阻抗量值傳遞系統

射頻阻抗計量器具檢定系統

　　本檢定系統適用于射（高）頻集總參數阻抗計量器具（即檢測20kHz-1GHz頻段的R，L，C元件和材

料電磁特性所有物儀器設備和量具、標準件），規定了射頻（習慣上也稱高頻）集總參數阻抗量的量值

溯源途徑、傳遞程序及計量器具的檢定方法。

　一、計量基準器具

　　1、高頻集總參數阻抗的國家計量基準器具是指用于復現和保存20kHz-1000GHz高頻阻抗量值（包括

電介質材料的復數介電常數和軟磁材料的復數導磁率）的計量設備和量具。

　　2、射（高）頻集總參數阻抗計量基準器具包括：

　　2.1空氣介質同軸線阻抗基準，其阻抗量值由同軸線尺寸和材料電磁特性經理論計算求得。它用

校準按反射系數測量原理設計的高頻阻抗精密測量裝置?？諝饨橘|(zhì)同軸線也是微波阻抗國家基準，本檢

定系統移用它，有利于射（高）頻、微波阻抗量值的統一。在（1-1000）MHz頻段，其技術指標為：

　　　　反射系數模值｜г｜：1.000±0.002；　　　　相角：±180°±0.5°。

　　2.2高頻阻高頻阻抗精密測量裝置，它是利用從美國引進的HP4191A高頻阻抗分析儀，經過準確度論

證分析，保證高頻集總參數阻抗量的以下計量工作性能：

　　　　頻率：（1-1000）MHz

　　　　反射系數模值｜г｜：1.000±(0.003-0.007)

　　　　相角θ：±180°±0.5°；

　　　　阻抗模值｜Z｜：1Ω-10kΩ±（0.5-10）%

　　　　電容C：10pF-100nF±(0.2-10)%;

　　　　電感L：10nH-100μH±（0.2-10）%

　　　　損耗：tgδ（D）0.001-0.5±<(0.002-0.05)<><(0.002-0.05)<>
