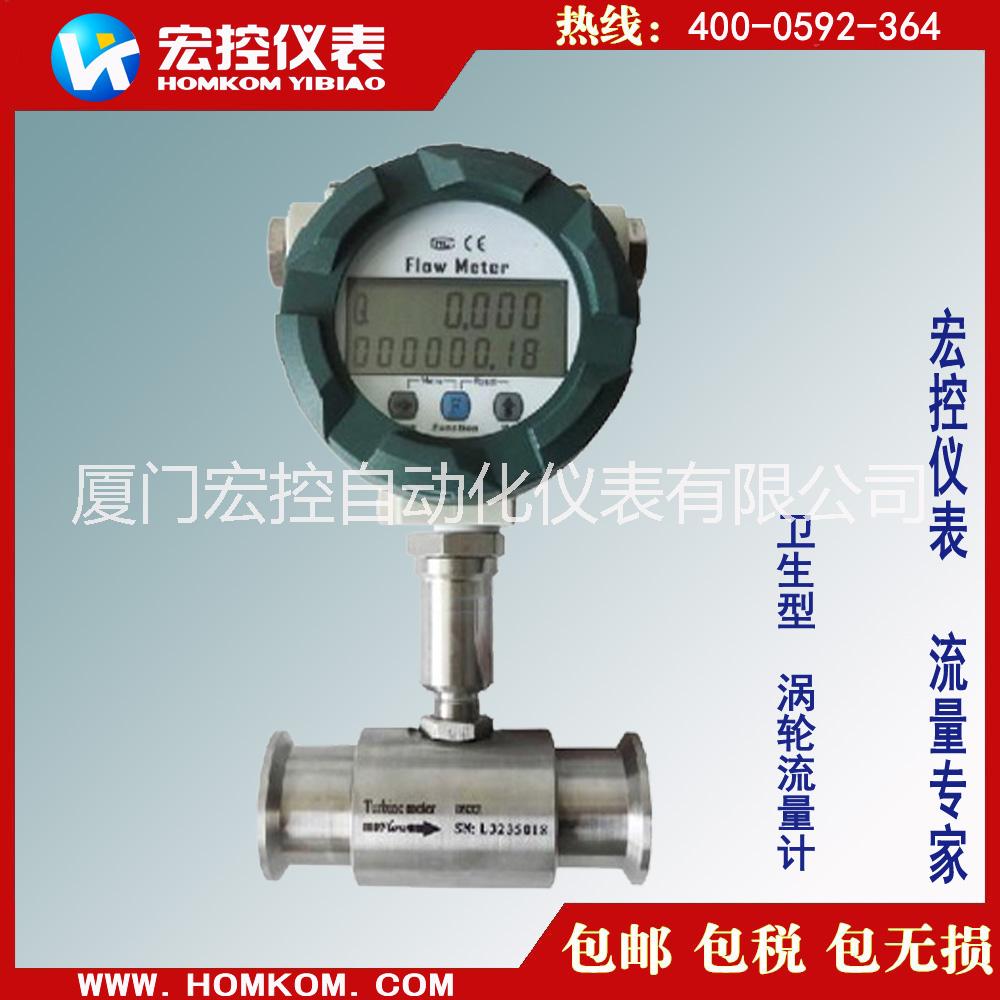

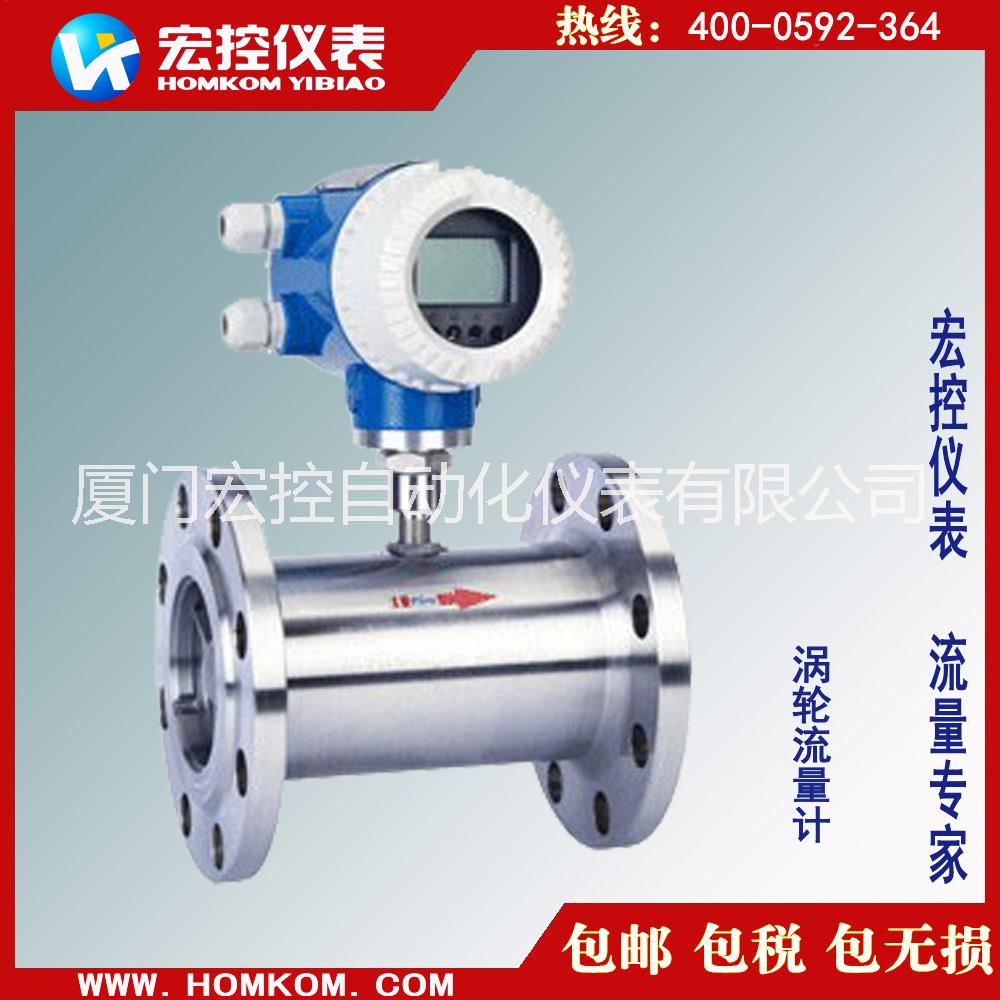

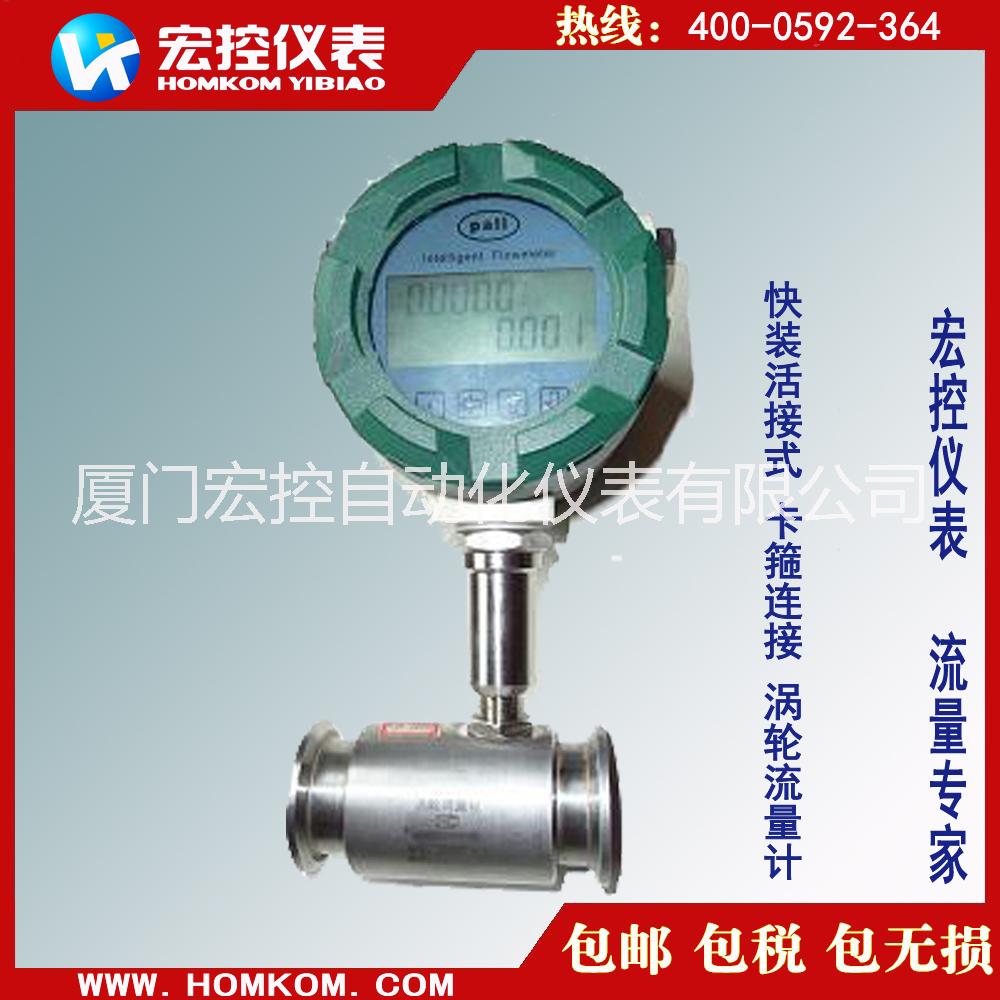

供應渦輪流量計，液晶顯示型渦輪流量計

【公司名稱】廈門宏控自動化儀表有限公司
【公司網站】http://www.honkon.cc
【公司電話】0592-7160574
【7X24小時】15359322692(樂工)
【生產能力】設計生產能力每年一萬套
【售后服務】產品從出廠之日起12個月內提供三包服務，出現非人為損壞質量問題，本公司負責包修、包換、包退，三包期外提供有償終身維修服務。
HKT系列渦輪流量計,是速度式流量計中的主要種類,它采用多葉片的轉子(渦輪)感受流體平均流速,從而且推導出流量或總量的儀表。引 一般它由傳感器和顯示儀兩部分組成,也可做成整體式。 HKT系列渦輪流量計引和容積式流量計、科里奧利質量流量計稱為流量計中三類重復性、精度的流量計。
渦輪流量計工作原理：
　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電 　　脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比
渦輪流量計技術參數：
　　 公稱口徑：管道式：DN4～DN200；插入式：DN100～DN2000
 　　精度等級：　管道式：±0.5級，±1.0級 ；插入式：±1.5級、±2.5級；高精度的可達0.2級
 　　環境溫度：　-20℃～50℃
 　　介質溫度：　測量液體：-20℃～120℃ 　　測量氣體：-20℃～80℃
 　　大氣壓力：　86KPa～106KPa
 　　公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
 　　防爆等級：　ExdIIBT4
 　　連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等
 　　直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN；
                 液體：上游直管段應≥20DN，下游直管段應≥5DN；
                 插入式：上游直管段應≥20DN，下游直管段應≥7DN
 　　顯示方式：
   ?。?）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
 　?。?）現場顯示：8位LCD顯示累積流量，單位(m3) 　　4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
 　?。?）溫度壓力補償型： 　　A、顯示標準瞬時流量及標準累計流量 　　B、顯示當前壓力、溫度、電池電壓
 　　輸出功能：
 　?。?）脈沖輸出，p-p值由供電電源確定
 　?。?）4～20mA兩線制電流輸出
 　?。?）單位體積脈沖輸出及傳感器原始脈沖輸出
 　　（4）帶有RS485通迅接口
 　　供電電源：
 　?。?）DC5～24V
 　?。?）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
 　　（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
 　　傳輸距離：　傳感器至顯示儀距離可達500m
渦輪流量計安裝注意事項
  1、流體方向必須與渦街流量計上標的流向一致；
  2、安裝渦街流量計時，在電焊法蘭或管道過程中，傳感器須不在管道上，以免電焊時管道溫度過高損壞傳感器的電子放大板；
  3、渦街流量計兩邊的法蘭必須保持平行，否則容易泄露；
  4、渦街流量計可安裝在水平管道上，也可安裝在垂直管道上；
  5、無論測量何種流體，傳感器可以在水平管道上側裝。特別是測量過熱蒸汽、寶盒蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。
  6、在需清洗的管道上安裝流量計，當管道內的流體不能因?yàn)闄z修流量計而停供的情況下，可以安裝旁通管；
  7、渦街流量計盡量避免安裝在振動較強的管道上，若不得已要安裝時候，必須采取減震措施，在流量計的上下游2D處分別設置管道緊固裝置，并加防震墊。特別注意：在空壓機出口處震動性較強，不能安裝流量計，應安裝在儲氣罐之后；
  8、安裝點應盡可能遠離泵閥和大功率電臺或強磁場干擾源等，避免其對測量的干擾。

　　渦輪流量計是一種速度式儀表，它具有精度高，重復性好，結構簡單，運動部件少，耐高壓，測量范圍寬，體積小，重量輕，壓力損失小，維修方便等優點，用于封閉管道中測量低粘度氣體的體積流量和總量。在石油，化工，冶金，城市燃?xì)夤芫W(wǎng)等行業中具有廣泛的使用價值。
